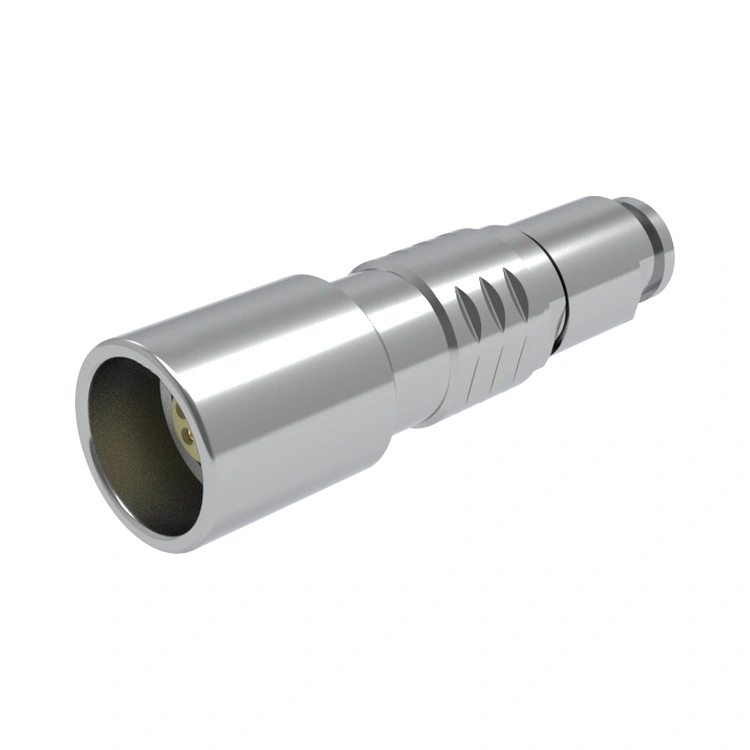

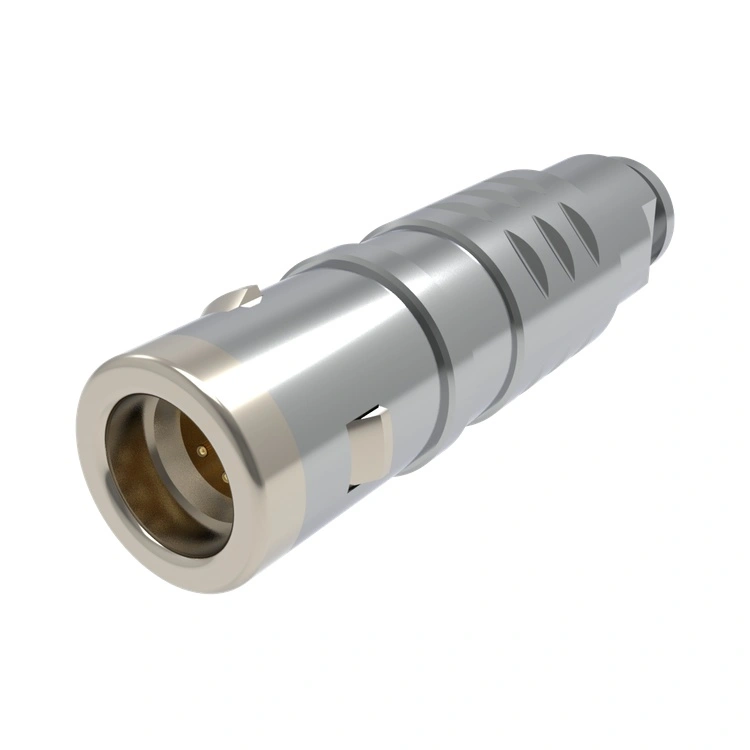

O conector push-pull de metal da série E representa a abordagem estratégica da Reunion para interconexão profissional para equipes de engenharia preocupadas com os custos. Eliminando detalhes não essenciais e mantendo as principais características de qualidade: autotravamento confiável com feedback audível, construção toda em metal para blindagem EMI fundamental e sistemas de contato classificados para mais de 5.000 ciclos de acoplamento. Sua faixa de temperatura padrão de -45°C a +125°C cobre a grande maioria das aplicações em ambiente controlado. A impermeabilização IP67 é adequada para uso externo. A fabricação verticalmente integrada da Reunion – desde a usinagem CNC de precisão interna até testes elétricos automatizados – reduz os custos de produção sem comprometer a qualidade. Para OEMs que produzem monitores de pacientes de alto volume, instrumentos de laboratório ou controles industriais, o conector push-pull de metal da série E oferece o desempenho essencial que você precisa, preservando sua estrutura de margem. Cada unidade tem garantia de 12 meses e rastreabilidade total do ERP, garantindo integração sem riscos à sua cadeia de suprimentos.
A série E concentra-se em fornecer as funções de conector mais críticas ao preço mais competitivo, com confiabilidade documentada e transparência na cadeia de fornecimento.
| Recurso | Beneficiar |
| Design com engenharia de valor | Mantém todas as funções push-pull essenciais, ao mesmo tempo que elimina especificações excessivas dispendiosas – ideal para compras OEM de alto volume. |
| Travamento push-pull confiável | Acoplamento rápido com uma mão com confirmação de bloqueio tátil e audível, reduzindo o tempo de instalação e erros do usuário nas linhas de montagem. |
| Construção totalmente metálica | Fornece blindagem EMI fundamental e durabilidade mecânica por uma fração do custo de projetos especializados. |
| Rescisão Flexível | Contatos de solda e PCB acomodam diferentes métodos de montagem e tipos de cabos - amostras disponíveis com prazo de entrega de 5 a 7 dias. |
| Tolerância Ambiental Padrão | A faixa de operação de -45°C a +125°C cobre a maioria dos ambientes internos industriais, comerciais e médicos. |
| Durabilidade comprovada | >5.000 ciclos de acoplamento com resistência de contato consistente (≤5mΩ inicial) — confiável para equipamentos de longa vida útil. |
| Sem opções desnecessárias | Linha de produtos simplificada significa entrega mais rápida (15 a 20 dias para pedidos de produção) e menores custos de manutenção de estoque. |
O conector push-pull de metal da série E é a resposta definitiva da Reunion à necessidade do mercado de um conector circular "sem frescuras e com todo o desempenho" que torne a interconexão de qualidade acessível para aplicações diárias - agora com termos de garantia transparentes e política de devolução incondicional para compradores OEM qualificados.
O conector push-pull de metal da série E foi desenvolvido especificamente para aplicações onde a otimização de custos é o objetivo principal do projeto, mas a confiabilidade da conexão não pode ser comprometida.
Equipamento Médico - Monitoramento diagnóstico, sistema cirúrgico
Controles Industriais – Módulos de E/S de CLP, painéis de operação e sensores de sistema de transporte.
Instrumentos de Laboratório – Espectrofotômetros, centrífugas e câmaras de teste de temperatura.
Equipamento de comunicação – switches de rede, interconexões de rack de estação base e roteadores de transmissão de áudio.
Sistemas de Segurança – Interconexões de câmeras de vigilância, painéis de controle de acesso e módulos de sistema de alarme.
| Parâmetro | Especificação |
| Material da casca | Latão com niquelagem (padrão); |
| Tamanhos de casca | 0, 1 |
| Contatos | 2 a 6 pinos |
| Ciclos de acasalamento | >5.000 operações |
| Faixa de temperatura | -45°C ~ +125°C |
| Blindagem EMI | A carcaça toda em metal fornece blindagem básica |
| Proteção de entrada | IP67l |
| Resistência à névoa salina | >48 horas |
| Vibração | 10–2.000 Hz, 10g |
| Choque Mecânico | 100g, 6ms |
| Resistência de contato | ≤5mΩ (inicial) |
| Resistência de Isolamento | ≥5000MΩ (a 500VCC) |
| Estilos de rescisão | Solda e PCB (reto ou em ângulo reto) |
Todos os conectores da série E são compatíveis com RoHS e passam por 100% de testes elétricos (continuidade, isolamento, rigidez dielétrica) antes do envio. O controle estatístico de processo (SPC) do Reunion garante consistência dimensional em execuções de alto volume. Estão disponíveis planilhas de dados de teste completas e modelos 3D STEP, permitindo que sua equipe de engenharia valide o ajuste mecânico sem esperar por amostras físicas.
| Item | Detalhe |
| Embalagem Padrão | Sacos antiestáticos com proteção individual de cavidades; caixas onduladas reforçadas. |
| Embalagem a granel | Disponível para pedidos de alto volume (mais de 500 peças) – embalagem em bandeja ou bobina para dar suporte à montagem automatizada de coleta e colocação. |
| Rotulagem | Rotulagem padrão de número de peça e código de lote; rotulagem personalizada disponível mediante solicitação. |
| Tempo de espera | Amostras: 7–107 dias; Production orders: 15–20 days (streamlined product line enables faster turnaround). |
| Métodos de envio | Granel: frete marítimo ou aéreo; Amostras: expresso (DHL, FedEx, TNT, UPS, EMS). |
| Termos de entrega | EXW, FCA, FOB, CIF, CPT — flexível para suas preferências de aquisição. |
| Garantia | Garantia padrão de 12 meses contra defeitos de fabricação; cobertura estendida opcional disponível para parcerias de fabricação contratada. |
| Aspecto | Série F da Reunião | Séries comparáveis típicas da Europa/EUA | Alternativas típicas de baixo custo |
| Preço | ~1/3 das marcas premium | Custo premium | Variável, muitas vezes inconsistente |
| Qualidade | Produção consistente e certificada pela ISO 13485:2016 | Alto | Variação não certificada de lote para lote |
| Compatibilidade | Intercambiável com os principais sistemas (alternativas LEMO/ODU) | Proprietário | Muitas vezes dimensões fora do padrão |
| Quantidade mínima | Nenhum MOQ para itens padrão; baixo MOQ para personalizado | Quantidade mínima para pedido (500+) | Quantidade mínima para pedido, mas suporte ruim |
| Tempo de espera | 15–20 dias típico | 4–8 semanas | Variável, não confiável |
| Rastreabilidade | Rastreabilidade total do ERP, desde o lingote até o produto acabado | Sim | Nenhum ou limitado |
| Experiência de fábrica | 15 anos de fabricação interna em instalações de 3.000㎡ Dongguan | Muitas vezes terceirizado | Pequenas oficinas |
| Garantia de qualidade | 100% testado, documentado, com relatórios para download | Sim | Teste aleatório ou nenhum teste |
| Proteção ao Comprador | Garantia de 24 meses + política de devolução | Varia | Sem garantia ou termos pouco claros |
A série E ocupa uma posição única: oferece consistência de fabricação de alto nível e compatibilidade documentada a um preço mais próximo das alternativas econômicas. Você não sacrifica a qualidade pelo custo – você simplesmente elimina recursos desnecessários, respaldados por uma garantia que protege sua linha de produção.
Usinagem CNC – Tornos automáticos de alta velocidade produzem cascas com tolerância de ±0,02 mm.
Chapeamento – Chapeamento de casca e folheamento seletivo de ouro por contato em linhas automatizadas com monitoramento de concentração de banho.
Moldagem por injeção – Isoladores moldados a partir de plásticos de engenharia.
Montagem – Linhas semiautomáticas com inspeção visual para alinhamento de contato e força de inserção.
Testes – verificação 100% elétrica (continuidade, isolamento, rigidez dielétrica) com registro de dados para cada lote.
Embalagem – Sacos a vácuo antiestáticos com dessecante; embalagens a granel para linhas de montagem automatizadas de alto volume.
R: Sim - na maioria das configurações padrão, o conector push-pull de metal da série E é projetado mecânica e eletricamente com a intercambialidade em mente para os formatos de conector circular mais comuns. Reunion mantém documentação de referência cruzada para as principais séries europeias e norte-americanas. No entanto, como as marcas premium às vezes usam espaçamento de contato ou posições de chaveamento proprietários, sempre recomendamos enviar o desenho do conector existente ou o número da peça para verificação. Nossa equipe de engenharia confirmará a compatibilidade e, se necessário, fará ajustes para garantir uma verdadeira substituição imediata, sem modificações na PCB ou no painel. Fornecemos com sucesso alternativas da série F para mais de 300 OEMs com relatórios de validação documentados disponíveis mediante solicitação.
R: Absolutamente não. A série E alcança eficiência de custos através da simplificação do projeto e da seleção de materiais, e não da redução da qualidade. Usamos o mesmo sistema de gestão de qualidade ISO 13485:2016 em todas as linhas de produtos. Cada conector da série E passa por testes 100% elétricos (resistência de contato, isolamento, resistência dielétrica) e testes mecânicos baseados em amostras (força de acoplamento, retenção). A economia de material vem do uso de latão em vez de ligas mais caras, da seleção de espessuras de revestimento padrão em vez de espessuras excessivamente especificadas e da redução das etapas de acabamento cosmético – tudo isso sem afetar o desempenho funcional ou a durabilidade. Nosso sistema ERP oferece rastreabilidade total desde a matéria-prima até o produto acabado, o mesmo que para nossa série premium. Você pode baixar nossos relatórios de teste mais recentes, certificados de materiais e modelos 3D diretamente de nossa biblioteca técnica.
