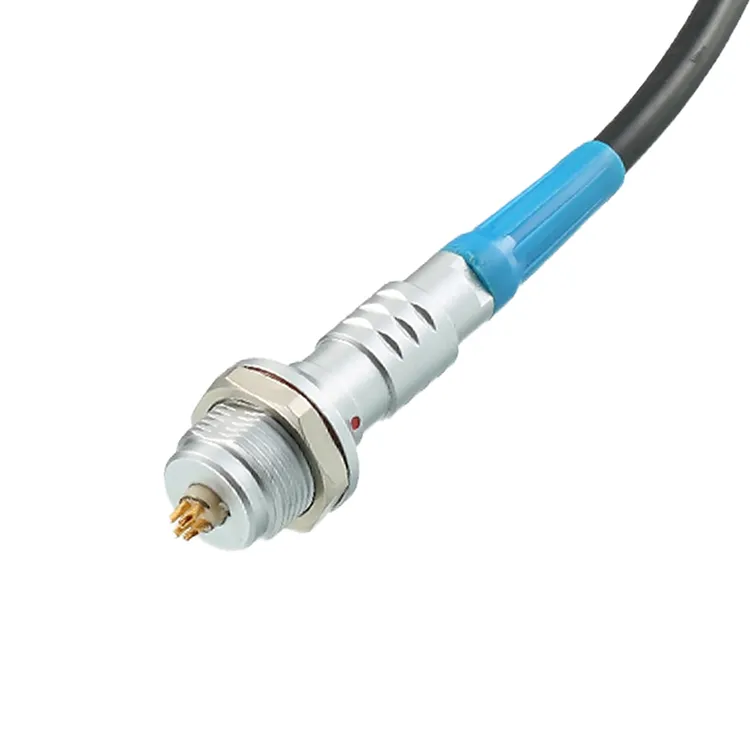

O conector push-pull de metal da série K é um conector circular de alta densidade de contato projetado pela Reunion para sistemas onde o espaço é escasso, mas a contagem de sinal e a confiabilidade não podem ser comprometidas. Apresentando um sistema de travamento automático push-pull com confirmação de travamento tátil e sonoro, esta série garante um acoplamento seguro mesmo em instalações com alta vibração ou acesso limitado. O invólucro totalmente metálico do conector fornece proteção contra interferência eletromagnética (EMI) de 360°, enquanto sua polarização multichave evita acoplamentos incorretos.
Disponível em versões retas e em ângulo reto, com opções de solda, crimpagem ou terminação PCB, a Série K acomoda de 2 a 32 pinos em tamanhos de invólucro de 0 a 3. Sua vedação ambiental robusta e ampla faixa de temperatura operacional a tornam adequada para equipamentos implantados em laboratório e em campo.
A Reunion controla todo o processo de fabricação – desde a moldagem por injeção de precisão até a montagem final – garantindo qualidade consistente do produto; para engenheiros que necessitam de equipamentos compactos sem comprometer o desempenho, a Série K é sem dúvida uma escolha confiável.
A Reunion projeta a Série K para atender aos padrões elétricos, mecânicos e ambientais exigentes. A tabela abaixo resume os parâmetros principais entre tamanhos de invólucros e configurações de contato:
| Parâmetro | Especificação (variante padrão) |
| Tamanhos de casca | 0, 1, 2, 3 |
| Contagem de contatos | 2 a 32 pinos (dependendo do tamanho da carcaça e do medidor de contato) |
| Ciclos de acasalamento | >5.000 operações |
| Faixa de temperatura | -45°C ~ +125°C |
| Blindagem EMI | Blindagem totalmente metálica de 360° |
| Proteção de entrada | IP67 |
| Resistência à névoa salina | >72 horas |
| Vibração | 10–2.000 Hz, 15g |
| Choque Mecânico | 100g, 6ms |
| Resistência de contato | ≤5mΩ (inicial) |
| Resistência de Isolamento | ≥5000MΩ (a 500VCC) |
Todos os materiais são compatíveis com RoHS e cada lote de conectores passa por 100% de testes elétricos, verificação dimensional e verificações de operação mecânica antes do envio.
O conector push-pull de metal da série K é implantado em setores onde a alta contagem de pinos e a integridade da conexão influenciam diretamente o desempenho e a confiabilidade do sistema.
Equipamento Médico— Sondas de ultrassom, sistemas de monitoramento de pacientes, ferramentas de navegação cirúrgica e dispositivos portáteis de diagnóstico.
Aeroespacial e Defesa— Aviônicos, gravadores de dados de voo, monitores montados em capacetes e unidades de comunicação portáteis.
Teste e Medição— Osciloscópios, analisadores lógicos, analisadores de espectro e instrumentos de calibração.
Automação Industrial— Controladores robóticos, sistemas de visão, módulos de E/S de CLP e servo-drives.
Audiovisual e Radiodifusão— Câmeras profissionais, switchers de transmissão e sistemas de intercomunicação de estúdio.
Um OEM de dispositivos médicos com sede em Xangai estava projetando um sistema de ultrassom portátil que exigia 16 contatos de sinal mais energia em um espaço compacto, mantendo ao mesmo tempo a resistência à desconexão repetida no uso clínico. Depois de avaliar diversas opções, eles selecionaram a Série 3K da Reunion, blindagem de 360°. O travamento sonoro do conector reduziu os erros do usuário durante as trocas de sonda, e o invólucro todo em metal protegeu sinais analógicos sensíveis de EMI gerados por motores e módulos sem fio próximos. Em testes de campo em cinco hospitais, o sistema demonstrouzero falhas relacionadas ao conectormais de 3.000 ciclos de acasalamento por unidade. O cliente relatou que a confiabilidade da Série K foi fundamental para obter a certificação de dispositivo médico Classe IIa.
Uma empresa líder em testes de semicondutores em Shenzhen estava atualizando suas placas de interface de cartão de sonda, o que exigia um conector denso e de alto ciclo para roteamento de sinal entre o cabeçote de teste e o dispositivo em teste (DUT). O conector anterior apresentava desgaste de contato após 3.000 ciclos, levando a leituras falsas. A Reunion forneceu um conjunto personalizado da Série K com 12 contatos banhados a ouro e uma opção de vedação IP67. Após a instalação, o sistema ATE alcançoumais de 5.000 ciclos de teste consecutivos sem degradação do sinal, reduzindo o tempo de inatividade dos testes em 40%. O integrador observou que o design de contato “flutuante” da Série K compensou pequenos deslocamentos de alinhamento durante o acoplamento automatizado, um recurso não presente no conector anterior.
O compromisso da Reunion com a qualidade é validado através de um conjunto abrangente de certificações internacionais, abrangendo design, fabricação e distribuição.
| Certificação | Escopo |
| ISO 9001:2015 | Sistema de gestão da qualidade — design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental, abrangendo redução de resíduos e uso sustentável de materiais. |
| ISO 13485:2016 | Gestão de qualidade para dispositivos médicos — essencial para OEMs de saúde. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas — conformidade com a Diretiva da UE 2011/65/UE. |
A fábrica verticalmente integrada da Reunion – abrangendo projeto, moldagem por injeção, soldagem, processamento de fios, montagem e testes – garante que cada conector da Série K seja produzido sob rígidos controles de processo. Cada lote é rastreável através do nosso sistema ERP, desde a inspeção do material recebido até a aprovação da qualidade final.
A Reunion reconhece que projetos de conectores de alta densidade geralmente exigem configurações personalizadas. A Série K suporta amplas opções de modificação para atender aos requisitos elétricos, mecânicos e de marca exclusivos.
- Cor da caixa— Níquel padrão ou preto; cores RAL personalizadas mediante solicitação.
- Chapeamento de contato— Ouro (padrão), prata ou estanho; espessura pode ser especificada.
- Conjuntos de cabos— Comprimento personalizado, bitola (28AWG a 18AWG), material de revestimento (PVC, PUR, silicone) e blindagem.
- Carregamento de contato— Preencha apenas os contatos que você precisa; adicione pinos falsos para equilíbrio mecânico.
- Configuração de codificação— Escolha entre chaves de polarização padrão ou crie uma posição de chave personalizada.
- Impressão de logotipo— Gravação a laser da sua marca ou número de peça na carcaça.
A Reunion controla todas as etapas críticas em suas instalações de 4.000 m² em Shenzhen:
- Estampagem— Estampagem precisa de alta velocidade de contatos em tira de liga de cobre.
- Moldagem por injeção— Inserções e alojamentos moldados em plásticos de engenharia (por exemplo, PPS, LCP) classificados para 200°C+.
- Chapeamento— Barril ou revestimento seletivo para acabamentos em ouro/níquel.
- Conjunto— Linha semiautomática com aperto de parafusos controlado por torque e verificação de inserção de contatos.
- Teste— Testes 100% elétricos (resistência de contato, isolamento, resistência dielétrica) e mecânicos (força de acoplamento, retenção).
- Embalagem— Sacos antiestáticos selados a vácuo, com dessecante incluído, embalados em caixas de papelão para exportação.
Sim. A Série K da Reunion foi projetada comdimensões padrão da carcaça, espaçamento de contato e posições de chaveamentopara ser mecânica e eletricamente compatível com os sistemas de conectores circulares de alta densidade mais comuns. Mantemos um banco de dados abrangente de referências cruzadas que abrange ODU, LEMO, Fischer e outras séries importantes. No entanto, como a carga dos contatos e as atribuições dos pinos podem variar, recomendamos compartilhar o número de peça do conector existente ou o diagrama de fiação para que nossa equipe de engenharia possa verificar a correspondência e sugerir ajustes. Fornecemos substituições imediatas para mais de 200 OEMs sem a necessidade de modificações na PCB ou no painel.
ISO 13485 é o padrão de gestão de qualidade reconhecido internacionalmente especificamente para dispositivos médicos. Para Reunião, esta certificação significa:
- Controles de projetoque incluem gestão de riscos e validação do desempenho de cada produto.
- Rastreabilidade da produção— cada lote de conectores da Série K pode ser rastreado até os lotes de matéria-prima, configurações da máquina e registros de inspeção.
- Controle de mudanças— qualquer processo ou modificação material seja formalmente revisado e revalidado antes da implementação.
- Inspeção documentada e planos de testeque atendem aos requisitos do FDA e do MDR da UE.
Ao adquirir a Série K para monitoramento de pacientes, diagnóstico ou aplicações cirúrgicas, você recebe não apenas um conector, mas um registro de qualidade totalmente documentado que dá suporte aos seus próprios envios regulatórios.
Para iniciar um projeto personalizado, forneça: requisitos elétricos (corrente/tensão), restrições mecânicas (espaço, orientação, saída do cabo), especificação do cabo (bitola, comprimento, capa), condições ambientais (temperatura, classificação IP), custo alvo e volume anual estimado. A equipe de P&D de 10 pessoas da Reunion avaliará a viabilidade e proporá uma solução dentro de 2 a 3 dias úteis. Nosso MOQ típico para variantes personalizadas da Série K é50–100 peçaspara testes, embora sejamos flexíveis para necessidades urgentes de baixo volume. Nenhum MOQ se aplica a itens de catálogo padrão – você pode solicitar até mesmo uma única peça para teste.
