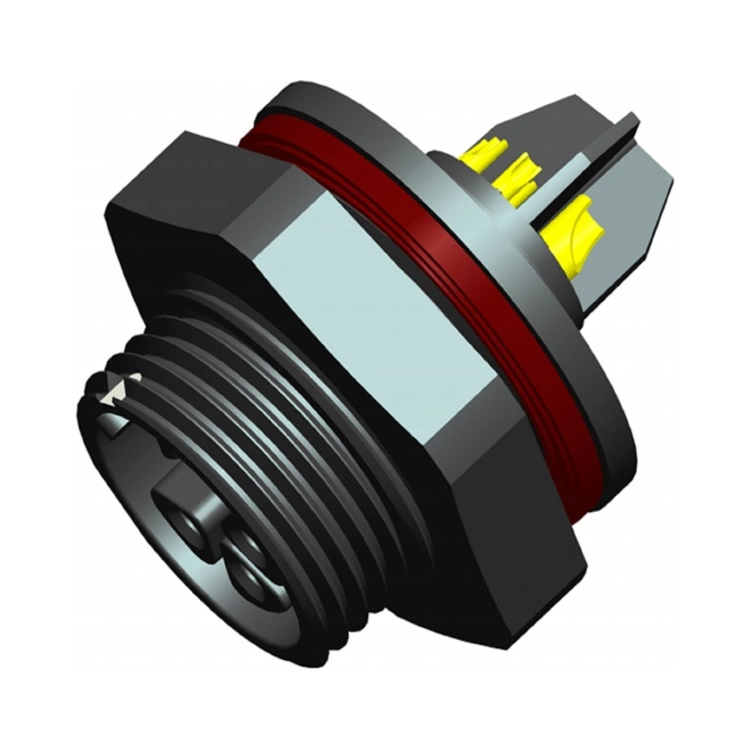

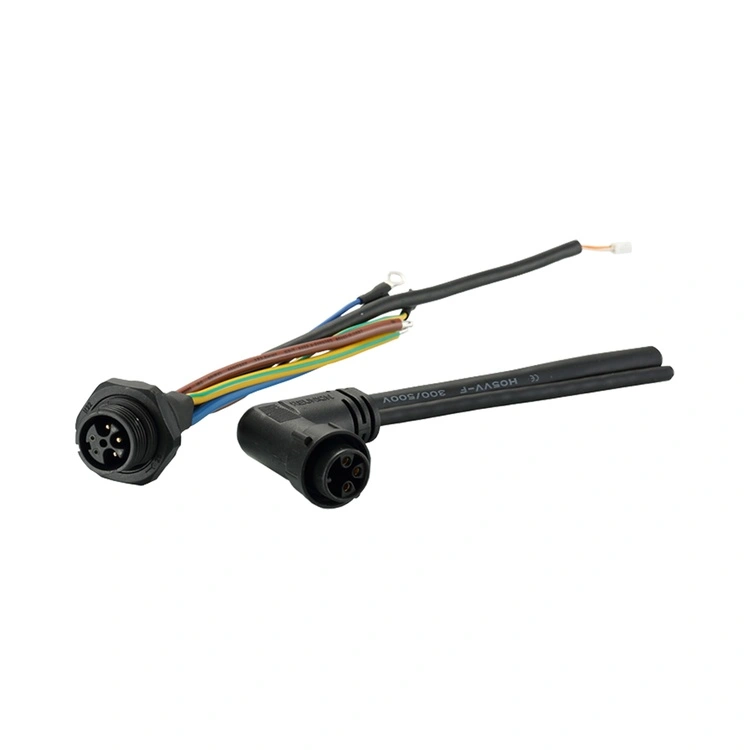

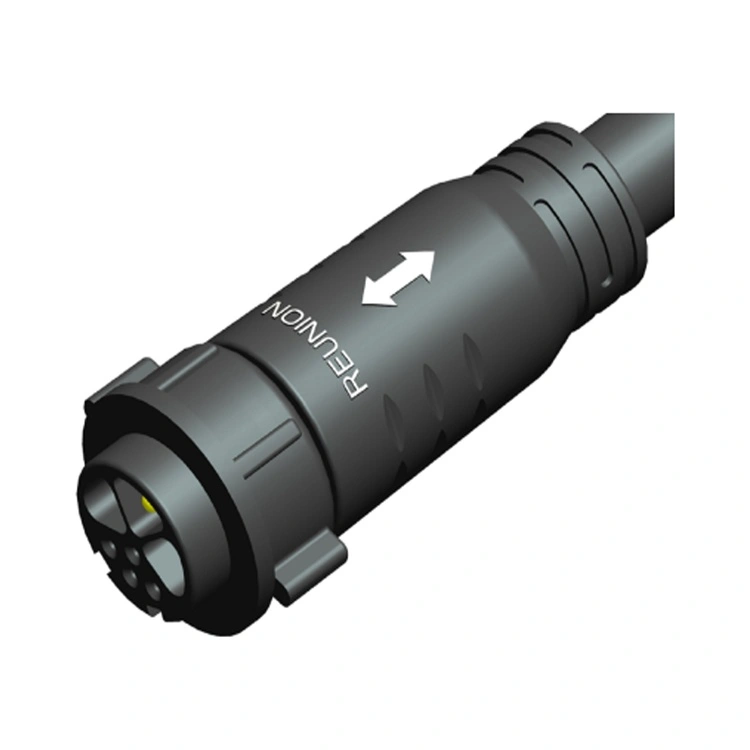

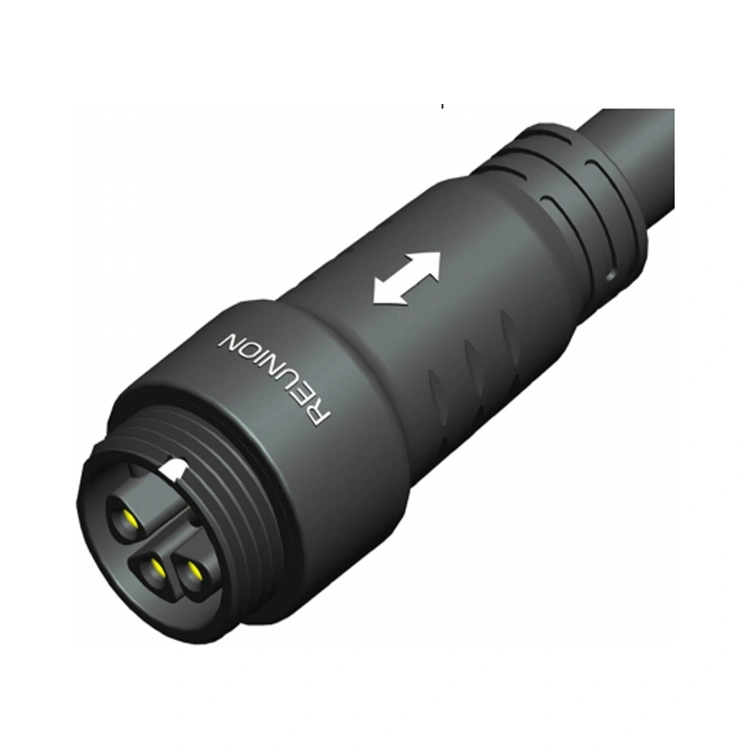

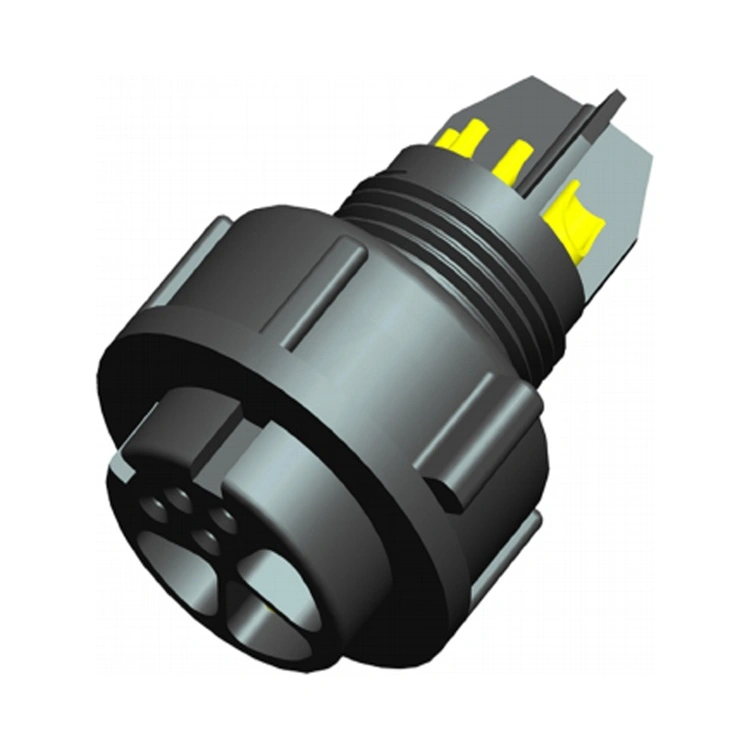

O conector híbrido de energia e sinal da série M é a solução de interconexão integrada da Reunion para aplicações que exigem transmissão de energia e dados em um único invólucro compacto. Este conector combina a vedação ambiental robusta e o mecanismo de travamento rosqueado da série M com configurações híbridas de contato de sinal de potência, eliminando a necessidade de cabos de alimentação e sinal separados.
Os contatos de alimentação são projetados para conexões seguras e de baixa resistência com bitolas de fio de até 14 AWG, enquanto os contatos de sinal são blindados e posicionados para minimizar diafonia. A Reunion fabrica a série M através de um processo verticalmente integrado – desde a usinagem de precisão até a montagem automatizada e testes 100% elétricos. Para engenheiros que projetam equipamentos industriais compactos, robótica ou sistemas automatizados, este conector fornece uma solução confiável e eficiente que reduz a complexidade da fiação e os requisitos de espaço no painel.
| Recurso | Beneficiar |
| Potência e sinal em um conector | Combina fornecimento de energia (até 22 A) e transmissão de sinal em uma única interface – reduz o espaço do painel, o número de cabos e o tempo de instalação. |
| Vedação Ambiental IP67 | À prova de poeira e protegido contra imersão temporária – confiável para ambientes industriais, de lavagem e externos. |
| Mecanismo de travamento rosqueado | Acoplamento resistente à vibração – evita a desconexão acidental em aplicações de alta vibração. |
| Múltiplas configurações de sinal de energia | Série 1M 2 + 4 pinos, 7 pinos e 9 pinos Série 2M 3 + 2, 3 + 4 pinos e 9 pinos - adapta-se a diferentes requisitos de potência e sinal. |
| Contatos banhados a ouro | Baixa resistência de contato e proteção contra corrosão – mantém o desempenho durante centenas de ciclos de acoplamento. |
| -40°C a +105°C Operação | A ampla faixa de temperatura cobre condições industriais e externas extremas. |
| Opções flexíveis de rescisão | Solda, solda por imersão e PCB – adapta-se a diferentes métodos de montagem. |
| Parâmetro | Série 1M | Série 2M |
| Configurações de contato | 2+4 pinos, 7 pinos, 8 pinos | 3+2 pinos, 3+4 pinos, 9 pinos |
| Corrente de energia | 12A | 22A |
| Tensão de energia | 250 V | 800 V |
| Corrente de sinal | 6A | 9A |
| Tensão do sinal | Até 50V CA/CC | |
| Resistência de Isolamento | ≥2000MΩ | ≥2000MΩ |
| Ciclos de acasalamento | ≥1000 vezes | ≥1000 vezes |
| Temperatura operacional | -40°C ~ +105°C | -40°C ~ +105°C |
| Classificação de proteção | IP67 (condição de acoplamento) | IP67 (condição de acoplamento) |
| Material da Habitação | PA6 | PA6 |
| Material de contato | Liga de cobre com banho de ouro | Liga de cobre com banho de ouro |
O conector híbrido de energia e sinal da série M é implantado em setores onde a conectividade combinada de sinal de energia simplifica o projeto do equipamento e reduz a complexidade da instalação.
Robótica – Potência do motor + feedback do codificador, potência da ferramenta de fim de braço + sinais do sensor.
Automação Industrial – Potência do atuador + feedback de posição, controle de válvula + monitoramento de status.
Dispositivos Médicos – Potência da bomba + sinais do sensor de fluxo, potência do equipamento de diagnóstico + dados.
Iluminação LED – Drivers LED de alta potência + sinais de controle DALI/DMX.
Sensores Industriais – Potência do sensor + comunicação IO-Link.
Fabricação Automotiva – Alimentação de equipamentos de linha de montagem + sinais de controle.
Energia Renovável – Potência do rastreador solar + feedback de posição.
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável à série M usada em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
A linha de produção da série M da Reunion opera sob rigorosos controles de processo. A vedação IP67 é verificada em cada lote de produção através de testes de imersão reais. Registros de testes, certificados de materiais e relatórios de inspeção são mantidos para cada lote.
Ambos os conectores combinam potência e sinal em uma única interface, mas atendem a diferentes necessidades de aplicação:

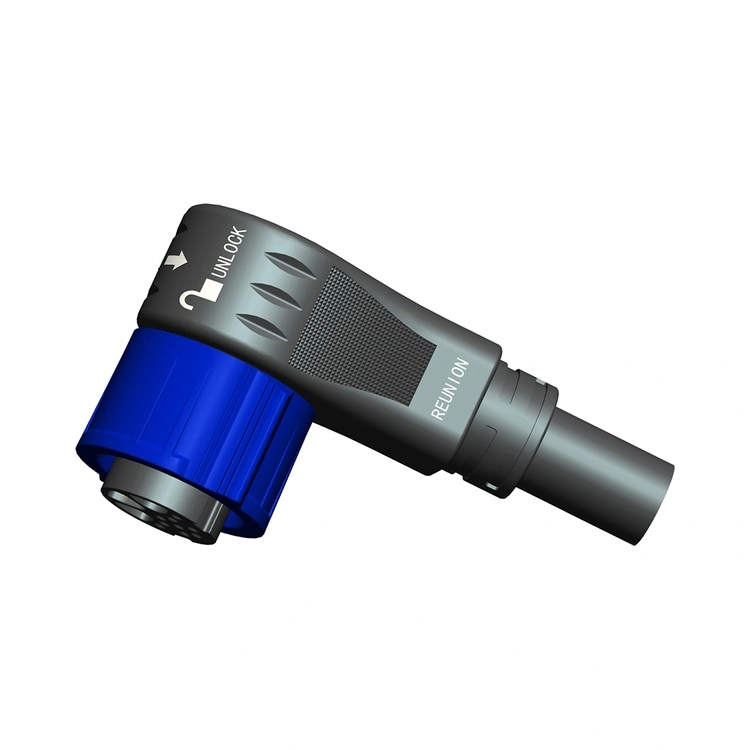

| Aspecto | Série M Híbrida | Híbrido Série X |
| Mecanismo de bloqueio | Sistema de travamento roscado | Sistema de travamento de rotação rápida |
| Selagem | IP67 (padrão) | IP67 (padrão) |
| Classificação de potência | Até 22A | Até 30A |
| Tamanho da casca | Série 1M, 2M | Série 1X, 3X |
| Aplicação Primária | Industrial, robótica, iluminação LED, | Equipamento de teste, robótica, bateria, energia, display LED |
