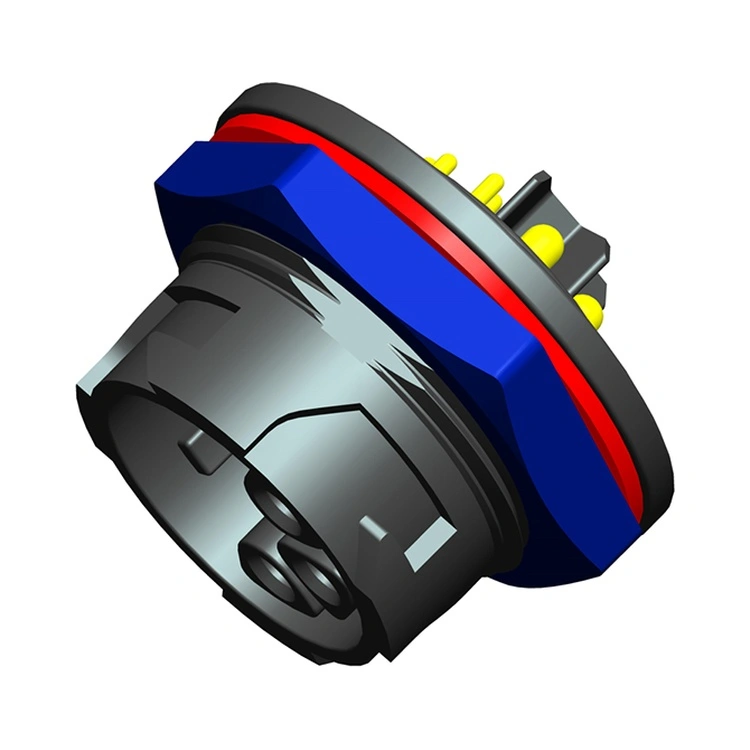

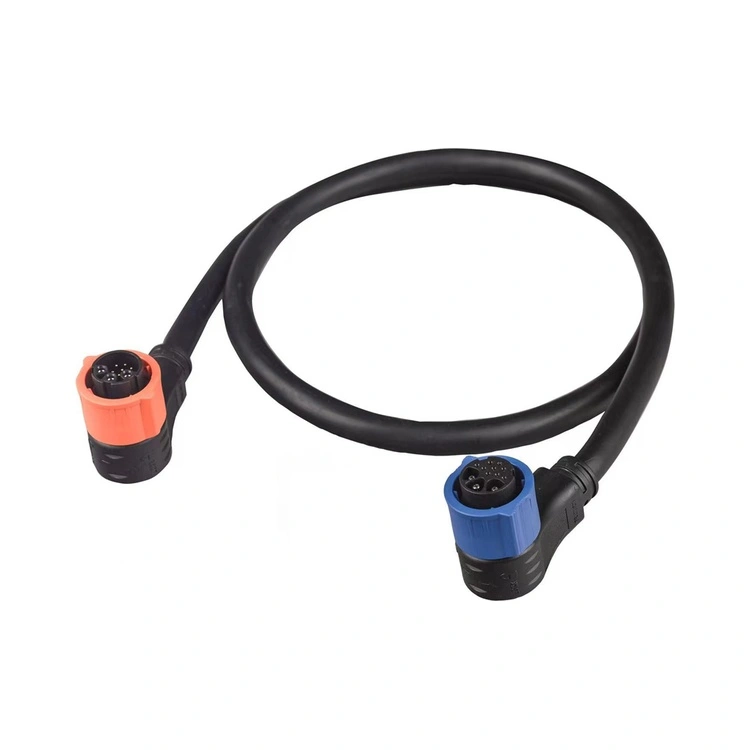

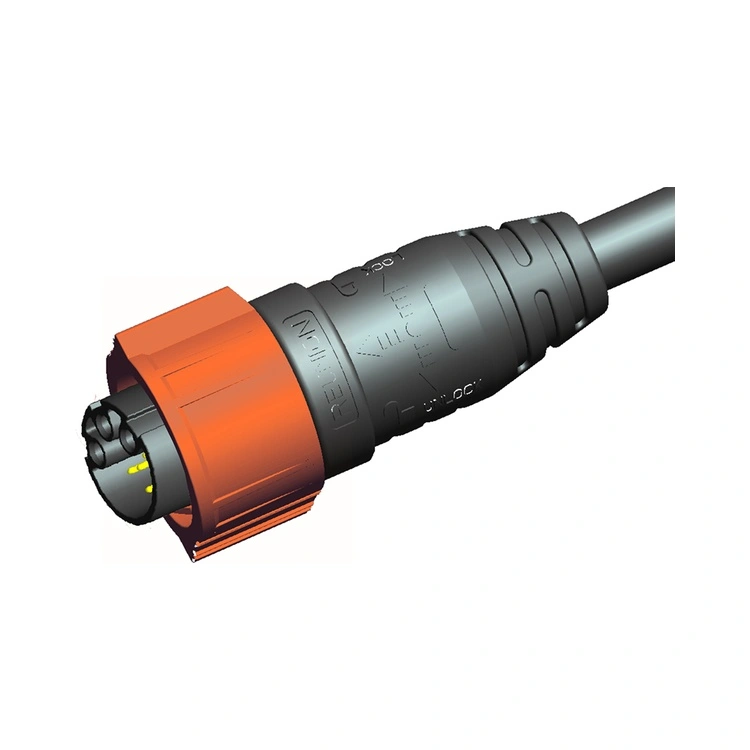

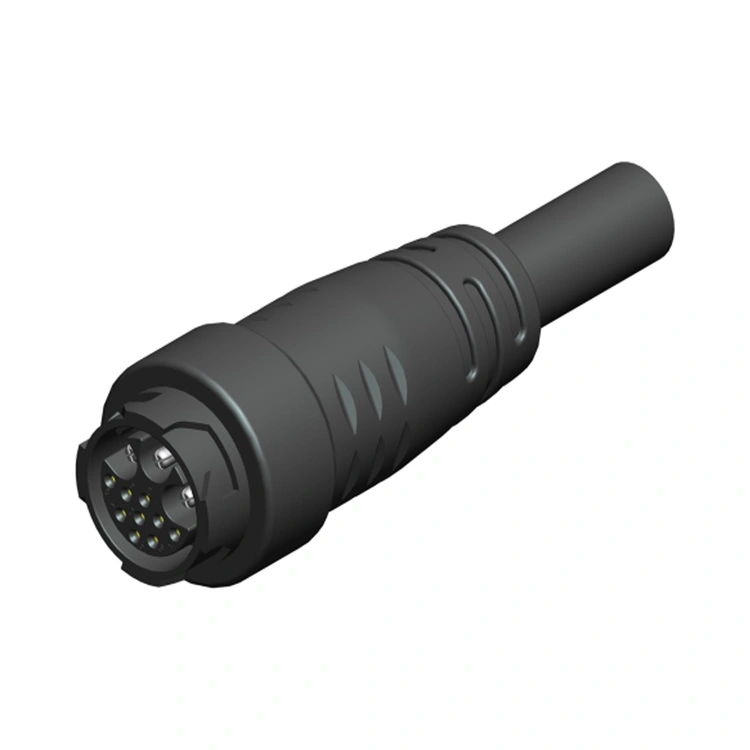

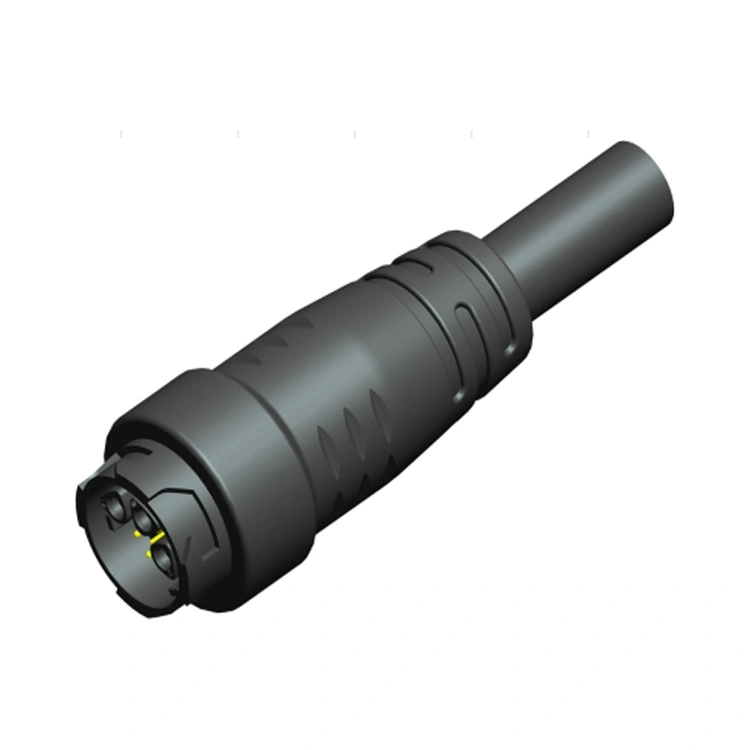

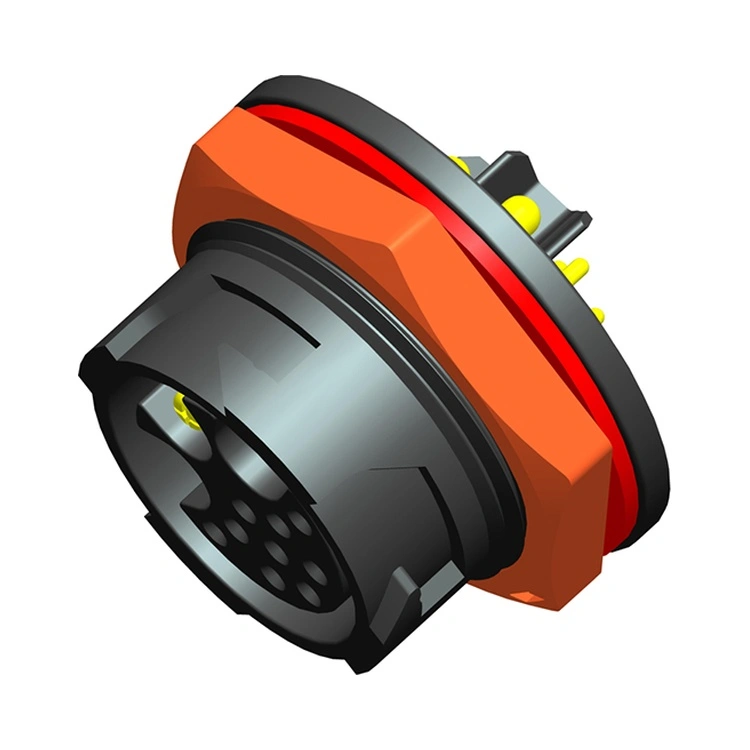

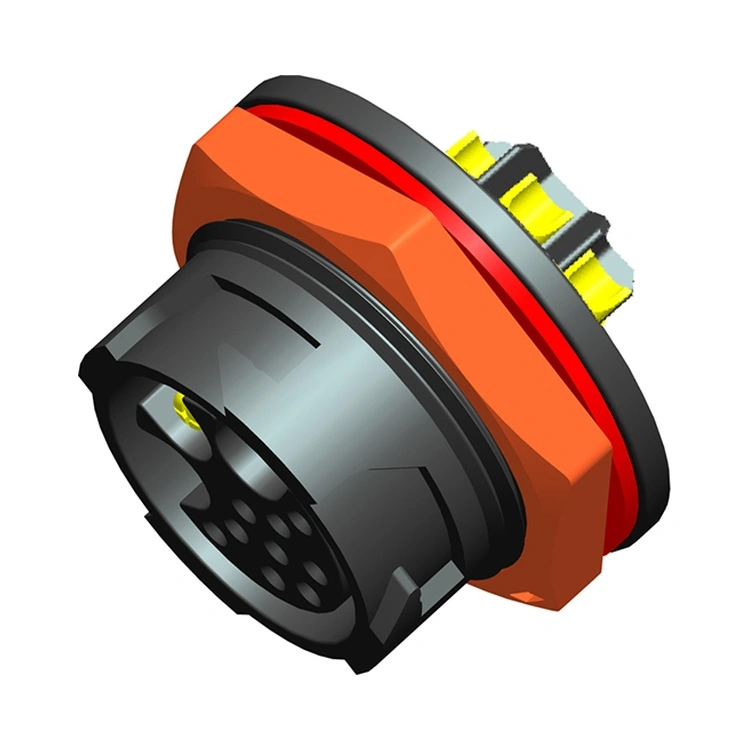

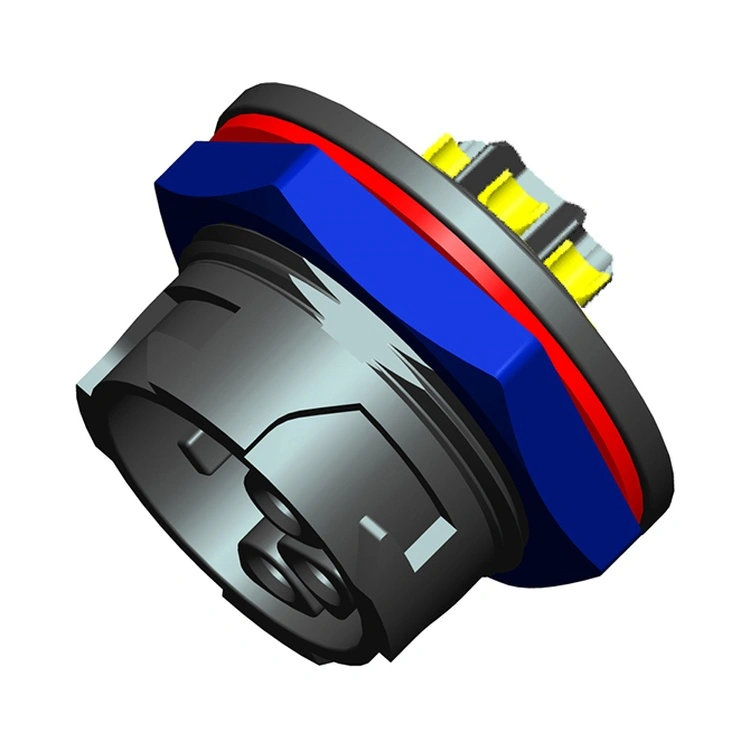

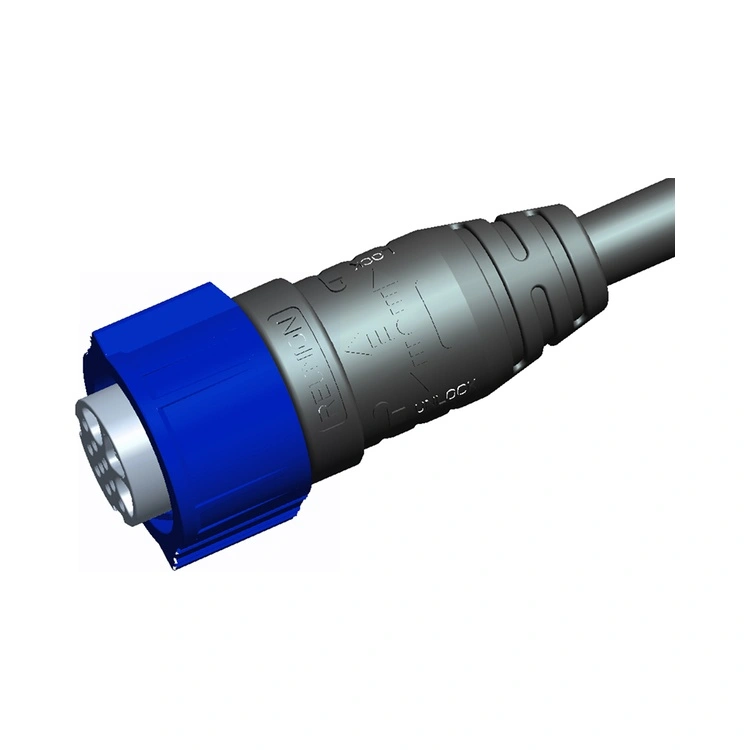

O Conector Híbrido de Potência e Sinal da Série X é a solução de interconexão inovadora da Reunion que combina fornecimento de energia e transmissão de sinal em um único invólucro que economiza espaço. Este conector atende à crescente demanda dos fabricantes de equipamentos para reduzir o espaço do painel, o número de cabos e a complexidade da instalação, integrando vários tipos de conexão em uma única interface.
Os contatos de potência são projetados para conexões seguras e de baixa resistência, enquanto os contatos de sinal são blindados e posicionados para minimizar diafonia. A Reunion fabrica a série X por meio de um processo verticalmente integrado – desde usinagem de precisão e moldagem por injeção até montagem automatizada e testes 100% elétricos. Para engenheiros que projetam equipamentos industriais avançados, baterias, energia, bicicletas elétricas, LED ou robótica, este conector fornece uma solução confiável e eficiente que simplifica a fiação e reduz a pegada geral do sistema.
| Recurso | Beneficiar |
| Potência e sinal em um conector | Combina fornecimento de energia (até 30 A) e transmissão de sinal em uma única interface – reduz o espaço do painel e o número de cabos. |
| Sistema de travamento de rotação rápida | Acoplamento rápido com uma mão e confirmação de bloqueio audível – reduz o tempo de instalação e manutenção. |
| Vedação Ambiental IP67 | À prova de poeira e protegido contra imersão temporária – confiável para aplicações industriais e externas. |
| Múltiplas configurações de sinal de energia | Série 1X: 2 + 4 pinos Série 3X: 3 + 9 pinos —adapta-se a diferentes requisitos de potência e sinal. |
| Carcaça de plástico | Material de nylon—UL94-V0, resistente à corrosão, resistente ao desgaste |
| Contatos banhados a ouro | Baixa resistência de contato e proteção contra corrosão – mantém o desempenho durante centenas de ciclos de acoplamento. |
| -40°C a +105°C Operação | A ampla faixa de temperatura cobre condições industriais e externas extremas. |
| Parâmetro | Especificação |

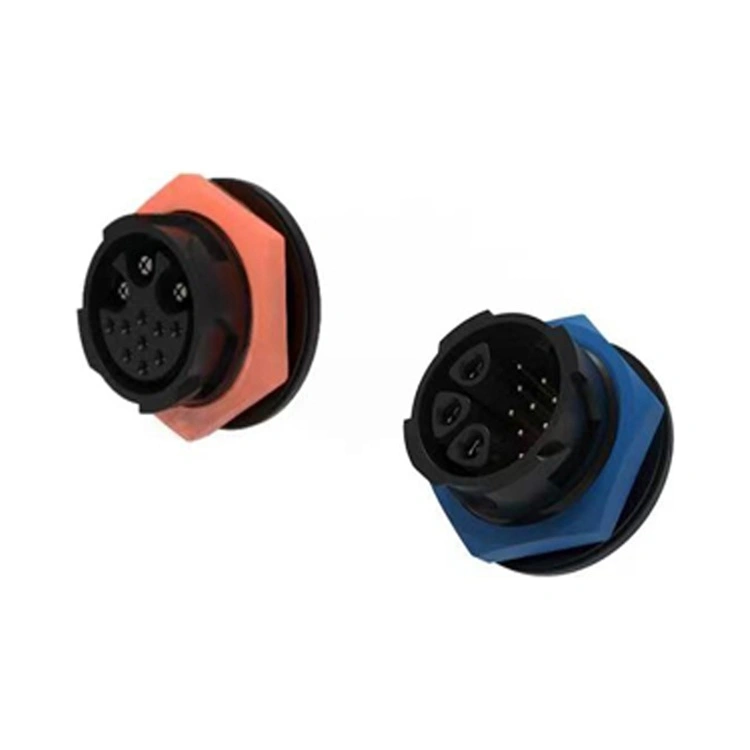

| Configurações de contato | 3 potência + 9 sinal |
| Corrente de contato de potência | Até 30A por contato |
| Tensão de energia | Até 300V CA/CC |
| Corrente de contato de sinal | Até 5A por contato |
| Tensão do sinal | Até 30V CC |
| Resistência de contato | ≤5mΩ |
| Resistência de Isolamento | ≥2000MΩ |
| Resistência Dielétrica | 1500 V CA por 1 minuto |
| Ciclos de acasalamento | ≥1.000 vezes |
| Temperatura operacional | -40°C ~ +105°C |
| Classificação de proteção | IP67 (condição de acoplamento) |
| Material da Habitação | PA6+GF cor preta |
| Material de contato | Chapeamento de ouro C54400 e C3602 e revestimento nel |

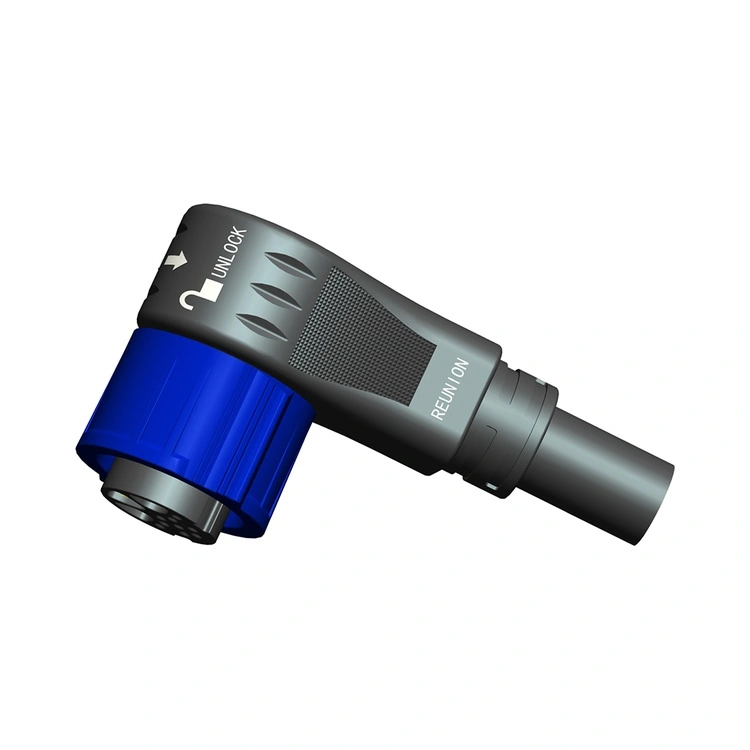

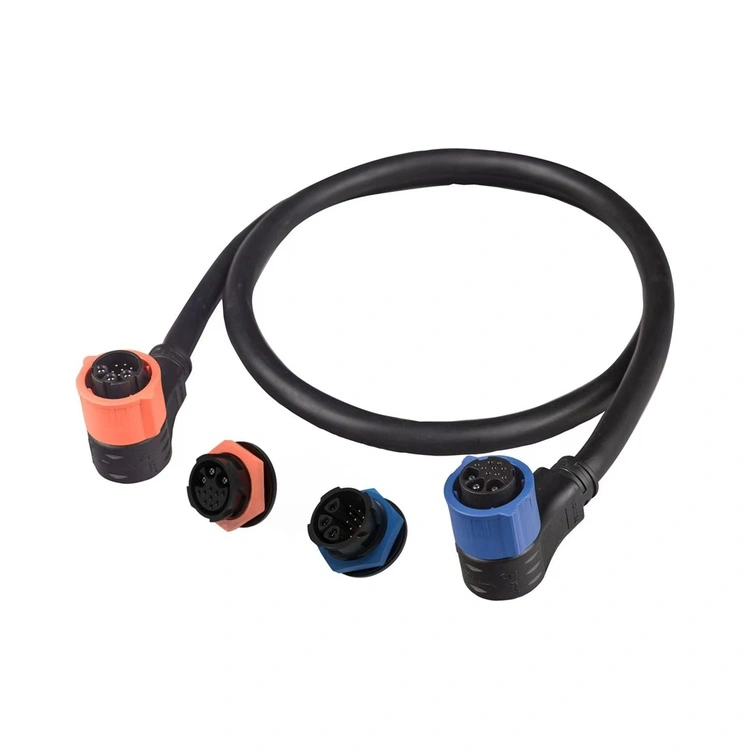

| Saída de cabo | Reto ou ângulo reto |
| Aspecto | Reunião Série X Híbrido | Conectores separados de alimentação + sinal | Marcas Europeias Premium de Conectores Híbridos |
| Espaço do painel | É necessário um recorte de painel | São necessários dois recortes de painel | Um recorte de painel |
| Contagem de cabos | É necessário um cabo | São necessários dois cabos | Um cabo |
| Preço | Preços amigáveis ao volume | Menor custo de componentes, maior custo de instalação | 3-4× maior |
| Tempo de instalação | Reduzido (um conector) | Estendido (dois conectores) | Reduzido |
| Vedação IP67 | Padrão | Variável | Padrão |
| Configurações de contato | Múltiplas opções – abrangente | Personalizável | Alcance limitado |
| Classificação de potência | Até 30A | Semelhante | Semelhante |
| Teste 100% Elétrico | Cada unidade | Baseado em amostra | Baseado em amostra |
| Rastreabilidade | ERP rastreável | Variável | Sim |
| Tempo de espera | 12-15 dias | 4-8 semanas | 4-8 semanas |
| Personalização | Quantidade mínima para pedido | Variável | Quantidade mínima para pedido |
A vantagem da Reunião: Você recebe conectividade integrada de sinal de energia, requisitos reduzidos de espaço no painel e gerenciamento simplificado de cabos – tudo isso com preços econômicos, sem o custo premium das marcas europeias.
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável à série X usada em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
A linha de produção da série X da Reunion opera sob rigorosos controles de processo. A vedação IP67 é verificada em cada lote de produção através de testes de imersão reais. Registros de testes, certificados de materiais e relatórios de inspeção são mantidos para cada lote.
A principal vantagem éeficiência de espaço e cabos. Um conector híbrido:
Reduz recortes no painel– Um conector versus dois ou três conectores separados.
Reduz a contagem de cabos– Um conjunto de cabos versus vários cabos.
Simplifica a instalação– Uma operação de cruzamento versus múltiplas operações.
Reduz possíveis pontos de falha– Menos conexões significam menos pontos de falha.
Melhora o gerenciamento de cabos– Um cabo é mais fácil de rotear e proteger.
Para equipamentos com espaço limitado no painel, como dispositivos médicos, robótica ou controles industriais compactos, o conector híbrido costuma ser essencial.
Reunion recomenda as seguintes práticas de instalação:
Acasalamento– Empurre com firmeza até que um clique sonoro confirme o travamento.
Inspeção do anel de vedação– Substitua o O-ring se houver deformação, rachadura ou endurecimento visíveis.
Raio de curvatura do cabo– Manter o mínimo5× diâmetro do cabo na entrada do conector.
Orientação– Oriente a saída do cabo para baixo para instalações externas/lavadas.
