OConector à prova d'água de plástico série Reunion M20 oferece todos os três - combinando um invólucro PA66 leve e de desempenho estável com contatos de latão banhados a ouro e à prova d'água IP67/IP68 com classificação de até 20A. Projetado e fabricado internamente pelas instalações com certificação ISO da Reunion, esta família de conectores oferece aos fabricantes de equipamentos, integradores de sistemas e engenheiros de manutenção uma alternativa comprovada para interconexões metálicas propensas à ferrugem em ambientes com névoa salina, produtos químicos e alta umidade.
A Reunion não é uma empresa comercial – somos um fabricante verticalmente integrado com mais de 15 anos de experiência em moldagem de precisão e engenharia de contato. Cada lote do nossoConector impermeável de plástico série M20foi submetido a testes 100% elétricos e à prova de água, com registros de teste retidos para rastreabilidade total. Ao especificar a Reunion, você especifica um parceiro que controla a qualidade desde a secagem da resina até a montagem final – respaldado pela ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 e reconhecimento UL.

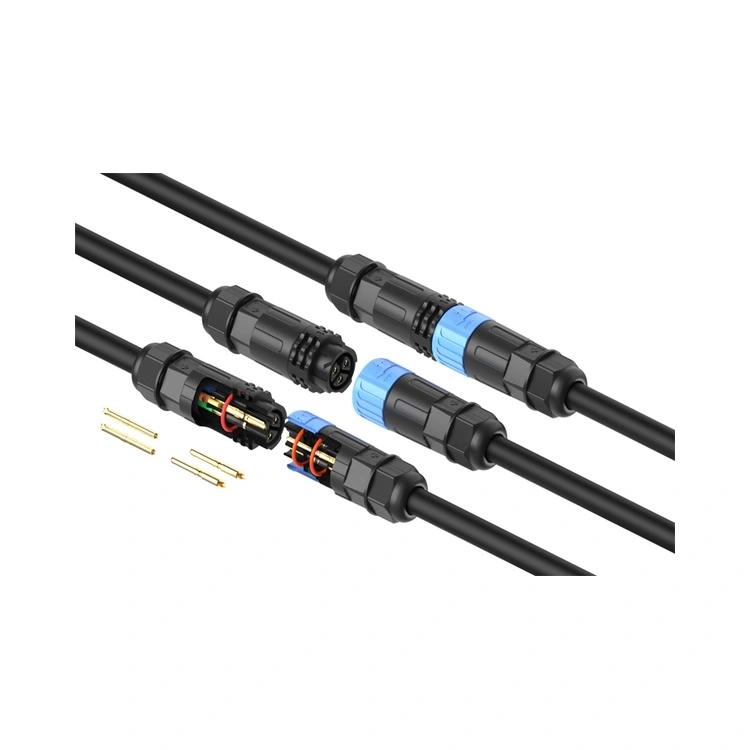

OConector à prova d'água de plástico série Reunion M20 é uma interconexão circular rosqueada projetada para aplicações que exigem fornecimento de energia substancial (até 20 A por contato) e resiliência ambiental. Sua interface de acoplamento de 20 mm apresenta um invólucro termoplástico PA66 de alta resistência formulado e moldado diretamente em qualquer cor RAL/Pantone – sem pintura, sem revestimento, sem corrosão. A caixa é inerentemente à prova de ferrugem e oxidação, com uma temperatura de deflexão térmica superior a 200°C, garantindo um desempenho confiável de -40°C a +105°C.

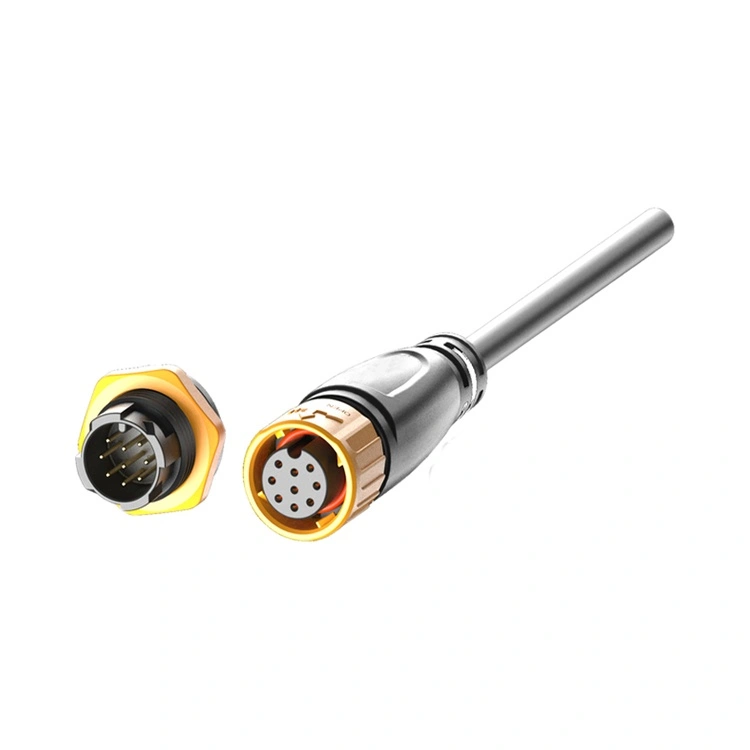

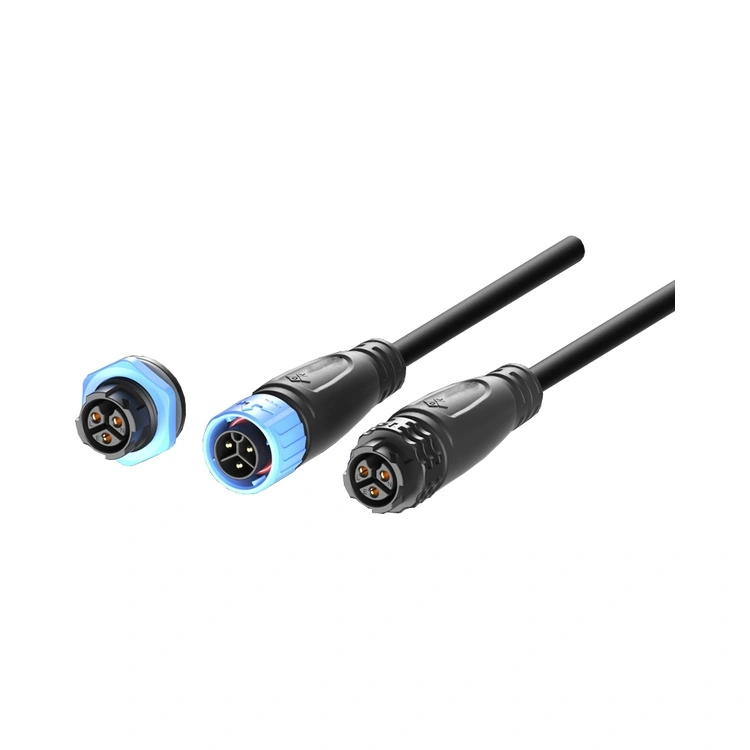

O conector está disponível em configurações de alimentação de 2 a 9 pinos, suporte de corrente máxima 20A, os conectores estão disponíveis nas opções tipo painel, tipo cabo e tipo montado. Podemos personalizar um conjunto completo de componentes de chicote elétrico para você. Você também pode processar os componentes do chicote elétrico sozinho.
| Recurso | Beneficiar | Evidência de Validação |
| Carcaça PA66 | Sem ferrugem, sem oxidação - comprovado em ambientes de névoa salina (ASTM B117) e lavagem química. | Excelente resistência à corrosão |
| Redução de peso de até 60% | Reduz a carga estrutural em painéis, cabos e braços robóticos — simplifica a instalação e reduz os custos de envio. | Dados de comparação de massa disponíveis com conectores de latão comparáveis. |
| IP67 à prova d'água | Suporta imersão contínua a 1m de profundidade por 30 minutos | Teste de imersão com amostragem em lote. |
| Configurações de 2 a 9 pinos | 2,3,4,5,6,7,8,9 pinos opcionais | Opções padrão de carregamento de contatos prontos para uso e personalizados. |
| Contatos de latão banhado a ouro | Baixa resistência de contato (≤3mΩ) e proteção contra corrosão – mantém o desempenho em ar úmido e salino. | Espessura do revestimento verificada por XRF em cada lote de produção. |
| Bloqueio Rosqueado | Acoplamento resistente à vibração – evita o afrouxamento devido ao movimento de máquinas, ciclos térmicos e operações de guindaste. | Testado em ciclo para ≥500 acoplamentos típicos com retenção de torque consistente. |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 6 pinos | 7 pinos | 8 pinos | 9 pinos |
| Classificação de tensão | 250 V | 250 V | 250 V | 250 V | 125V | 50 V | 50 V | 50 V |
| Classificação atual | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Seção do Fio (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Especificação | Detalhe |
| Temperatura operacional | -40°C ~ +105°C |
| Classificação de proteção (acasalado) | IP67 / IP68 (1m, 30min) |
| Material da Habitação | PA66 |
| Material de contato | Latão com banho de ouro |
| Resistência de contato | ≤3mΩ |
| Ciclos de acasalamento | ≥500 |
| Peso | ~60% mais leve que conectores de latão equivalentes |
| Conformidade | RoHS, REACH, UL |
Reunion opera uma linha de produção totalmente integrada para oConector impermeável de plástico série M20, garantindo que cada unidade atenda às nossas especificações publicadas. Nosso processo inclui:
Secagem de Materiais– O PA66 é seco com precisão para eliminar defeitos de moldagem relacionados à umidade.
Moldagem por injeção– Prensas automatizadas com controle de tolerância de ±0,02mm; pigmento colorido adicionado diretamente à resina – sem pintura secundária.
Estampagem e galvanização de contato– Estampagem em alta velocidade em liga de cobre; chapeamento de ouro seletivo.
Processamento de cabos– Extrusão interna de PUR/PVC com corte, decapagem e estanhagem automatizados; comprimentos personalizados de 0,1m a 20m.
Conjunto– Linhas semiautomáticas com fixação controlada por torque (torque de acoplamento 1,0–1,2Nm).
Teste Elétrico– Verificação de 100% de continuidade, resistência de isolamento (≥5000MΩ) e resistência dielétrica.
Amostragem Ambiental– Amostragem em lote para imersão IP68, estabilidade UV (ASTM G155) e ciclo térmico.
Embalagem– Vedação antiestática a vácuo com dessecante; caixas de exportação com etiquetas de lote rastreáveis.
As capacidades internas de ferramentas e moldagem da Reunion permitem uma rápida personalização doConector impermeável de plástico série M20 sem quantidades mínimas de pedido que o prendam ao excesso de estoque.
| Recurso personalizável | Opções disponíveis |
| Cor da caixa | Qualquer RAL ou Pantone – moldado diretamente, sem pintura |

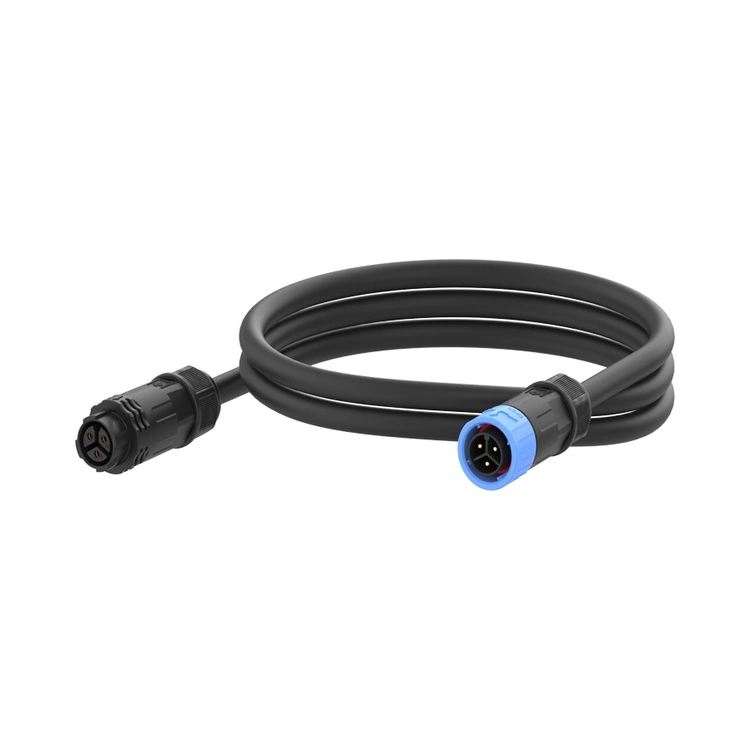

| Conjunto de cabos | 0,1m a 20m; PUR (resistente a óleo/produtos químicos) ou capa de PVC; de extremidade simples ou de extremidade dupla |

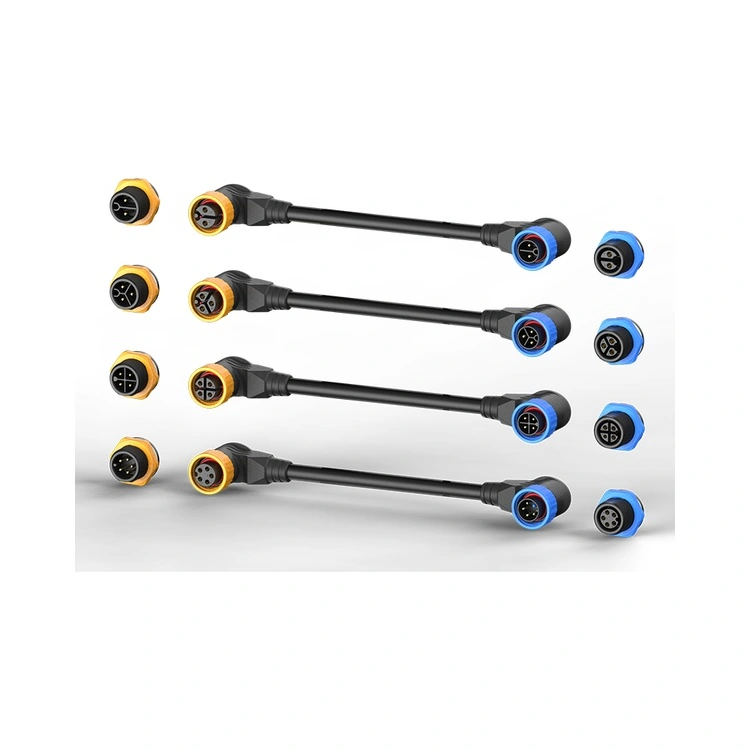

| Orientação do conector | Reto ou ângulo reto |
| Carregamento de contato | 2, 3, 4, 5, 6,7,8,9 pinos |
| Marcação de cabos | Impressão personalizada ou etiquetas termorretráteis para identificação de circuito |
| Embalagem | Sacos, bobinas ou caixas antiestáticas com etiqueta personalizada |
Para projetos de alto volume, a equipe de engenharia da Reunion pode co-desenvolver layouts de insertos personalizados, opções de chaveamento ou moldes de cabos especializados. Os prazos de entrega para cores moldadas personalizadas são normalmente de 15 a 20 dias úteis; as configurações padrão são enviadas em 5 a 7 dias úteis.
A Reunion mantém certificação ativa com órgãos globais reconhecidos. Fornecemos documentos de verificação mediante solicitação.
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e pós-venda |
| ISO 14001:2015 | Gestão ambiental – redução de resíduos e práticas sustentáveis |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos – para aplicações de diagnóstico/monitoramento |
| Reconhecido pela UL | Segurança em nível de componente para mercados norte-americanos |
| RoHS e REACH | Conformidade com substâncias restritas – padrões da UE e globais |
Não – a corrente nominal é determinada pelo sistema de contato e pela bitola do fio, não pelo invólucro. O material PA66 tem uma temperatura de deflexão térmica superior a 200°C, bem acima da faixa operacional de -40°C a +105°C do conector. Validamos cada configuração de pinos através de testes de aumento de temperatura de acordo com IEC 60512. Em nosso laboratório, oConector impermeável de plástico série M20 mostra aumento de temperatura dentro dos mesmos limites dos equivalentes de casca metálica. Para aplicações superiores a 30A por contato, recomendamos nossa série M25.
O invólucro PA66 resiste a óleos, graxas, álcalis e muitos ácidos. Para compatibilidade química específica, fornecemos uma tabela de resistência detalhada. Para ambientes com exposição contínua a solventes, refrigerantes ou combustíveis, recomendamos a opção de cabo PUR – o PVC pode degradar-se em determinadas atmosferas químicas. Nossa equipe de engenharia oferece consultas gratuitas de seleção de materiais para aplicações químicas agressivas.
Sim – pedidos de amostra são bem-vindos. Oferecemos kits de avaliação contendo 5 pares correspondentes com configurações de pinos padrão. Os preços de amostra estão disponíveis através de nossa equipe de vendas, com prazos de entrega de amostra de 5 a 7 dias úteis para configurações padrão. Para amostras personalizadas, os prazos de entrega são de 12 a 17 dias úteis.
