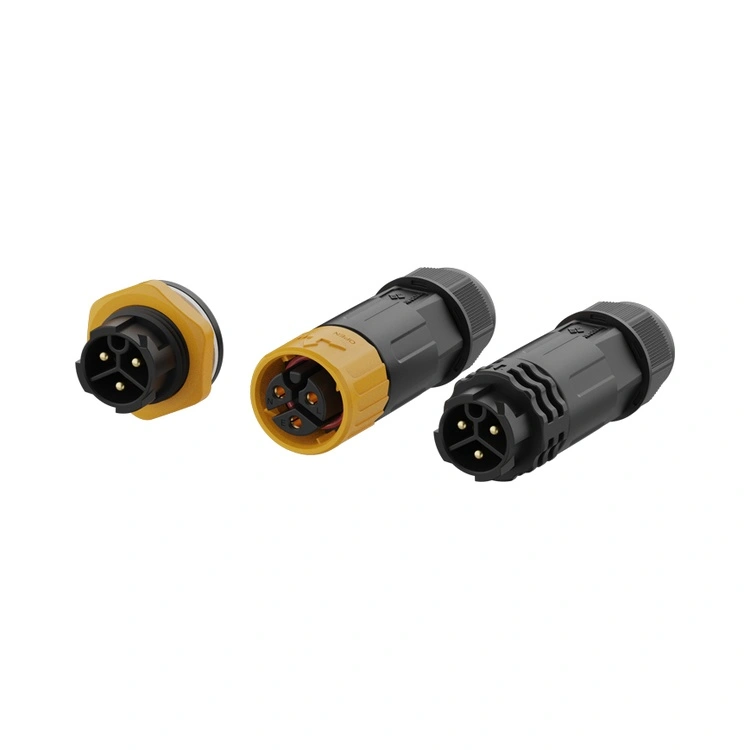

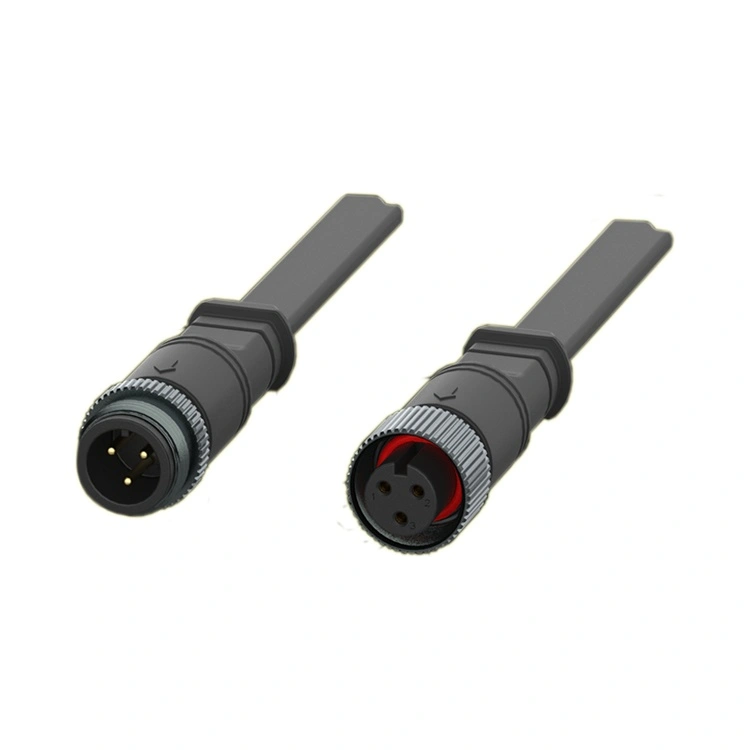

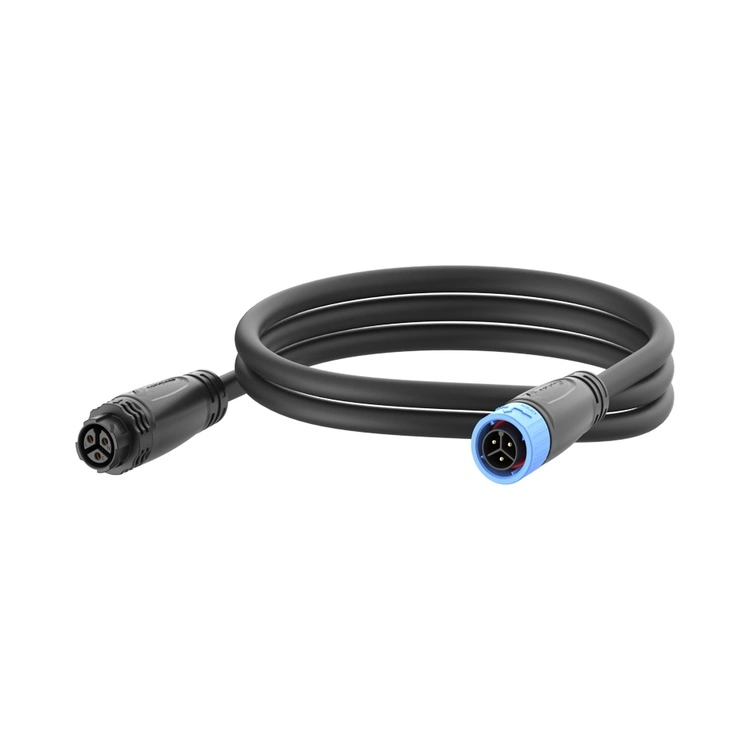

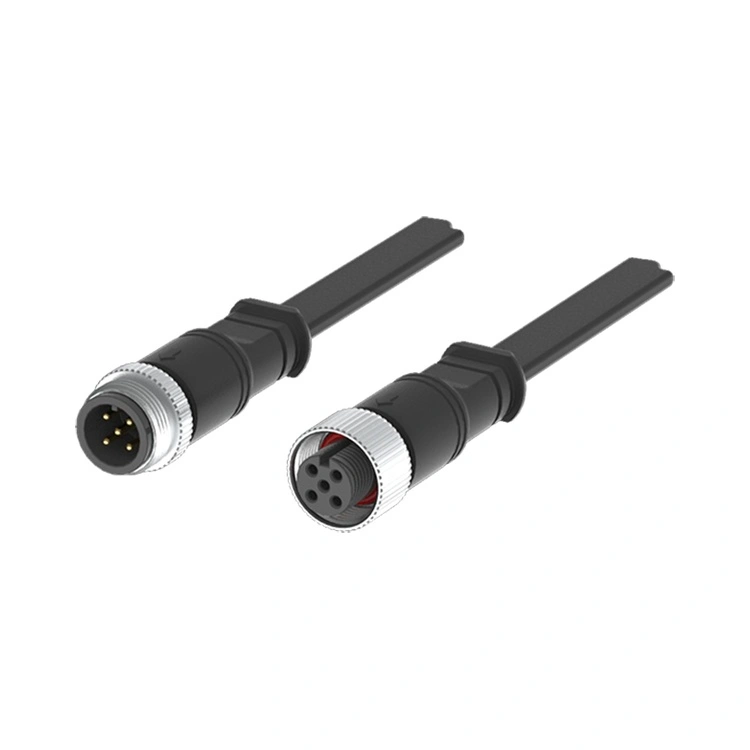

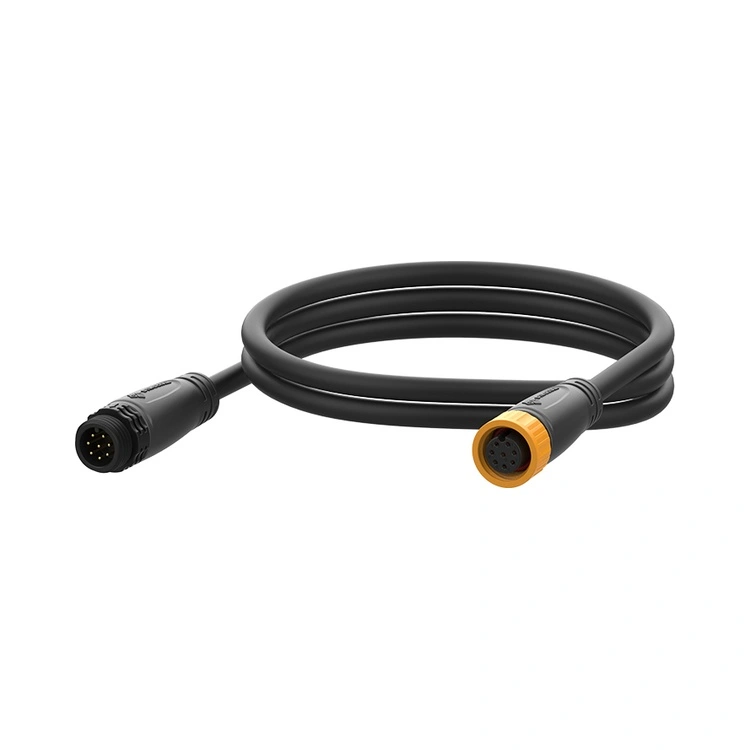

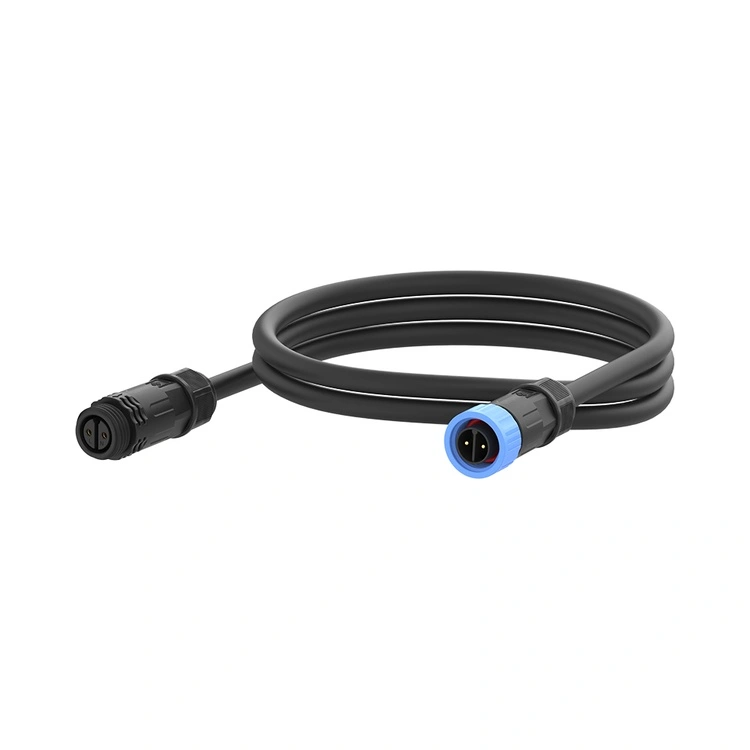

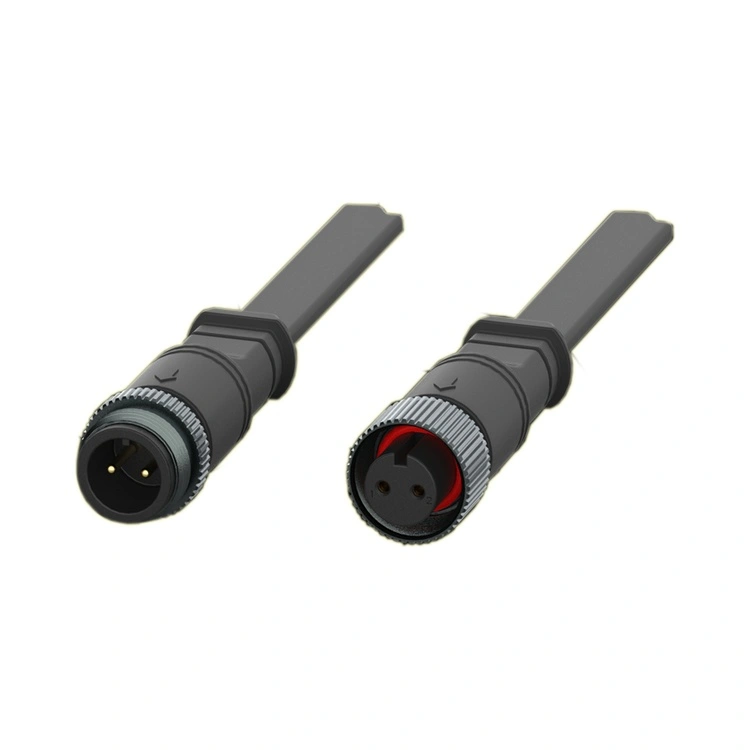

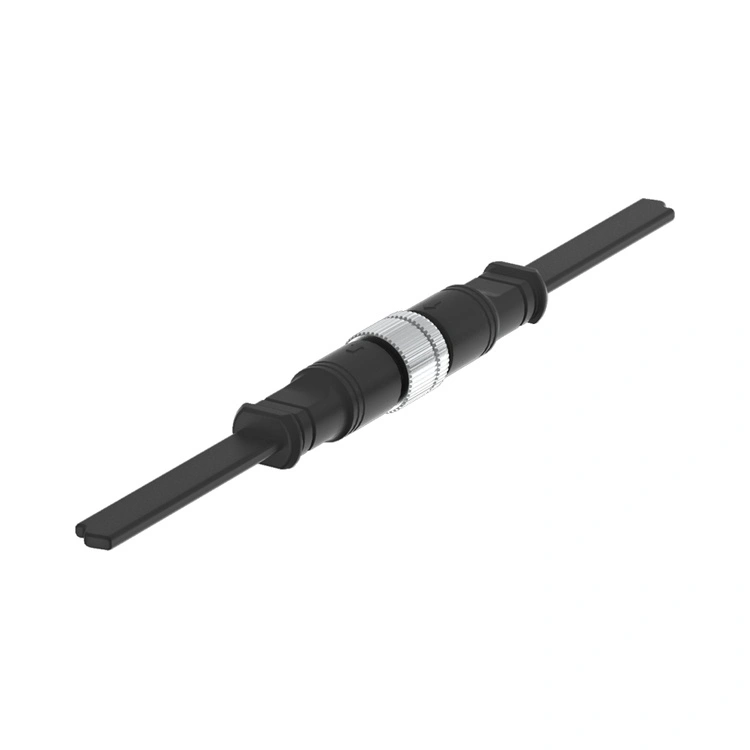

O conector de luz LED série M16 é a interconexão especializada da Reunion para sistemas inteligentes de iluminação LED - desde luzes de rua com controle de escurecimento até iluminação arquitetônica com recursos de mudança de cor. Este conector circular roscado combina uma interface robusta de 16 mm com vedação IP67/IP68, tornando-o adequado para instalações externas onde a integridade da energia e do sinal são essenciais.
Disponível em configurações de 2 a 8 pinos, incluindo a versão híbrida chave de 2 + 4 pinos (2 pinos de alimentação + 4 pinos de sinal), a série M16 suporta fornecimento de energia de alta corrente (até 15 A) e sinais de controle de baixa tensão (DALI, DMX, dimerização de 0-10 V ou RS-485) em um único conector compacto.
A caixa é construída em termoplástico de alta temperatura com excelente resistência às intempéries, enquanto os contatos são usinados em latão com revestimento de ouro seletivo para garantir resistência de contato baixa e estável. A Reunion fabrica a série M16 por meio de um processo verticalmente integrado – desde usinagem de precisão e moldagem por injeção até montagem automatizada e testes 100% elétricos.
Disponível em versões para montagem em painel e montagem em cabo com terminações de solda ou PCB, a série M16 adapta-se a diversos designs de luminárias. Para engenheiros que projetam sistemas de iluminação conectados para cidades inteligentes, túneis ou estádios esportivos, esse conector fornece uma interconexão confiável e à prova de intempéries que reduz o número de cabos e simplifica a instalação.
| Recurso | Beneficiar |
| Vedação Ambiental IP67/IP68 | Suporta poeira, chuva e imersão temporária – confiável para iluminação pública externa, iluminação de túneis e estádios esportivos. |
| Configuração híbrida de 2+4 pinos | Combina 2 pinos de alimentação (10A) e 4 pinos de sinal (3A) em um conector – reduz a contagem de cabos e simplifica a fiação da luminária. |
| Classificações de potência até 15A | Lida com cargas de LED de alta potência – adequado para iluminação pública, holofotes e iluminação de estádios. |
| Design Amigável ao Sinal | Contatos separados de alimentação e sinal evitam interferência |
| Mecanismo de travamento rosqueado | Acoplamento resistente à vibração – evita o afrouxamento causado pelo vento, vibração do tráfego e ciclos térmicos. |
| Contatos de latão banhado a ouro | Baixa resistência de contato (≤3mΩ) e proteção contra corrosão – mantém o driver de LED consistente e o desempenho do sinal de controle. |
| -40°C a +105°C Operação | A ampla faixa de temperatura abrange condições extremas ao ar livre – desde invernos árticos até verões desérticos. |
| Opções de vários pinos (2 a 8 pinos) | Suporta luminárias simples somente de energia e luminárias complexas de mudança de cor multicanal. |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 6 pinos | 7 pinos | 8 pinos | 2+4 pinos |
| Classificação de tensão | 250 V | 250 V | 250 V | 250 V | 125V | 50 V | 50 V | 250V+50V |
| Classificação atual | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Seção de Fio | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura operacional:-40°C ~ +105°C
Classificação de proteção:IP67 / IP68 (acoplado)
Material da carcaça:Termoplástico de alta temperatura
Material de contato:Liga de cobre banhada a ouro
Resistência de contato:≤3mΩ
Ciclos de acasalamento:≥500
Classificação de inflamabilidade:UL 94 V-0
Todos os materiais em conformidade com RoHS
Iluminação pública inteligente– Sistemas centralizados de regulação e monitorização com controlo DALI ou 0-10V.
Iluminação do túnel– Luminárias de alta potência com regulação de intensidade e comunicação de falhas.
Iluminação arquitetônica e de fachada– Sistemas RGB e tunable-white que requerem controle DMX.
Iluminação de estádios e esportes– Projetores de alta potência com dimerização e controle no local.
Iluminação industrial de alto brilho– Iluminação de armazéns e fábricas com detecção de movimento e captação de luz natural.
Iluminação Marinha e Offshore– Dispositivos resistentes à corrosão para navios e plataformas offshore.
Iluminação movida a energia solar– Sistemas fora da rede com gerenciamento e dimerização de bateria.
A Autoridade de Transportes Terrestres de Singapura estava a atualizar 25.000 luzes de rua para luminárias LED inteligentes com regulação centralizada de regulação de intensidade e comunicação de falhas através do protocolo DALI. O projeto exigia conectores capazes de transportar sinais de alimentação e de controle DALI em um único cabo, reduzindo a complexidade da instalação e o custo do cabo. A Reunion forneceu a série M16 com configuração híbrida 2+4 (2 pinos de alimentação para driver de LED, 4 pinos de sinal para DALI), vedação IP67 e chicotes de cabos PUR pré-montados.Mais de 25.000 conectores foram entregues em todo o projeto. Após 2 anos de operação no clima tropical de Singapura (alta umidade, chuvas fortes), o projeto relatouuma taxa de falha do conector de 0,01%. O cliente creditou o design híbrido 2+4 por permitir uma instalação de cabo único, reduzindo o tempo de fiação em 35% em comparação com instalações anteriores de energia/sinal separadas.
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável ao M16 usado em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
A linha de produção de conectores LED M16 da Reunion opera sob rígidos controles de processo. A vedação IP67 é verificada em cada lote de produção através de testes de imersão reais. Registros de testes, certificados de materiais e relatórios de inspeção são retidos para cada lote, apoiando suas auditorias de qualidade e requisitos de documentação do cliente.
A configuração híbrida 2+4 é especialmente valiosa parasistemas de iluminação LED inteligentes onde são necessários sinais de potência e controle:
2 pinos de alimentação fornecer alta corrente (10A) a 250V para o driver de LED.
4 pinos de sinal transportar sinais de controle de baixa tensão (por exemplo, DALI, DMX, dimerização de 0-10V ou dados RS-485).
Ao combinar ambos em um conector, você elimina a necessidade de cabos de alimentação e de sinal separados, reduzindo o tempo de instalação, o custo dos cabos e o espaço no painel. Isto é especialmente valioso para a iluminação pública inteligente, onde as luminárias estão frequentemente espaçadas umas das outras, e a utilização de um único cabo híbrido é significativamente mais económica do que a utilização de cabos de alimentação e controlo separados.
Sim – a configuração híbrida 2+4 oferece4 contatos de sinal independentes, permitindo que vários protocolos sejam transportados no mesmo conector. Por exemplo:
DALI requer 2 fios (dados + terra).
DMX(RS-485) requer 3 fios (dados+, dados-, terra).
Escurecimento 0-10V requer 2 fios (dim + terra).
Com 4 pinos de sinal, você pode suportar DALI (2 pinos) + um canal de controle adicional ou uma implementação DMX completa (3 pinos) + um sobressalente. Para aplicações que exigem mais linhas de sinal (por exemplo, branco ajustável + controle de cores RGB), recomendamos o uso de configurações de 5, 6 ou 8 pinos. Nossa equipe de engenharia pode ajudá-lo a selecionar a configuração de pinos ideal para seus requisitos de protocolo específicos.
Para alcançar e manter a vedação IP67/IP68 em instalações LED externas, a Reunion recomenda:
Torque de acoplamento– Aperte manualmente a porca de acoplamento até que o O-ring entre em contato com a superfície do painel e, em seguida, aplique um torque adicional de0,6-0,8Nmusando uma chave dinamométrica. Não exceda 1,0Nm.
Inspeção do anel de vedação– Substitua o O-ring se houver deformação, rachadura ou endurecimento visíveis.
Cronograma de substituição– Para instalações externas de LED (ciclagem térmica diária, exposição UV, chuva), substitua os O-rings a cada 2-3 anos como parte da manutenção preventiva.
Raio de curvatura do cabo– Mantenha um raio de curvatura mínimo de5× diâmetro do cabo na entrada do conector para evitar tensão na vedação do cabo.
Orientação do cabo– Para instalações externas, oriente a saída do cabo para baixo para evitar acúmulo de água próximo à interface de vedação.
Limpeza– Limpe a parte externa do conector com detergente neutro e água antes de reconectá-lo para evitar que detritos comprometam a vedação.
