O conector à prova d'água da série M16 é a interconexão industrial de médio porte da Reunion, projetada para preencher a lacuna entre os conectores M12 compactos e os conectores de alimentação M20/M25 maiores. Certificado de acordo com os padrões de vedação IP67/IP68, este conector circular rosqueado combina uma interface robusta de 16 mm com proteção ambiental adequada para ambientes de lavagem, instalações externas e equipamentos industriais com requisitos moderados de energia.

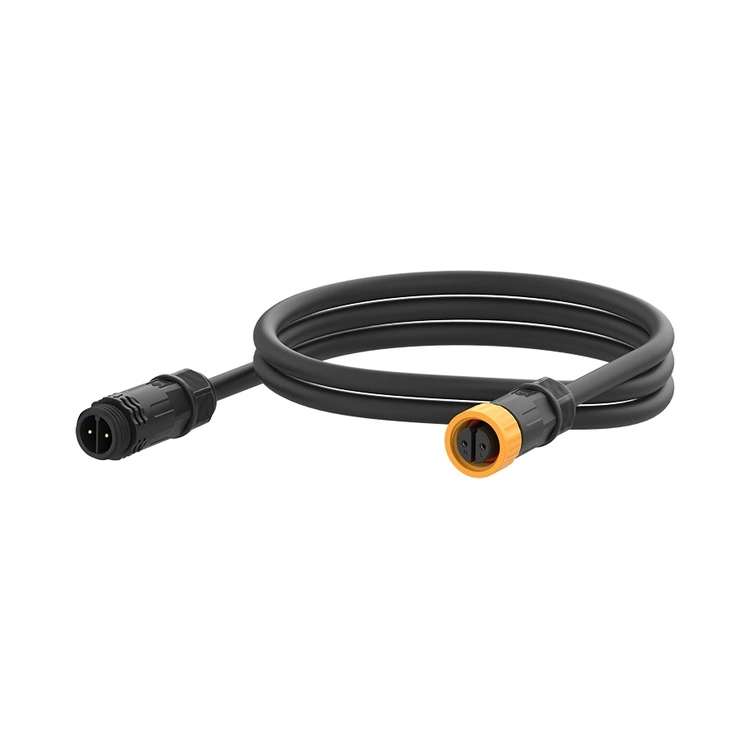

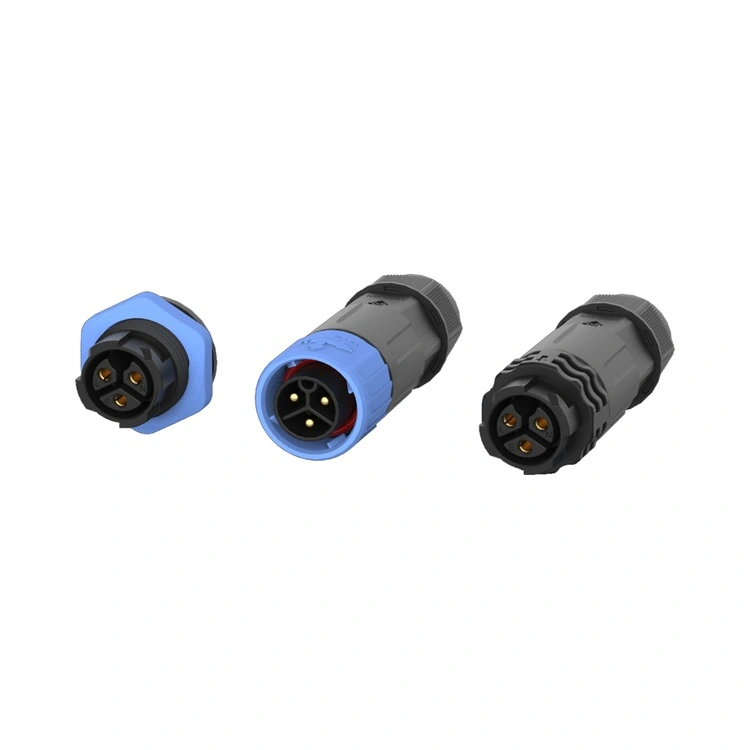

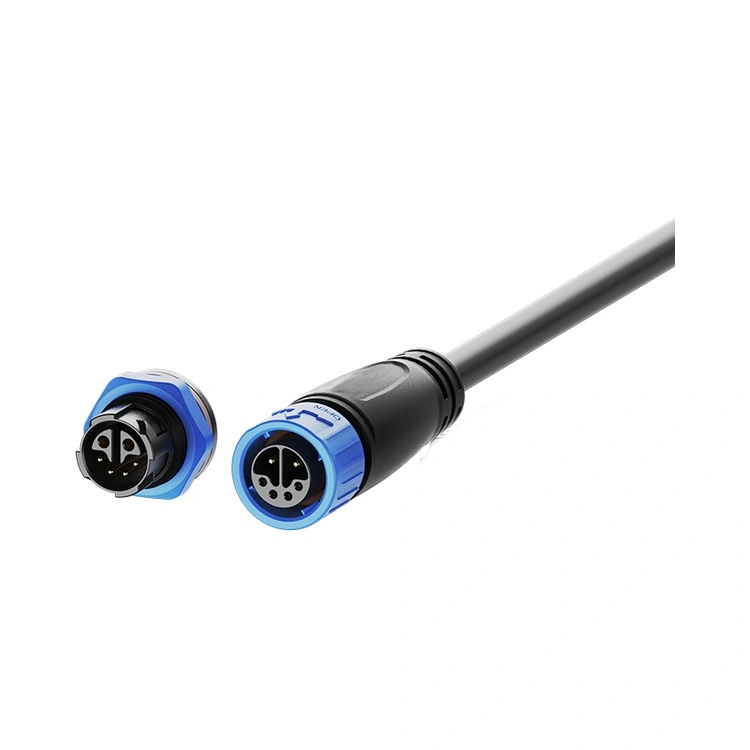

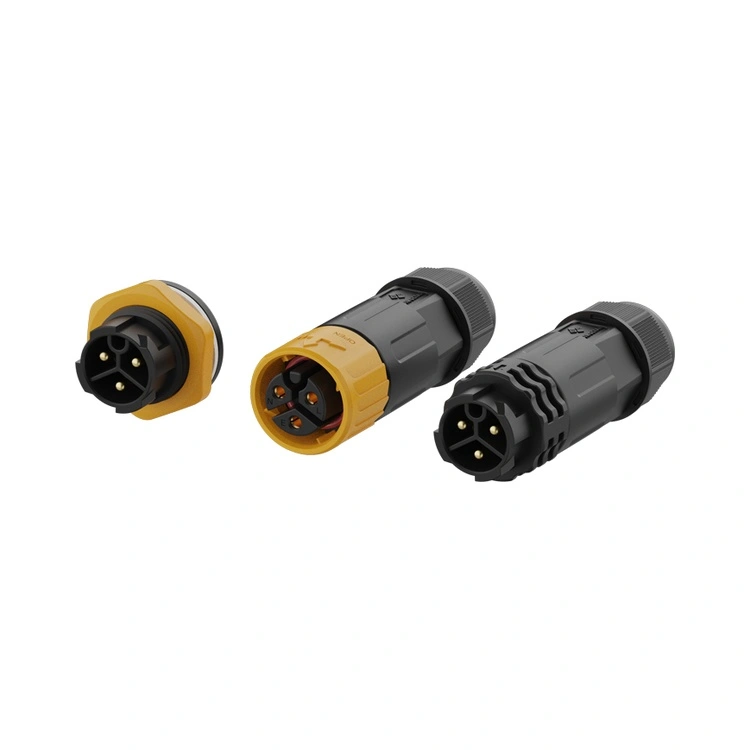

Os contatos são usinados em latão com revestimento de ouro seletivo, mantendo uma resistência de contato baixa e zibelina ao longo de centenas de ciclos de acoplamento. A Reunion fabrica a série M16 por meio de um processo verticalmente integrado – desde a usinagem de precisão até a montagem automatizada e testes 100% elétricos. Disponível nas versões para montagem em painel e montagem em cabo, com terminações de solda ou PCB, a série M16 se adapta a diversos designs de equipamentos. Para engenheiros que necessitam de um conector que ofereça mais capacidade de corrente do que o M12, mas em um formato ainda compacto, este conector fornece uma solução de interconexão confiável e selada.
| Recurso | Beneficiar |
| Vedação Ambiental IP67/IP68 | Suporta poeira, imersão temporária e imersão prolongada – confiável para instalações de lavagem, externas e marítimas. |
| Configurações de 2 a 8 pinos | Suporta conexões de energia simples, aplicações de sinais múltiplos e sinais de energia híbridos. |
| Opção híbrida de 2+4 pinos | Combina alimentação (2 pinos, 10A) e sinal (4 pinos, 3A) em um único conector – reduz a contagem de cabos e o espaço do painel. |
| Classificações atuais até 15A | Suporta cargas de energia moderadas – adequado para motores, atuadores e iluminação LED. |
| Mecanismo de travamento rosqueado | Acoplamento resistente à vibração – evita o afrouxamento devido ao movimento das máquinas e aos ciclos térmicos. |
| Contatos de latão banhado a ouro | Baixa resistência de contato (≤3mΩ) e proteção contra corrosão – mantém o desempenho em ambientes úmidos. |
| Carcaça PA66 de alta temperatura | Operação de -40°C a +105°C — cobre temperaturas extremas industriais e externas. |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 6 pinos | 7 pinos | 8 pinos | 2+4 pinos |
| Classificação de tensão | 250 V | 250 V | 250 V | 250 V | 125V | 50 V | 50 V | 250V+50V |
| Classificação atual | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Seção de Fio | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura operacional: -40°C ~ +105°C
Classificação de proteção: IP67 / IP68 (acoplado)
Material da carcaça: termoplástico de alta temperatura
Material de contato: liga de cobre banhado a ouro
Resistência de contato: ≤3mΩ
Ciclos de acasalamento: ≥500
Classificação de inflamabilidade: UL 94 V-0
Todos os materiais em conformidade com RoHS
| Aspecto | Série Reunião M16 | Marcas M16 Europeias Premium | M16 sem marca de baixo custo |
| Preço | Preços amigáveis ao volume | 3-4× maior | Mais barato antecipadamente |
| Classificação de vedação | IP67/IP68 – padrão | IP67 típico | Reivindicações não verificadas |
| Classificação atual | Até 15A | Até 15A típico | Variável |
| Opções de fixação | 2 ~ 8 pinos mais híbrido 2 + 4 pinos | Alcance limitado | Seleção incompleta |
| Teste 100% Elétrico | Cada unidade | Baseado em amostra | Aleatório ou nenhum |
| Rastreabilidade | ERP rastreável desde a resina até o conector acabado | Sim | Nenhum |
| Tempo de espera | 10-17 dias | 4-8 semanas | Imprevisível |
| Quantidade mínima de personalização | Baixo (100 peças) | Alto (500+) | Não oferecido |
| Suporte Técnico | Resposta 24 horas por dia da equipe de engenharia de 10 pessoas | Bom, mas mais lento | Limitado |
| Certificações ISO | 9001, 14001, 13485 | Geralmente 9001 | Normalmente nenhum |
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável ao M16 usado em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
A linha de produção M16 da Reunion opera sob rígidos controles de processo. A vedação IP67/IP68 é verificada em cada lote de produção através de testes de imersão reais. Registros de testes, certificados de materiais e relatórios de inspeção são retidos para cada lote, apoiando suas auditorias de qualidade e requisitos de documentação do cliente.
A configuração híbrida 2+4 combina dois contatos de alimentação (classificados em 10A, 250V) e quatro contatos de sinal (classificados em 3A, 50V) em um único invólucro de conector. Este design oferece vantagens significativas:
Reduz a contagem de cabos – Em vez de usar cabos de alimentação e de sinal separados, um cabo transporta ambos.
Economiza espaço no painel – Um recorte de painel substitui dois.
Simplifica a instalação – Um conector para combinar em vez de dois.

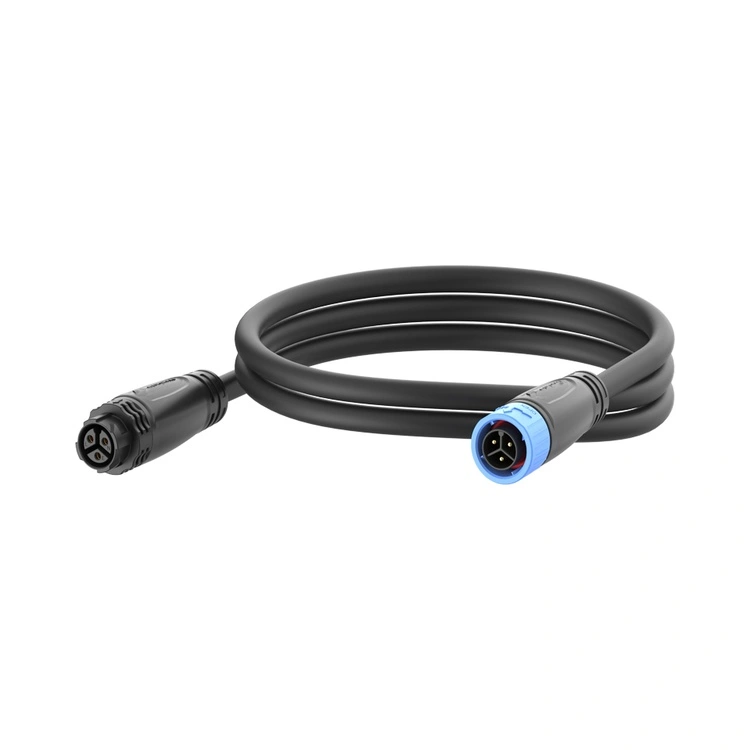

As aplicações típicas incluem acionamentos de motor (alimentação + feedback do codificador), luminárias LED (alimentação + controle DALI) e sensores industriais que requerem energia e dados. Se o seu dispositivo necessita de energia >4A e também transporta sinais de baixa tensão, o híbrido 2+4 costuma ser a solução mais eficiente.
Ambas as classificações estão disponíveis no mesmo projeto de conector, mas a diferença prática é:
IP67 – Protegido contra imersão temporária (1m por 30 minutos). Adequado para a maioria das aplicações externas e de lavagem.
IP68 – Protegido contra imersão contínua (profundidade e duração especificada pelo cliente). Adequado para instalações marítimas, de sensores submersos e propensas a inundações.
O padrão M16 da Reunion tem classificação IP67. Para IP68, usamos materiais de O-ring aprimorados e sobremoldagem opcional. Especifique a profundidade e duração de imersão esperadas (por exemplo, "IP68, 2 m por 24 horas") e nossa equipe de engenharia confirmará a adequação.
Para alcançar e manter a vedação IP67, a Reunion recomenda:
Torque correspondente – Aperte manualmente a porca de acoplamento até que o anel de vedação entre em contato com a superfície do painel e, em seguida, aplique um torque adicional de 0,6-0,8 Nm usando uma chave de torque. Não exceda 1,0Nm.
Inspeção do anel de vedação – Substitua o anel de vedação se deformação, rachadura ou endurecimento forem visíveis.
Cronograma de substituição – Anualmente para aplicações de lavagem diária; a cada 2-3 anos para ambientes industriais padrão.
Raio de curvatura do cabo – Mantenha o diâmetro mínimo do cabo de 5× na entrada do conector.
Orientação – Para aplicações externas/lavagem, oriente a saída do cabo para baixo.
