Conjunto de cabos do robô

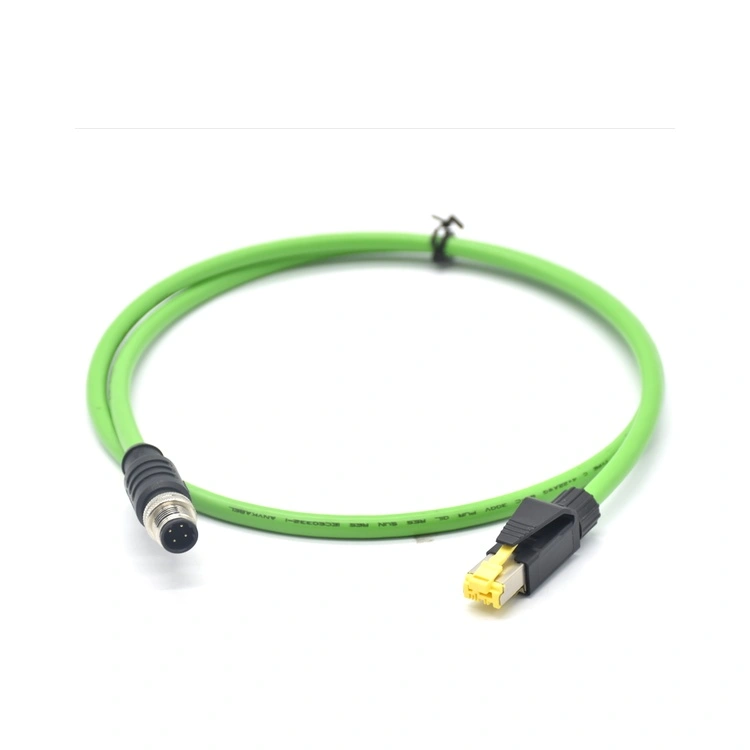

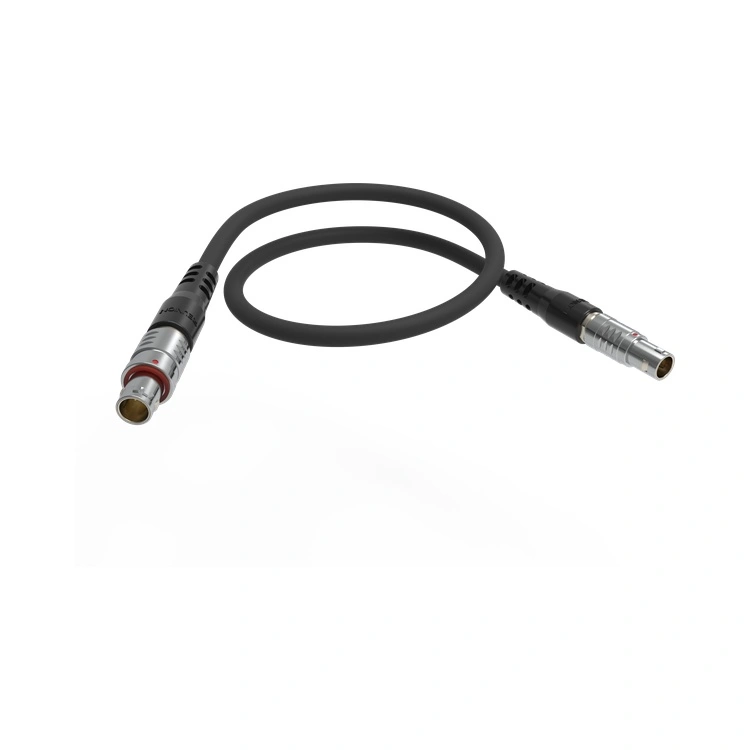

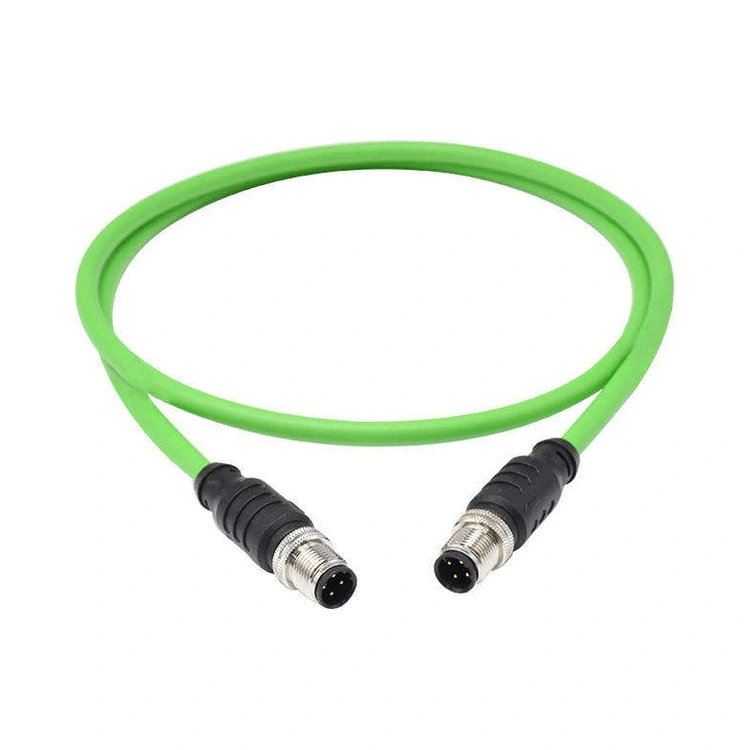

A Reunion fabrica o conjunto de cabos do robô em instalações certificadas pela ISO 9001 com total rastreabilidade, usando equipamentos automatizados de processamento de fios e sobremoldagem de precisão para garantir qualidade consistente. Os conjuntos estão disponíveis com uma ampla variedade de opções de conectores – incluindo conectores push-pull de metal, conectores da série M8/M12, conectores Ethernet RJ45 e conectores sobremoldados personalizados – e podem ser configurados para atender aos requisitos específicos de roteamento de cabos e movimento de diferentes modelos de robôs.

Principais argumentos de venda

Especificações Técnicas Completas

Personalização – Adaptada ao caminho exato do seu braço robótico

Não existem duas células robóticas idênticas. A equipe interna de engenharia da Reunion trabalha diretamente com seus projetistas mecânicos para criar um conjunto de cabos de robô industrial que siga o caminho de articulação específico do seu braço – seja um robô articulado de 6 eixos, um SCARA ou um cobot colaborativo.

O que podemos personalizar

Configuração do chicote – Combine energia, codificador, Ethernet e tubulação pneumática em um único pacote embalado ou sub-chicotes separados para substituição modular.

Orientação do conector – Especifique ângulos de saída de 0°, 45° ou 90° para evitar dobras apertadas diretamente no conector — um descuido comum de projeto que reduz a vida útil do cabo em 60%.

Curvas pré-formadas – Podemos definir termicamente curvas nos cabos para corresponder à postura neutra do seu robô, reduzindo o estresse durante a posição inicial.

Material da jaqueta – Escolha PUR para exposição a óleo/refrigerante, TPE para alta flexibilidade/baixa temperatura ou FEP/Teflon para calor extremo (até 200°C).

Cor e marcação de sobremoldagem – Adicione ramificações numeradas, etiquetas de circuito ou códigos QR para rápida identificação de manutenção – um recurso elogiado por técnicos de serviço de campo.

Nosso processo de fabricação – rastreável, repetível e confiável

Inspeção de entrada de material – Cada bobina de cabo é verificada quanto à resistência do condutor e espessura do isolamento antes da liberação.

Corte e decapagem automatizados – Comprimentos medidos a laser com precisão de ±1 mm; remoção zero de cortes para evitar danos ao condutor.

Roteamento de submontagem - Cabos colocados em placas de chicote com enrolamento em espiral ou manga trançada para proteção contra abrasão.

Montagem do conector e controle de torque – Todos os conectores rosqueados são apertados com o torque especificado (ferramentas digitais com trilha de auditoria).

Sobremoldagem (Ferramentas Internas) – Moldagem por injeção vertical com geometria de alívio de tensão integrada; peso do tiro e temperatura registrada.

Teste 100% elétrico - Continuidade (todos os pinos), resistência de isolamento (≥100 MΩ) e resistência dielétrica (1,5 kV CA).

Testes de amostra – Por lote, executamos cinco montagens em plataformas de teste personalizadas para validar

Inspeção Final e Embalagem – Verificação visual sob ampliação; sacos antiestáticos + caixas de exportação com números de série individuais.

Certificações que geram confiança

A Reunion mantém certificações ativas que são verificáveis ​​publicamente por meio de registradores terceirizados:

ISO 9001:2015  – Sistema de gestão da qualidade

ISO 14001:2015 - Gestão ambiental

ISO 13485:2016 - Qualidade de dispositivos médicos (aplicável a conjuntos de cabos de robôs cirúrgicos)

RoHS e REACH – Conformidade total com as restrições de substâncias da UE; relatórios de teste disponíveis mediante solicitação

Perguntas frequentes (Perguntas frequentes)

P: É possível integrar Ethernet e feedback do codificador no mesmo conjunto de cabos de robô industrial sem interferência de sinal?

R: Absolutamente. Nossa construção de blindagem dupla (folha sob trança) fornece eficácia de blindagem >90 dB. Também separamos os pares de sinais dos condutores de potência em pelo menos 2 mm dentro do feixe, usando um preenchimento central ou fita divisória. Em ambientes de alto ruído (por exemplo, soldagem por pontos com pulsos de 1.000 A), recomendamos adicionar uma trança geral em todo o chicote – validamos essa configuração em robôs de soldagem por resistência com zero erros de comunicação ao longo de 12 meses.

P: Qual é a sua política de garantia para este conjunto de cabos de robô industrial?

R: Oferecemos uma garantia de fabricação de 24 meses a partir da data de envio, cobrindo a integridade do conector, a confiabilidade da solda e a vedação do molde. A vida flexível é validada por lote, mas não é garantida contra abuso mecânico (por exemplo, curvatura abaixo do raio especificado ou excesso do ângulo de torção). Para contratos de alto volume, oferecemos prazos de garantia estendidos com base em projeções anuais de uso.

P: Qual é o prazo de entrega típico para um conjunto de cabo de robô articulado personalizado?

Prazos de entrega típicos da Reunion para conjuntos de cabos de robôs articulados:

Amostras de protótipos – 10 a 15 dias (1 a 10 montagens).

Produção piloto – 15 a 20 dias (10 a 100 montagens).

Ordens de produção – 20 a 25 semanas (mais de 500 montagens).

Os prazos de entrega podem variar com base na disponibilidade do cabo, prazos de entrega do conector e complexidade da montagem. Recomendamos envolver o Reunion no início do seu ciclo de design para garantir prazos de entrega e suporte de design ideais.
