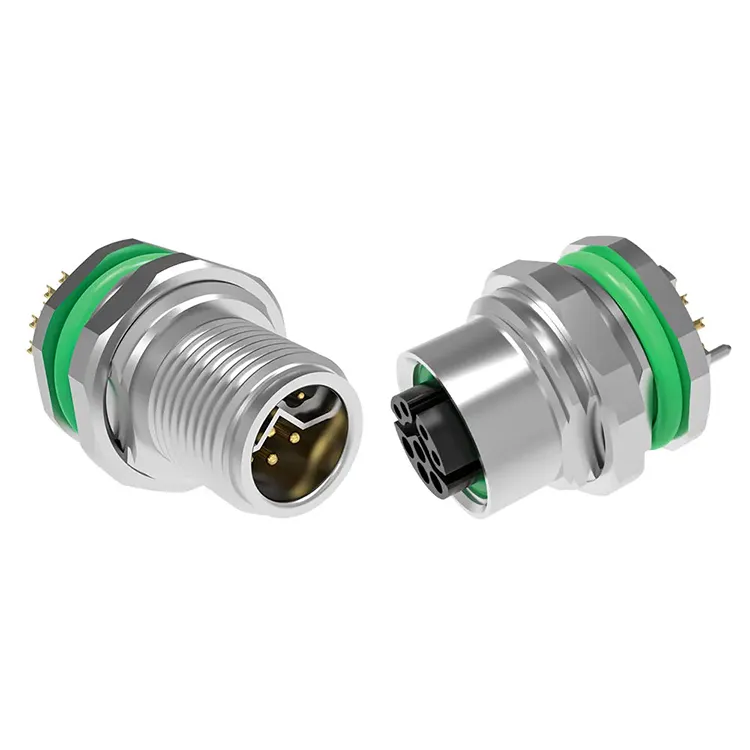

Reuniãofornece oConector industrial série M12como uma solução versátil de interconexão para automação de fábrica, sensores, atuadores, sistemas fieldbus, Ethernet industrial e distribuição de energia. Com configurações de 2 a 17 pinos, diversas opções de codificação, proteção IP67 e opções de blindagem e montagem de cabos, a família de conectores foi projetada para ambientes industriais exigentes, onde conexões elétricas e mecânicas estáveis são essenciais.
Um conector M12 é mais do que um conector circular compacto. Sua interface rosqueada padronizada, sistema de codificação, vedação ambiental e amplas configurações elétricas tornam-no uma importante tecnologia de conexão para equipamentos de automação modernos. A série M12 pode suportar aplicações que vão desde sensores e dispositivos IO-Link até PROFIBUS, DeviceNet, CANopen, Ethernet industrial, sistemas servo e distribuição de energia CC. Este guia explica as principais especificações, opções de codificação, cenários de aplicação, fatores de seleção e considerações de qualidade que os engenheiros e as equipes de compras devem avaliar ao escolher um conector industrial M12.
Índice
Por que o conector M12 é amplamente utilizado na automação industrial?
Quais são as principais especificações de um conector industrial M12?
Como as opções de codificação M12 diferem?
Onde os conectores industriais M12 são comumente usados?
Como você deve selecionar o conector M12 correto?
Quais fatores de qualidade os compradores devem verificar?
Perguntas frequentes sobre conectores industriais M12
Por que o conector M12 é amplamente utilizado na automação industrial?
Equipamentos industriais precisam de conexões que permaneçam estáveis apesar da vibração, umidade, mudanças de temperatura, poeira e manutenção frequente. O formato M12 atende a esses requisitos com um design circular compacto e mecanismo de acoplamento roscado.
Para engenheiros de automação, uma de suas principais vantagens é a flexibilidade. Diferentes configurações de codificação M12 são projetadas para diferentes funções elétricas e de comunicação, ajudando a evitar conexões incompatíveis. O conector pode, portanto, ser integrado em sensores, atuadores, gabinetes de controle, dispositivos de campo, motores, redes Ethernet e outros equipamentos industriais.
As especificações do produto Reunion indicam que sua série M12 foi projetada de acordo com os padrões relevantes DIN EN 61076-2-101/109/111 e pode atingir proteção IP67 quando combinada. A linha de produtos também inclui configurações blindadas e não blindadas, oferecendo opções para aplicações com diferentes requisitos de compatibilidade eletromagnética.
Para usuários industriais, esta combinação de dimensões padronizadas, opções de codificação, proteção ambiental e flexibilidade de aplicação pode simplificar o projeto e a manutenção da fiação.
Quais são as principais especificações de um conector industrial M12?
Escolher um conector com base apenas no seu tamanho físico pode resultar em uma conexão inadequada. Classificações elétricas, codificação, contagem de pinos, blindagem, proteção ambiental e método de terminação devem ser considerados antes da compra.
| Parâmetro | Gama/recurso típico da série M12 | Consideração de aplicação |
|---|---|---|
| Contagem de alfinetes | 2–17 pinos dependendo do código | Escolha de acordo com os requisitos de potência e sinal |
| Classificação atual | Aproximadamente 0,5–16A dependendo do código | Importante para sensores, atuadores, motores e circuitos de potência |
| Classificação de tensão | Aproximadamente 30–630 V dependendo da configuração | Deve corresponder à tensão operacional do equipamento |
| Classificação de proteção | IP67 quando acoplado | Adequado para muitos ambientes empoeirados, úmidos e de lavagem |
| Material de contato | Latão com banho de ouro | Suporta contato elétrico estável e resistência à corrosão |
| Isolador | PA66 | Fornece isolamento elétrico dentro do conector |
| Resistência de contato | ≤3mΩ para o intervalo especificado | A menor resistência ajuda a manter a eficiência elétrica |
| Faixa de temperatura | -25°C a +85°C | Verifique em relação ao ambiente operacional real |
| Blindagem | Versões blindadas e não blindadas | A blindagem pode ser importante em ambientes eletricamente ruidosos |
| Conformidade Ambiental | Materiais compatíveis com RoHS | Útil para projetos com requisitos de conformidade ambiental |
A classificação exata depende sempre da codificação e configuração selecionadas. Por exemplo, as especificações publicadas pelo fabricante listam capacidades de corrente mais altas para versões de código S e código L do que para diversas configurações orientadas a sinais. Portanto, o código do conector deve ser selecionado juntamente com os requisitos elétricos, em vez de ser tratado como um detalhe secundário.
Como as opções de codificação M12 diferem?
A codificação M12 é um dos fatores mais importantes na seleção de um conector industrial. Diferentes arranjos de codificação destinam-se a diferentes funções elétricas ou de comunicação.
- Código A:Comumente usado para sensores, atuadores, dispositivos IO-Link e aplicações de sinal DC. As configurações podem variar de 2 a 17 pinos.
- Código B:Comumente associado a PROFIBUS, DeviceNet e outras aplicações de fieldbus.
- Código C:Projetado para aplicações de energia CA e disponível em múltiplas configurações de pinos.
- Código D:Usado para aplicações Ethernet industriais, como conexões de rede de 100 Mbps.
- Código X:Projetado para aplicações Ethernet de alta velocidade e normalmente usa uma configuração de 8 pinos.
- Código S:Destinado a energia CA de corrente mais alta e aplicações relacionadas a servos.
- Código L:Projetado para distribuição de energia CC e requisitos de corrente mais elevados.
O sistema de codificação ajuda a reduzir a possibilidade de conexão de circuitos incompatíveis. Os engenheiros devem confirmar o código do conector, a disposição dos pinos, a tensão, a corrente e a interface de acoplamento especificada pelo fabricante do equipamento antes de finalizar um componente.
Onde os conectores industriais M12 são comumente usados?
O formato compacto e a proteção ambiental dos conectores M12 os tornam adequados para muitos pontos de conexão industriais.
Automação de Fábrica
Os conectores M12 são frequentemente usados para conectar sensores de proximidade, sensores fotoelétricos, atuadores, módulos de E/S e dispositivos de controle. Sua interface padronizada pode simplificar a fiação e a manutenção da máquina.
Ethernet Industrial
As configurações de código D e código X podem ser usadas para conexões de rede industrial. Em linhas de produção automatizadas, conexões Ethernet confiáveis são importantes para a comunicação entre dispositivos de campo, controladores, switches e outros equipamentos de rede.
Robótica e Sistemas de Movimento
Equipamentos robóticos podem expor os conectores a vibrações e movimentos repetidos. Um sistema de acoplamento roscado fornece uma conexão mecânica projetada para resistir ao afrouxamento acidental em condições normais de operação.
Equipamento externo e de lavagem
Com uma classificação IP67 quando adequadamente acopladas, configurações M12 adequadas podem ser usadas em ambientes onde o equipamento pode encontrar água, poeira ou processos de limpeza de rotina. A instalação e vedação corretas continuam sendo essenciais para atingir o nível de proteção especificado.
Distribuição de energia
As opções de código S e código L expandem a plataforma M12 além dos sinais de baixa potência. Dependendo da configuração selecionada, a série pode suportar conexões de alimentação CA ou CC de corrente mais alta para equipamentos industriais.
Como você deve selecionar o conector M12 correto?
Um processo de seleção sistemático pode ajudar a evitar problemas de compatibilidade e custos de substituição desnecessários. Antes de fazer um pedido, avalie os seguintes fatores:
- Identifique o aplicativo:Determine se a conexão se destina a sensores, comunicação de dados, energia, motores ou funções mistas.
- Confirme a codificação:Selecione A, B, C, D, X, S, L ou outra configuração aplicável com base na interface do equipamento.
- Verifique os requisitos dos pinos:Certifique-se de que o número de contatos seja suficiente para todos os circuitos de alimentação e sinal necessários.
- Verifique as classificações elétricas:Compare as classificações de tensão e corrente do conector com os requisitos reais do sistema.
- Avalie as condições ambientais:Considere água, poeira, produtos químicos, vibração, temperatura e exposição externa.
- Determine os requisitos de blindagem:Versões blindadas podem ser consideradas onde a interferência eletromagnética pode afetar a integridade do sinal.
- Selecione a rescisão:Dependendo da estrutura do equipamento, as opções podem incluir terminações de solda, solda por imersão, crimpagem ou cabo voador.
- Confirme os requisitos do cabo:O material do cabo, o comprimento, a flexibilidade, o raio de curvatura e a orientação do conector devem corresponder ao ambiente de instalação.
Para projetos que envolvem vários tipos de conectores, também é útil preparar um cronograma de conexão mostrando o dispositivo, o código do conector, a contagem de pinos, a função elétrica, a especificação do cabo e a interface correspondente. Isso fornece uma referência prática para equipes de compras e produção.
Quais fatores de qualidade os compradores devem verificar?
A qualidade do conector industrial está intimamente relacionada à estabilidade da conexão a longo prazo. Um produto pode parecer semelhante externamente, embora tenha diferenças significativas em materiais de contato, revestimento, vedação, consistência de montagem e inspeção elétrica.
Reunião afirma que sua série M12 usa contatos de latão banhados a ouro, isoladores PA66 e uma resistência de contato declarada de não mais que 3mΩ. O fabricante também descreve testes 100% elétricos para cada unidade e verificação de imersão IP67 em nível de lote. Suas informações de qualidade publicadas listam ainda a conformidade com ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 e RoHS dentro de sua estrutura de qualidade e conformidade.
Para as equipes de compras, os seguintes pontos de verificação de qualidade são particularmente úteis:
- Especificações de material e revestimento
- Resistência de contato e desempenho de isolamento
- Verificação de proteção IP
- Requisitos do ciclo de acoplamento mecânico
- Desempenho de blindagem quando aplicável
- Procedimentos de teste elétrico
- Rastreabilidade de lote e documentação de inspeção
- Consistência de montagem e terminação de cabos
Esses fatores fornecem uma base mais completa para avaliar um conector industrial do que apenas o preço unitário. Para projetos OEM e de grande volume, o suporte de engenharia, a capacidade de personalização, a rastreabilidade da produção e a consistência da entrega também podem influenciar o valor total da aquisição.
Perguntas frequentes sobre conectores industriais M12
O que é um conector industrial da série M12?
Um conector industrial da série M12 é um conector circular compacto com uma interface roscada nominal de 12 mm. É amplamente utilizado para sensores industriais, atuadores, equipamentos de automação, redes de comunicação e conexões de energia. Diferentes configurações de codificação e pinos permitem que a mesma plataforma geral de conector atenda a diferentes aplicações.
Um conector M12 é à prova d’água?
Configurações M12 adequadas podem alcançar proteção IP67 quando devidamente acopladas. Isto significa que o produto especificado pode fornecer proteção contra entrada de poeira e imersão temporária em água sob condições de teste definidas. O desempenho real depende do correto acoplamento, vedação dos componentes, instalação e configuração do produto.
Qual é a diferença entre os conectores M12 de código A e código D?
Os conectores M12 de código A são comumente usados para sensores, atuadores, IO-Link e aplicações de sinal geral ou CC, enquanto as versões de código D são projetadas principalmente para aplicações Ethernet industriais. A codificação evita que o tipo de conector errado seja acoplado acidentalmente.
Os conectores M12 podem transportar energia e dados?
Sim, dependendo da configuração. Certos arranjos de código A podem combinar funções de potência e sinal, enquanto aplicações que exigem maior potência e comunicação de dados separada podem usar diferentes códigos M12 para seus respectivos circuitos.
Como escolho o conector M12 correto para minha máquina?
Comece com a interface do dispositivo e identifique a codificação necessária, contagem de pinos, tensão, corrente, protocolo de comunicação, blindagem, classificação de proteção, tipo de cabo e método de terminação. Se o conector for um componente de reposição, também é recomendável combinar o número da peça original ou o desenho do equipamento.
Conclusão
O conector industrial da série M12 oferece uma solução de conexão padronizada e adaptável para sistemas de automação modernos. Sua gama de opções de codificação, configurações de pinos, classificações elétricas, opções de blindagem e proteção IP67 permitem suportar tudo, desde sensores e dispositivos IO-Link até Ethernet industrial e aplicações de energia de corrente mais alta. Para OEMs, integradores de sistemas e fabricantes de equipamentos industriais, selecionar o conector de acordo com as especificações elétricas e ambientais completas é essencial para um desempenho confiável em campo. Se precisar de ajuda para selecionar uma configuração adequada, um conjunto de cabos personalizado ou uma solução de volume para sua aplicação,Contate-nospara discutir suas necessidades com a equipe de engenharia e produção da Reunion.
