Reuniãodesenvolve soluções de conectores para aplicações que exigem conexões elétricas confiáveis, operação conveniente e integração compacta. OConector push-pull de metal série Bé um conector circular projetado em torno de um mecanismo de travamento automático push-pull, ajudando os fabricantes de equipamentos a estabelecer conexões seguras e, ao mesmo tempo, simplificar o acoplamento e a desconexão de rotina em aplicações industriais, de instrumentação, médicas e outras aplicações eletrônicas.

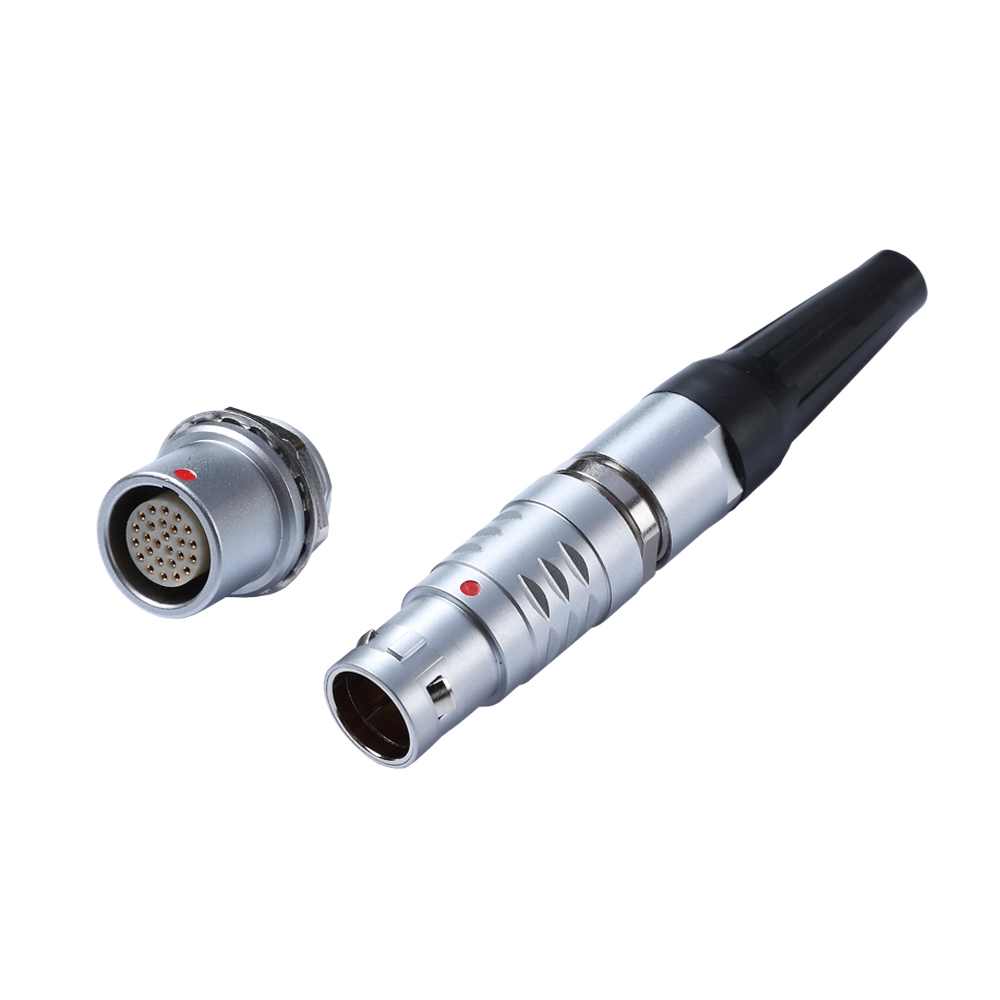

O conector push-pull de metal da série B combina uma caixa circular de metal com um mecanismo de travamento push-pull para suportar conexões elétricas rápidas e seguras. Dependendo da configuração selecionada, esta família de conectores pode acomodar vários arranjos de contatos, diferentes estilos de montagem e opções de solda, crimpagem ou terminação de PCB. Essas características fazem com que valha a pena considerá-lo para equipamentos que exigem conexões repetidas, instalação com uso eficiente de espaço e sinal confiável ou transmissão de energia. Este artigo explica como o conector funciona, suas principais vantagens de design, cenários de aplicação, critérios de seleção e considerações de qualidade. Ele também descreve as informações técnicas que os compradores devem confirmar com a Reunion antes de especificar um conector para um novo design ou projeto de substituição.
O conector push-pull de metal da série B é um conector elétrico circular que usa um mecanismo de travamento automático push-pull para conectar e desconectar componentes correspondentes. Ao contrário dos conectores roscados convencionais, que normalmente requerem aperto rotacional, um design push-pull permite aos usuários estabelecer uma conexão inserindo o plugue em seu receptáculo compatível. O mecanismo de travamento engata quando o conector está corretamente encaixado e é liberado através da ação de tração designada.
A carcaça metálica proporciona uma interface mecânica robusta e pode contribuir para a compatibilidade eletromagnética quando a estrutura de blindagem do conector está corretamente integrada ao equipamento. Dependendo da configuração, o conector pode suportar transmissão de sinal elétrico, fornecimento de energia ou uma combinação de requisitos de circuito.
As informações do produto da Série B da Reunion abrangem vários tamanhos e configurações de conectores. As opções disponíveis podem incluir construções retas ou angulares, diferentes arranjos de contato e métodos de terminação alternativos. Os compradores devem consultar o desenho e especificação do produto aplicável para verificar as características exatas do modelo selecionado.
Para obter informações detalhadas sobre o produto, visite a página do conector push-pull de metal série Reunion B.
O mecanismo push-pull foi projetado para simplificar as operações de conexão elétrica sem sacrificar a segurança da interface correspondente. Seu funcionamento pode ser entendido em três etapas.
Este princípio de funcionamento é particularmente útil em equipamentos que requerem mudanças frequentes de conexão, acesso para manutenção ou operação em espaços confinados. Ele pode reduzir o tempo gasto no manuseio repetitivo do conector em comparação com sistemas de conexão que exigem múltiplas etapas de aperto.
Contudo, o mecanismo de bloqueio não deve ser tratado como um substituto para uma instalação correcta. A tensão do cabo, o desalinhamento do conector, as peças correspondentes incompatíveis e o manuseio inadequado ainda podem comprometer o desempenho da conexão. Os usuários devem seguir as instruções do fabricante para acoplamento, liberação e gerenciamento de cabos.
O design de travamento automático suporta acoplamento rápido e liberação intencional. É útil quando os operadores precisam conectar ou desconectar circuitos elétricos regularmente sem girar repetidamente uma porca de acoplamento.
O invólucro metálico fornece uma estrutura de conector durável e pode suportar a continuidade da blindagem em sistemas projetados adequadamente. A proteção eficaz contra interferência eletromagnética depende da conexão completa, incluindo contato do invólucro, blindagem do cabo, aterramento e qualidade da instalação.
Diferentes projetos de equipamentos requerem diferentes números de circuitos elétricos. A família da Série B inclui múltiplas configurações de contato, permitindo que os engenheiros avaliem as opções de acordo com a contagem de sinais, requisitos de energia, espaço disponível e arquitetura de fiação. O número exato de contatos e suas classificações elétricas devem ser verificados para o modelo selecionado.
Dependendo da configuração do produto, as opções de terminação podem incluir:
O estilo de contato, o tamanho do condutor, as ferramentas de montagem e o espaço de instalação devem ser avaliados em conjunto antes que o conector seja especificado.
Os recursos de codificação ajudam a guiar o plugue na orientação de acoplamento correta. Isto pode reduzir o risco de alinhamento incorreto e melhorar a consistência da montagem, especialmente quando o equipamento contém vários conectores semelhantes.
O conector push-pull metálico da Série B pode ser considerado para equipamentos que se beneficiam de uma interface circular compacta e manuseio conveniente da conexão. A adequação real depende das classificações elétricas, mecânicas e ambientais do modelo selecionado.
Para aplicações médicas, críticas de segurança ou outras aplicações regulamentadas, o conector deve atender aos requisitos do projeto completo do equipamento. A descrição geral do produto de um conector não estabelece de forma independente a conformidade com todos os padrões específicos da aplicação.
Escolher um conector com base apenas na aparência ou no tamanho do invólucro pode levar a problemas de compatibilidade. Os engenheiros e as equipes de compras devem avaliar todos os requisitos elétricos e mecânicos antes de fazer um pedido.
Identifique quantos circuitos de potência e sinal o equipamento necessita. Considere a arquitetura de fiação pretendida e confirme se o inserto selecionado suporta o arranjo de contato necessário. Não presuma que conectores com dimensões externas semelhantes tenham layouts internos idênticos.
Verifique a corrente nominal e a tensão de trabalho para obter a configuração exata do conector. Esses valores podem variar com o diâmetro do contato, contagem de contatos, tamanho do condutor, temperatura e condições operacionais. A classificação máxima de um modelo nunca deve ser aplicada automaticamente a toda a série.
Escolha terminação de solda, crimpagem ou PCB de acordo com o projeto do equipamento e o processo de fabricação. Confirme as ferramentas necessárias, a especificação do cabo, o layout da PCB e o espaço de montagem disponível.
Verifique os números de peça do plugue e do receptáculo, as dimensões do invólucro, o recorte do painel, a disposição de montagem e a faixa de diâmetro do cabo. Para projetos de substituição, compare os desenhos do conector existente e a disposição dos contatos, em vez de confiar apenas no nome do produto.
Revise a temperatura operacional, umidade, vibração, choque mecânico, exposição à corrosão e proteção contra entrada. Selecione um nível de proteção apropriado ao ambiente pretendido e certifique-se de que toda a conexão montada atenda aos requisitos.
A tabela a seguir resume os principais fatores a serem considerados ao avaliar um conector Série B para um novo projeto de equipamento.
| Fator de seleção | O que verificar | Por que é importante |
|---|---|---|
| Contagem de contatos | Número e disposição dos contatos elétricos | Garante que o conector suporte os circuitos necessários |
| Avaliações elétricas | Corrente nominal, tensão de trabalho e especificações de contato | Ajuda a evitar sobrecarga elétrica e condições operacionais inadequadas |
| Tipo de rescisão | Configuração de solda, crimpagem ou PCB | Determina o método de fiação, ferramentas e requisitos de montagem |
| Orientação do conector | Construção reta ou angular, quando disponível | Ajuda a acomodar o roteamento de cabos e o espaço de instalação |
| Bloqueio e alinhamento | Peças correspondentes compatíveis e arranjo de codificação | Reduz riscos de acoplamento incorreto e de desconexão não intencional |
| Proteção ambiental | Classificação IP, condições de temperatura, umidade, vibração e corrosão | Suporta operação confiável no ambiente pretendido |
| Requisitos de serviço | Frequência esperada de acasalamento e acesso para manutenção | Ajuda a determinar se o conector é adequado ao fluxo de trabalho operacional |
Esta tabela é uma lista de verificação de seleção e não um substituto da ficha técnica oficial do produto. Confirme todos os valores críticos em relação à documentação técnica atual para obter o número exato da peça.
A instalação correta ajuda a preservar o desempenho do conector durante toda a vida útil do equipamento. Mesmo um conector bem projetado pode falhar prematuramente se for montado incorretamente ou exposto a condições fora dos seus limites nominais.
Os métodos de limpeza e lubrificantes, se permitidos, devem seguir as instruções do fabricante. Produtos químicos não aprovados ou ferramentas abrasivas podem danificar o revestimento de contato, o isolamento ou os componentes de vedação.
Para projetos OEM e pedidos de produção repetidos, a qualidade do conector deve ser avaliada através de requisitos documentados, e não apenas de reivindicações gerais. Uma avaliação estruturada pode ajudar as equipes de compras a comparar fornecedores e reduzir os riscos de integração.
Antes de aprovar um conector, considere os seguintes pontos:
A página de produtos da Série B da Reunion fornece um ponto de partida para avaliação do produto. Para decisões críticas de projeto, os compradores devem obter as especificações específicas do modelo atual e confirmar se a configuração proposta atende aos seus requisitos.
Sua principal vantagem é a combinação da operação de travamento automático push-pull e uma estrutura metálica de conector circular. Este design pode simplificar o acoplamento e a desconexão repetidos, ao mesmo tempo que oferece suporte a conexões seguras em equipamentos compatíveis.
Dependendo do modelo selecionado, as opções podem incluir contatos de solda, crimpagem e PCB. Os compradores devem confirmar o estilo de terminação disponível e os requisitos de montagem para obter o número exato da peça.
Pode ser adequado para equipamentos médicos e de diagnóstico compatíveis quando seus requisitos elétricos, mecânicos, de limpeza e ambientais corresponderem à aplicação. O fabricante completo do dispositivo deve verificar todos os requisitos regulamentares e de segurança relevantes antes do uso.
Não. A proteção ambiental varia de acordo com o projeto e a configuração do conector. Os compradores devem verificar a classificação IP declarada e se ela se aplica ao conjunto acoplado, ao conector não acoplado ou a outra condição especificada. Não presuma que apenas uma caixa de metal fornece proteção à prova d'água.
Forneça a contagem de contatos necessária, as classificações elétricas, os tipos de plugue e receptáculo, o método de terminação, as dimensões do cabo, os requisitos de montagem, o ambiente operacional e a quantidade estimada do pedido. Um número de peça, desenho ou amostra existente também pode ajudar o fornecedor a avaliar a compatibilidade.
O conector push-pull de metal da série B pode ser uma escolha prática para equipamentos que exigem manuseio de conexão conveniente, autotravamento seguro e uma interface elétrica circular compacta. A configuração correta depende da contagem de contatos, das classificações de corrente e tensão, do método de terminação, da compatibilidade mecânica e dos requisitos ambientais. Ao verificar as especificações detalhadas e validar o conector no equipamento pretendido, os engenheiros e as equipes de compras podem tomar decisões de fornecimento mais seguras. Explore o conector push-pull de metal da série B da Reunion para revisar as informações disponíveis do produto. Se você estiver planejando um novo design, substituindo um conector existente ou adquirindo componentes para produção em volume,Contate-nospara discutir seus requisitos técnicos, confirmar configurações compatíveis e solicitar detalhes de produtos para sua aplicação.
-
