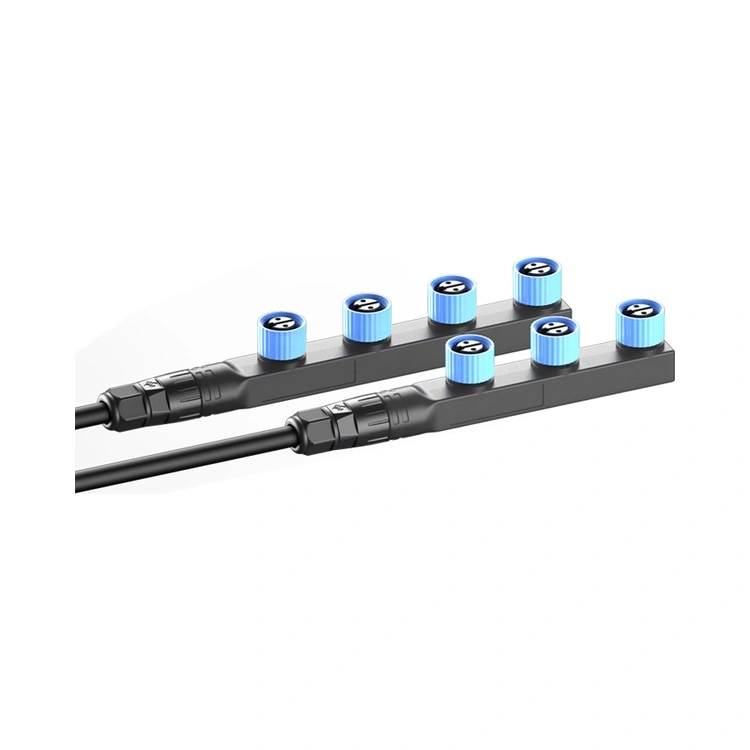

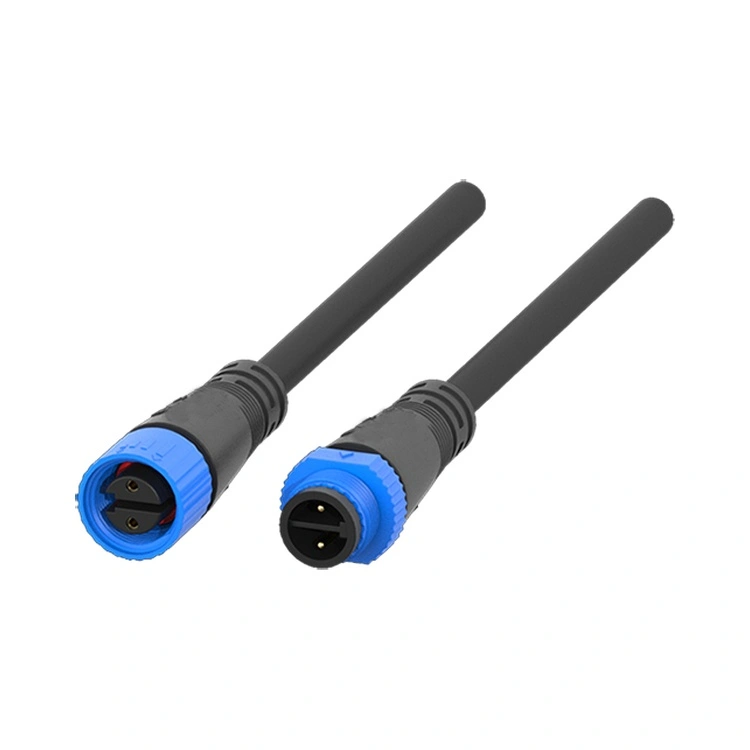

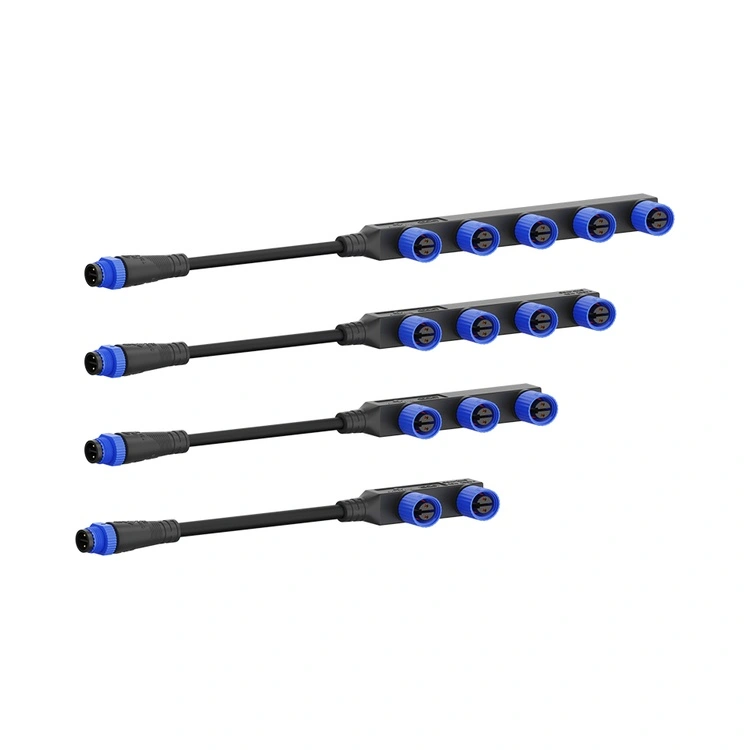

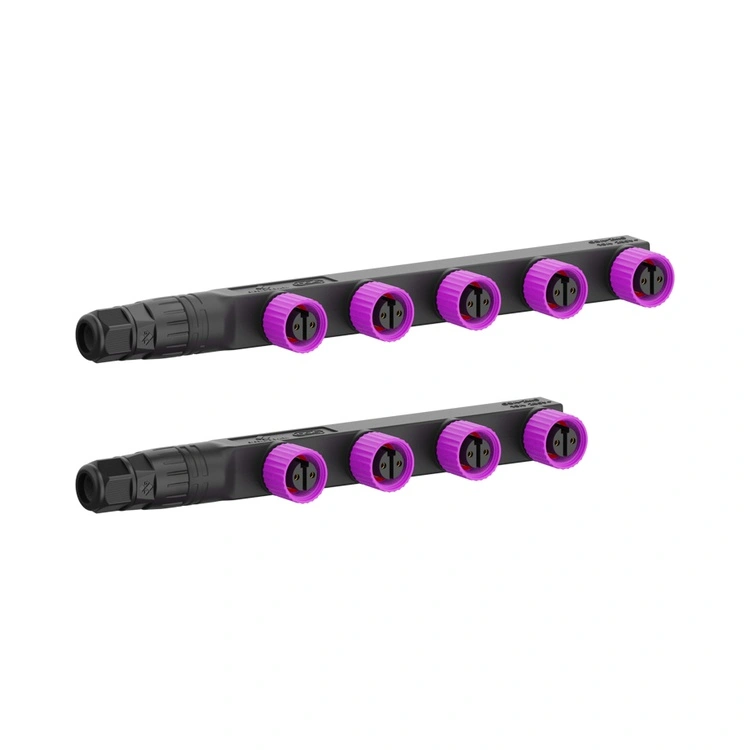

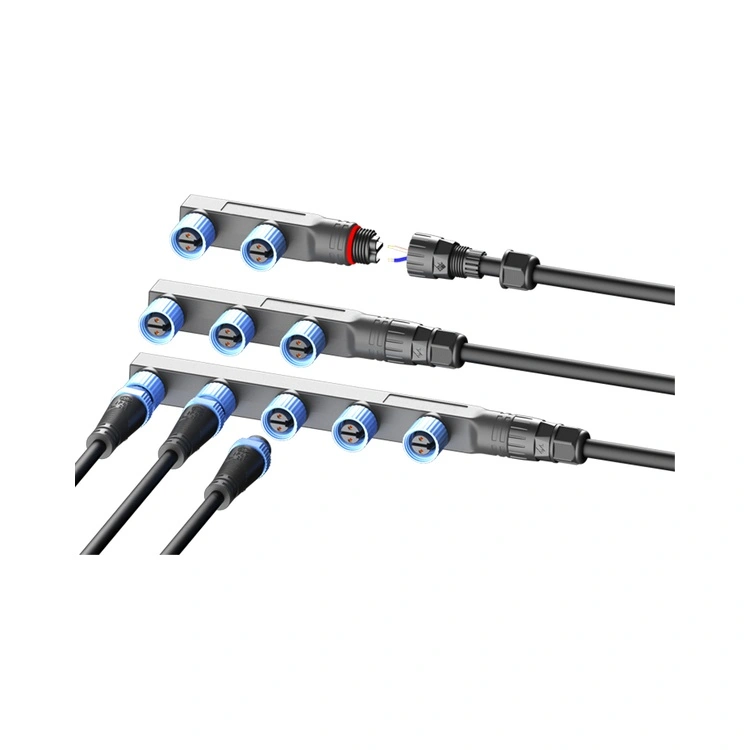

O conector de luz LED série M15 é a interconexão especializada da Reunion para a indústria de iluminação LED externa - um dos segmentos de mais rápido crescimento em iluminação industrial. Certificado de acordo com os padrões de interface de iluminação LED, este conector circular rosqueado combina um design compacto tipo F de 15 mm com vedação com classificação IP67, tornando-o adequado para iluminação pública, iluminação de túneis, iluminação arquitetônica, holofotes de estádios e telas LED externas.
A caixa do conector é construída em termoplástico PA66 de alta resistência, proporcionando excelente resistência às intempéries, proteção contra corrosão e durabilidade mecânica sem os problemas de peso e corrosão das alternativas de metal.
Um recurso de segurança importante da série M15 é seu design de partição interna multinúcleo – barreiras separadas entre os condutores de energia evitam curtos-circuitos causados por danos ao isolamento dos fios, um requisito crítico para instalações de LED de alta potência onde as fontes de alimentação podem fornecer mais de 500W.

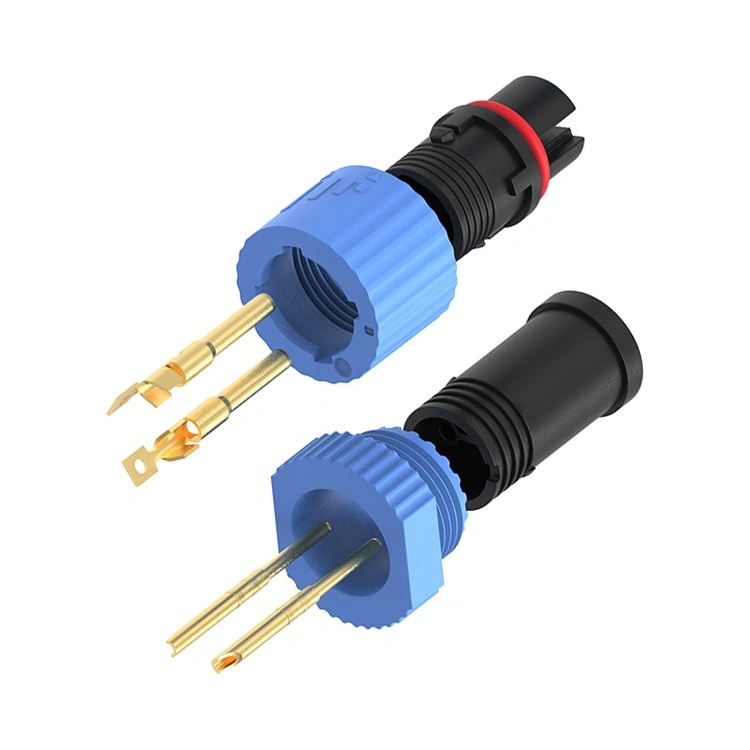

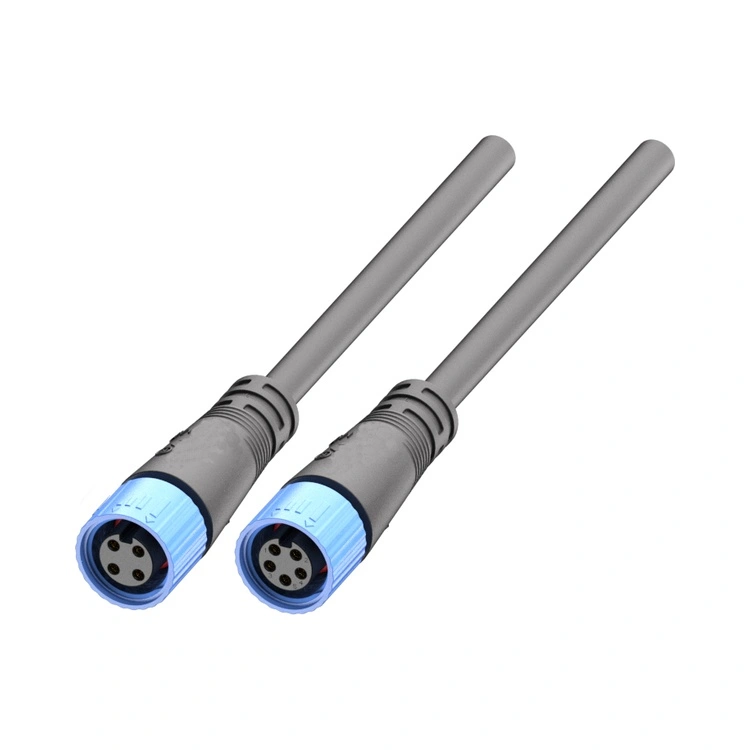

Os contatos são fabricados em liga de cobre com banho de ouro, mantendo uma resistência de contato baixa e estável (≤3mΩ) ao longo da vida útil do conector.

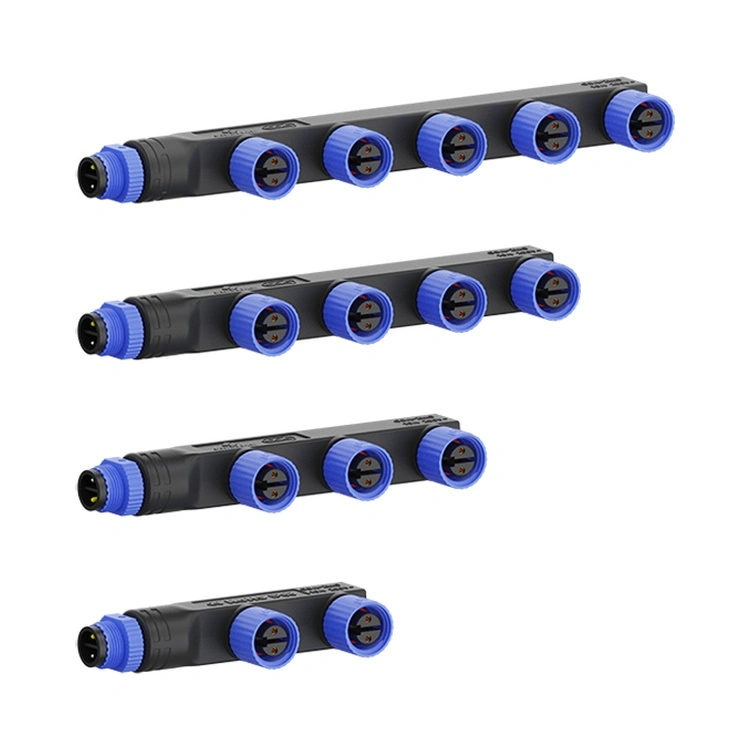

Disponível em configurações de 2, 3, 4 e 5 pinos com classificações de corrente de até 10A, a série M15 suporta drivers de LED de corrente constante e tensão constante.
A Reunion fabrica a série M15 por meio de um processo verticalmente integrado – desde moldagem por injeção de precisão até montagem automatizada e testes 100% elétricos. O mecanismo de travamento rosqueado garante um acoplamento resistente à vibração – fundamental para instalações expostas ao vento, vibração do tráfego e ciclos térmicos de -40°C a +105°C.
Para engenheiros que projetam sistemas de iluminação externa, este conector fornece uma solução confiável, segura e compacta especificamente adaptada para aplicações LED, apoiada pelos 15 anos de experiência em fabricação da Reunion.
A série M15 foi desenvolvida especificamente para iluminação LED externa, com recursos que atendem às demandas específicas de instalações externas de longo prazo.
| Recurso | Beneficiar |
| Vedação Ambiental IP67 | Suporta imersão contínua – confiável para iluminação pública, iluminação de túneis e exibições externas expostas à chuva, neve e inundações. |
| Partições Internas Multi-Core | Barreiras separadas entre condutores de energia – aumentam a segurança elétrica em instalações LED de alta potência. |
| Design compacto tipo F | Interface de 15 mm que economiza espaço – ideal para luminárias LED finas e sistemas de iluminação modulares com espaçamento reduzido. |
| Carcaça PA66 | Resistente às intempéries e à corrosão - projetado para vida útil externa. |
| Contatos de liga de cobre banhados a ouro | Baixa resistência de contato (≤3mΩ) e proteção contra corrosão – mantém o desempenho consistente do driver de LED ao longo do tempo. |
| Mecanismo de travamento rosqueado | Acoplamento resistente à vibração – evita o afrouxamento causado pelo vento, vibração do tráfego e ciclos térmicos. |
| Configurações de 2 a 5 pinos | Suporta aplicações de LED de corrente constante, tensão constante e potência/sinal misto. |
| -40°C a +105°C Operação | A ampla faixa de temperatura abrange condições extremas ao ar livre – desde invernos árticos até verões desérticos. |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos |
| Classificação de tensão | 250 V | 250 V | 125V | 125V |
| Classificação atual | 10A | 10A | 10A | 10A |
| Seção de Fio | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Temperatura operacional:-40°C ~ +105°C
Classificação de proteção:IP67 / IP68 (acoplado)
Material da carcaça:PA66
Material de contato:Liga de cobre banhada a ouro
Resistência de contato:≤3mΩ
Ciclos de acasalamento:≥500
Padrão de projeto:Está em conformidade com os padrões de interface de iluminação LED
Classificação de inflamabilidade:UL 94 V-0
Todos os materiais em conformidade com RoHS
O conector de luz LED da série M15 é implantado em aplicações de iluminação externa onde a confiabilidade e a segurança são fundamentais.
Iluminação de ruas e rodovias– Iluminação pública LED e sistemas de iluminação rodoviária.
Iluminação do túnel– Iluminação de túneis rodoviários e ferroviários.
Iluminação arquitetônica e de fachada– Contornos de edifícios, pontes e monumentos.
Iluminação de estádios e esportes– Sistemas de iluminação com holofotes para grandes áreas.
Telões LED para exteriores– Outdoors modulares e telas de grande formato.
Iluminação de paisagens e parques– Iluminação de caminhos, instalações decorativas e iluminação de jardins.
Iluminação movida a energia solar– Iluminação de ruas e caminhos fora da rede.
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável ao M15 usado em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
A linha de produção de conectores LED M15 da Reunion opera sob rígidos controles de processo. A vedação IP67 é verificada em cada lote de produção através de testes de imersão reais. Registros de testes, certificados de materiais e relatórios de inspeção são retidos para cada lote, apoiando suas auditorias de qualidade e requisitos de documentação do cliente.
O design de partição interna multi-core é umrecurso de segurança projetado especificamente na série M15 para aplicações de iluminação LED. Em instalações LED de alta potência, a fonte de alimentação pode fornecer >500 W em tensões de até 350 Vcc. Se uma camada de isolamento do fio for danificada (durante a instalação ou devido à vibração), os condutores expostos poderão entrar em curto-circuito, causando falha do driver ou até mesmo incêndio. As divisórias internas proporcionam separação física entre os condutores dentro do corpo do conector, evitando o contato mesmo se o isolamento estiver comprometido. Este recurso énão é padrão em conectores de uso geral (M8/M12) e é um diferencial importante para o M15. As divisórias do Reunion são moldadas integralmente com o isolador – e não adicionadas como componentes separados – garantindo que permaneçam eficazes durante toda a vida útil do conector.
Para obter e manter a vedação IP67 em instalações LED externas, a Reunion recomenda:
Torque de acoplamento– Aperte manualmente a porca de acoplamento até que o O-ring entre em contato com a superfície do painel e, em seguida, aplique um torque adicional de0,4-0,6Nmusando uma chave dinamométrica. Não exceda 0,8Nm.
Inspeção do anel de vedação– O O-ring pré-instalado deve ser inspecionado a cada ciclo de manutenção. Substitua se houver deformação, rachadura ou endurecimento visíveis.
Cronograma de substituição do O-ring– Para instalações externas com ciclos térmicos diários, substitua os O-rings a cada 2-3 anos como parte da manutenção preventiva.
Raio de curvatura do cabo– Mantenha um raio de curvatura mínimo de5× diâmetro do cabo na entrada do conector para evitar tensão na vedação do cabo.
Orientação do cabo– Oriente a saída do cabo para baixo para evitar acumulação de água perto da interface de vedação.
Limpeza antes da reconexão– Limpe a parte externa do conector com detergente neutro e água antes de reconectá-lo para evitar que detritos comprometam a vedação.
