O Conector à prova d'água série M15 não é apenas uma interface circular encadeada; é a barreira de segurança dedicada da Reunion para sistemas LED de alta potência onde as restrições de espaço atendem à exposição climática extrema. Embora as opções padrão M12 lidem com sinais de baixa corrente, esta plataforma de 15 mm acomoda condutores 16–20 AWG transportando até 10 A por pino – essencial para acionar motores LED modernos de 500 W+ em projetos arquitetônicos e de infraestrutura.
Diferencial exclusivo de engenharia: A caixa de design de tipo integrapartições internas multi-core—barreiras físicas que separam as vias de energia e de sinalização dentro do mesmo invólucro. Em instalações reais (por exemplo, iluminação de túneis com operação 24 horas por dia, 7 dias por semana), esta partição evita curtos-circuitos catastróficos se o isolamento individual dos fios se desgastar devido à vibração, um modo de falha frequentemente ignorado pelos conectores circulares genéricos.

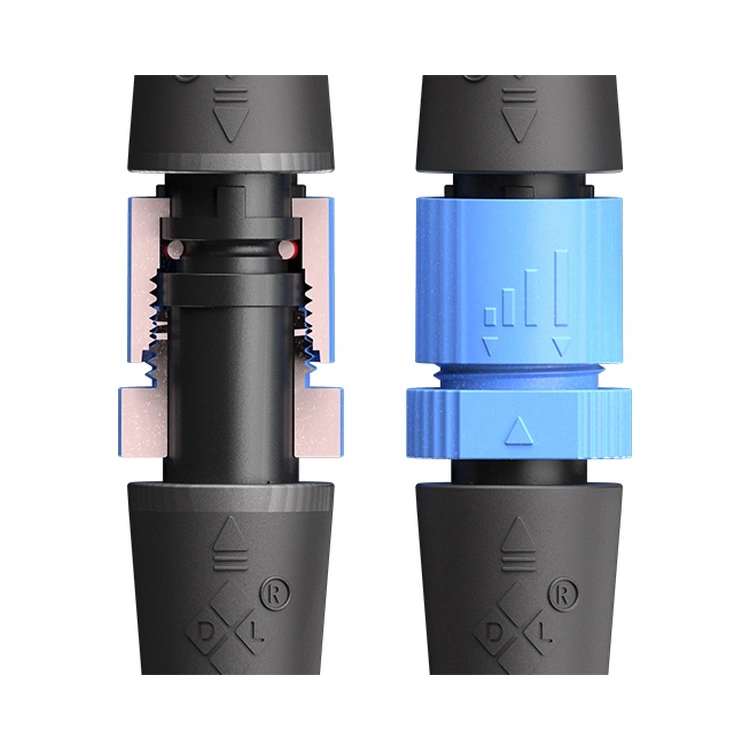

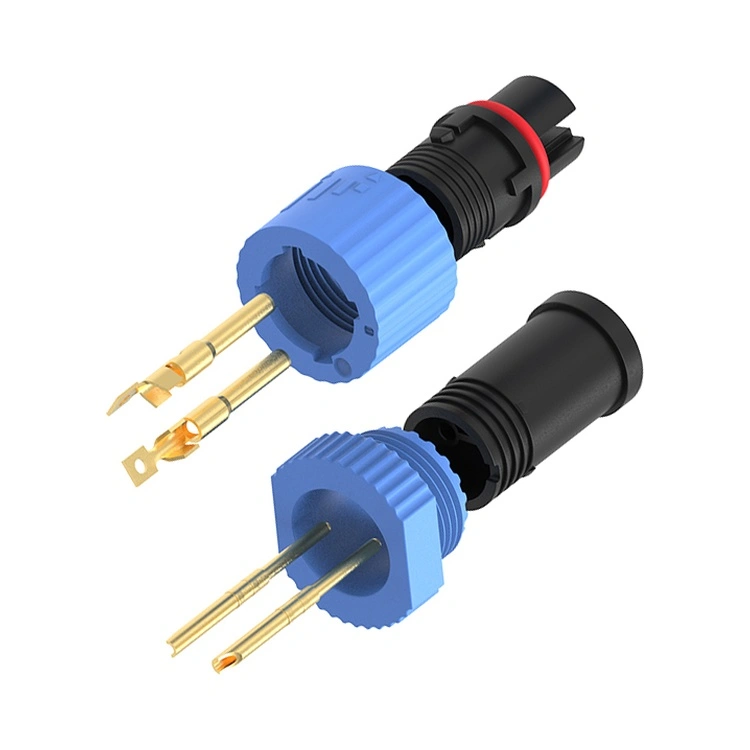

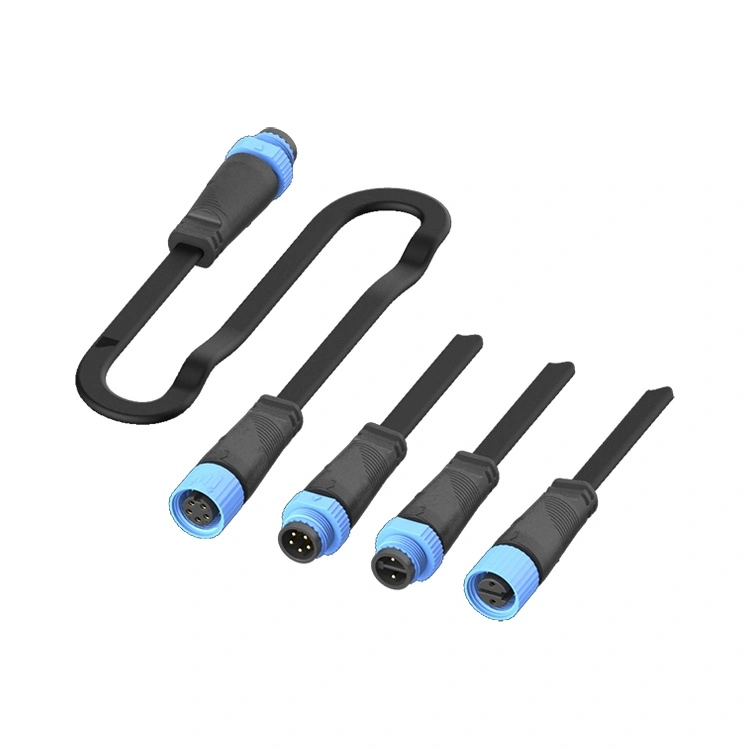

A Reunion fabrica esta série por meio de um processo verticalmente integrado: moldagem por injeção PA66 de precisão, revestimento de ouro automatizado em contatos de liga de cobre e testes 100% elétricos por lote. Disponível em layouts de 2, 3, 4 e 5 pinos, o Conector à prova d'água série M15 suporta drivers de LED de corrente constante e tensão constante, com uma porca de travamento rosqueada que mantém a integridade do torque sob ressonância induzida pelo vento e ciclos térmicos diários.
| Recurso | Benefício projetado para o seu projeto |
| Vedação Acoplada IP67/IP68 | Suporta inundações temporárias (IP67) e imersão contínua até 1,5 m (IP68) – validado através de testes de entrada de água em lote |
| Design compacto de tipo 15 mm | Adapta-se a luminárias LED finas e displays montados em postes onde cada milímetro conta; reduz a carga de vento nas luminárias. |
| Partições Internas Multi-Core | Segurança em primeiro lugar: A separação física entre os circuitos de alimentação (250 V/10 A) evita a formação de arco devido à fuga do isolamento |
| Carcaça PA66 | Dura mais que caixas metálicas em ambientes costeiros ou quimicamente agressivos. |
| Contatos banhados a ouro | Mantém resistência de contato ≤3mΩ em mais de 500 ciclos de acoplamento |
| Núcleos | 2,3,4,5 pinos opcionais |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos |
| Classificação de tensão | 250 V | 250 V | 125V | 125V |
| Classificação atual (por pino) | 10A | 10A | 10A | 10A |
| Faixa de fio | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Tensão suportável dielétrica | 1500 Vca | 1500 Vca | 1000 Vca | 1000 Vca |
| Resistência de Isolamento | ≥100MΩ (500V CC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Temperatura operacional:-40°C ~ +105°C
Proteção:IP67 / IP68 (verificado sob condição de acoplamento com anel de vedação fornecido)
Habitação:PA66
Contato:Liga de cobre banhada a ouro
Resistência de contato:≤3mΩ
Durabilidade de acasalamento:≥500 vezes
Inflamabilidade:UL 94 V-0
Conformidade:RoHS, REACH
| Aspecto | Série Reunião M15 | Marcas Premium da UE/EUA | Alternativas de baixo custo |
| Preço unitário | Competitivo em volume (solicite preços diferenciados) | 2–3x maior | Inicial mais barato, mas custos de falha ocultos |
| Divisórias Internas de Segurança | Sim – padrão em todos os pins | Raramente oferecido | Sempre ausente |
| Material da Habitação | PA66 | PA ou liga de zinco | Classe reciclada/desconhecida – torna-se frágil em 2 anos |
| Chapeamento de contato | Revestimento de ouro | Ouro ou prata (0,1–0,2 µm) | Estanho ou sem revestimento |
| Faixa de temperatura | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Rastreabilidade | Codificado por ERP desde o lote de resina até a montagem final | Sim | Nenhum |
| Tempo de espera | 12–15 dias | 6–8 semanas | Imprevisível (30–60 dias) |
| Quantidade mínima de personalização | 100 peças (para conjuntos de cabos) | Mais de 500 peças | Não oferecido |
| Suporte de Engenharia | Resposta 24 horas, 10 engenheiros internos | Mais lento devido ao suporte em camadas | Sem suporte técnico |
As instalações de fabricação da Reunion (certificadas ISO 9001, 14001 e 13485) operam sob rigoroso controle estatístico de processo. Cada lote de produção do Conector à prova d'água série M15 inclui:
Matéria-prima
Registros de moldagem por injeção em processo (pressão, temperatura, tempo de ciclo)
Testes 100% elétricos (Hi-pot, resistência de isolamento e resistência de contato)
Relatórios de teste de imersão IP67 (amostra aleatória de cada lote – fotos e vídeos retidos)
O Conector à prova d'água série M15 não é um conector de automação genérico reaproveitado para iluminação. Ele aborda três lacunas reais:
Capacidade atual: M12/M8 normalmente suporta 4A no máximo; M15 entrega10A por pino—essencial para módulos LED 100W+.
Divisórias de segurança: As barreiras internas sãoobrigatório para sistemas SELV (Safety Extra Low Voltage) onde coexistem fios de alimentação e controle. Sem eles, um fio perdido poderia causar um curto-circuito de 250 V em uma linha de sinal - destruindo os drivers.
Durabilidade: O invólucro PA66 do M15 com estabilizadores UV evita rachaduras induzidas pelo sol - um modo de falha conhecido para misturas de náilon M12 padrão em montagens em postes externos.
Três razões de engenharia:
Correspondência de expansão térmica: O PA66 se expande/contrai com a capa do cabo e a caixa do LED, reduzindo a tensão de cisalhamento da vedação durante oscilações de -40°C~+105°C.
Prevenção de corrosão galvânica: Em ambientes costeiros ou salinos de degelo, os conectores metálicos sofrem corrosão em frestas mesmo com revestimento. PA66 elimina isso completamente.
Redução de pesosobre: 40% mais leve do que estruturas metálicas equivalentes – fundamental para braços de luminárias em balanço sob carga de vento.
Para projetos que exigem explicitamente blindagem metálica (por exemplo, iluminação médica sensível a EMI), Reunion oferece séries alternativas – mas para 95% das aplicações externas de LED, o PA66 supera o metal em custo total de propriedade.
Torque de acoplamento:Aperte manualmente até que o anel de vedação assente e, em seguida, aplique0,4–0,6 Nm com uma chave dinamométrica. Nunca exceda 0,8 Nm (a compressão excessiva distorce o O-ring).
Inspeção do anel de vedação:Substitua o anel de vedação NBR pré-instalado a cada24 meses para instalações com ciclagem térmica diária >30°C delta.
Entrada de cabo:Manter um5× diâmetro do cabo raio de curvatura no alívio de tensão para evitar micro-lacunas ao redor do isolamento do fio.
Orientação: Sempre direcione o cabo para baixo para evitar acúmulo de água na interface do backshell.

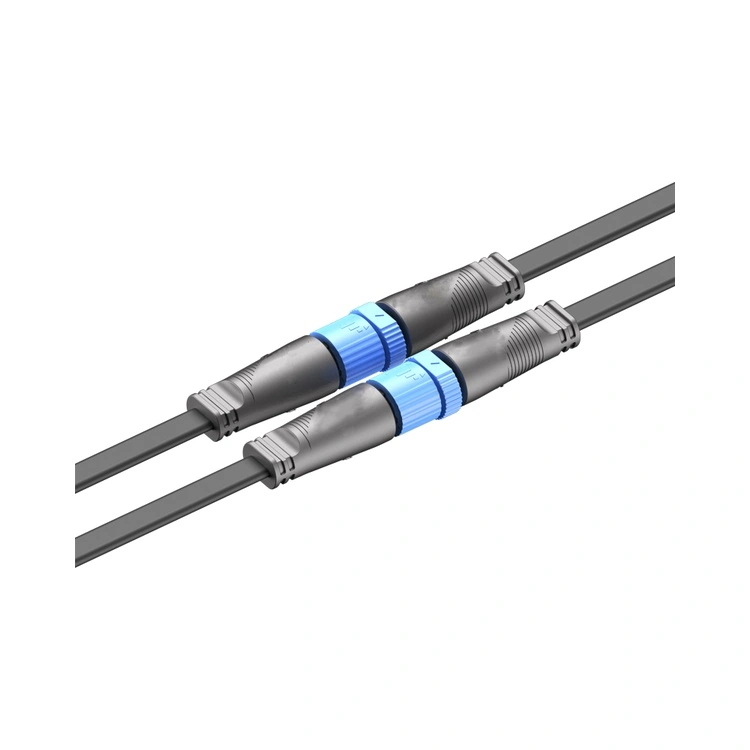

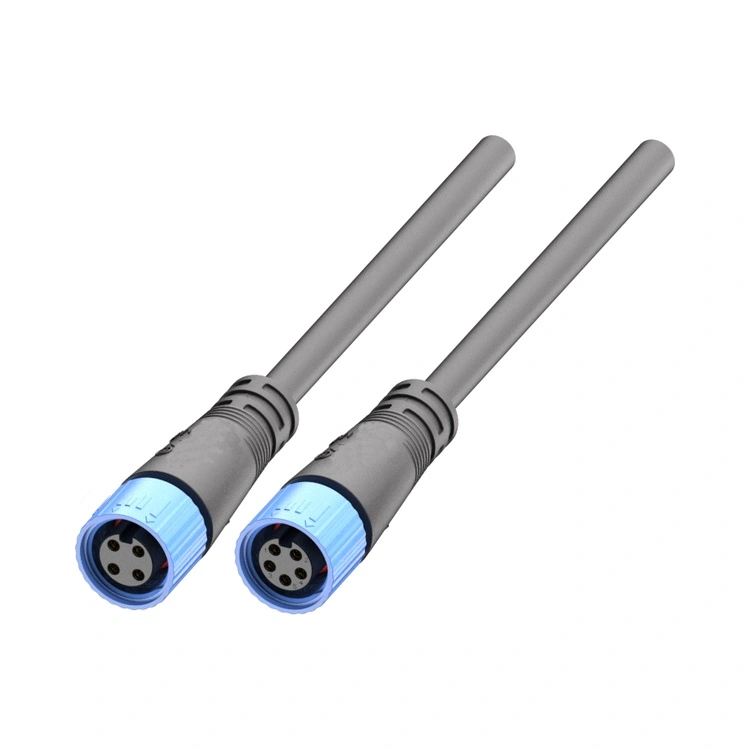

A Reunion fornece chicotes de cabos montados em fábrica com conectores pré-torqueados, eliminando a variabilidade de instalação em campo para projetos de infraestrutura crítica.
