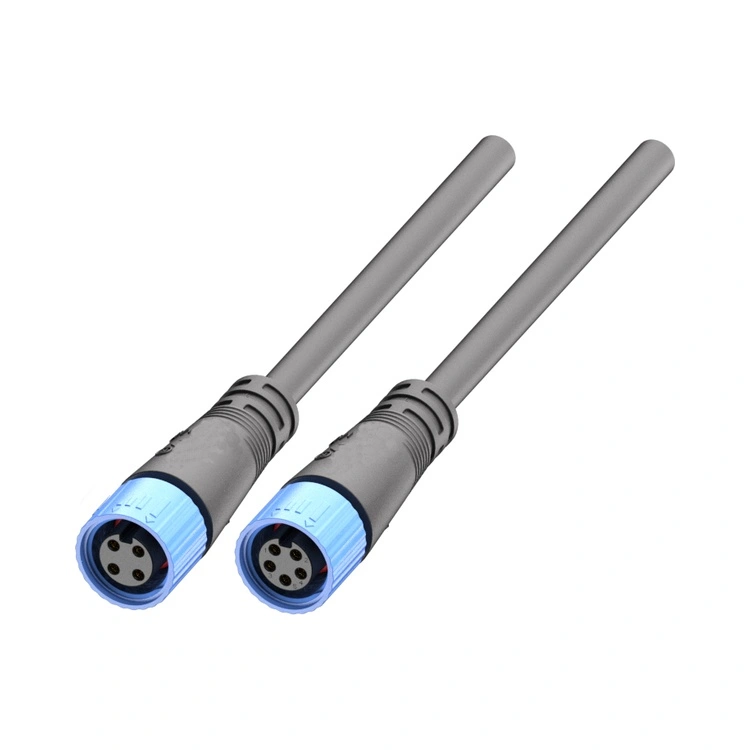

O conector plástico à prova d'água M15 oferece vantagens exclusivas que os conectores metálicos não podem oferecer, especialmente em aplicações costeiras, marítimas e sensíveis ao peso.
| Recurso | Beneficiar |
| Carcaça PA66 à prova de corrosão | Sem ferrugem, sem oxidação - projetado para névoa salina, ambientes costeiros e instalações expostas a produtos químicos. |
| Redução de peso de até 60% | Significativamente mais leve que os equivalentes em latão – reduz a carga nas estruturas de iluminação e simplifica o manuseio. |
| Vedação Ambiental IP67 | Suporta imersão contínua – confiável para instalações externas, marítimas e propensas a inundações. |
| Partições Internas Multi-Core | Barreiras separadas entre condutores de energia — aumentam a segurança elétrica em equipamentos externos de alta potência. |
| Contatos de liga de cobre banhados a ouro | Baixa resistência de contato (≤3mΩ) e proteção contra corrosão – mantém o desempenho em ambientes úmidos. |
| Mecanismo de travamento rosqueado | Acoplamento resistente à vibração – evita o afrouxamento devido ao vento, à ação das ondas e à vibração do tráfego. |
| -40°C a +105°C Operação | A ampla faixa de temperatura cobre condições extremas ao ar livre e marítimas. |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos |
| Classificação de tensão | 250 V | 250 V | 125V | 125V |
| Classificação atual | 10A | 10A | 10A | 10A |
| Seção de Fio | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Temperatura operacional:-40°C ~ +105°C
Classificação de proteção:IP67 / IP68 (acoplado)
Material da carcaça:PA66
Material de contato:Liga de cobre banhada a ouro
Resistência de contato:≤3mΩ (inicial)
Ciclos de acasalamento:≥500
Padrão de projeto:Está em conformidade com os padrões de iluminação LED e interface de equipamentos externos
Classificação de inflamabilidade:UL 94 V-0
Peso:Aproximadamente 60% mais leve que conectores de latão comparáveis
Todos os materiais em conformidade com RoHS
A capacidade interna de moldagem por injeção da Reunion permite que os fabricantes de equipamentos externos adaptem o conector plástico à prova d'água M15 aos seus requisitos específicos de projeto - desde cor e textura até conjuntos de cabos e embalagens.
Cor da caixa– Qualquer cor RAL ou Pantone moldada diretamente no material – sem necessidade de pintura ou acabamento secundário. A cor é integral e não lasca nem descasca.
Textura de superfície– Acabamentos lisos, foscos ou texturizados para aderência ou requisitos estéticos.
Conjuntos de cabos– Comprimento personalizado (0,1m a 20m), PUR (resistente a óleo/produtos químicos) ou capa de PVC, extremidade simples ou dupla, com ou sem alívio de tensão sobremoldado.
Carregamento de contato– 2, 3, 4 ou 5 pinos conforme necessário; posições não utilizadas deixadas vazias ou equipadas com pinos falsos para equilíbrio mecânico.
Marcação de cabos– Impressão personalizada ou etiquetas termorretráteis para identificação de circuitos.
Orientação do conector– Versões retas ou em ângulo reto para aplicações de montagem em painel ou montagem em cabo.
Embalagem– Sacos, bobinas ou caixas antiestáticas com etiqueta personalizada para linhas de montagem automatizadas.
A Reunion opera uma instalação dedicada de moldagem por injeção em sua fábrica de 4.000 m² em Shenzhen:
Secagem de Materiais– O PA66 é seco com precisão para remover a umidade e evitar defeitos de moldagem.
Moldagem por injeção– Moldagem de precisão em prensas automatizadas com controle de tolerância de ±0,02mm; pigmento de cor adicionado diretamente à resina.
Estampagem e galvanização de contato– Estampagem de alta velocidade em liga de cobre com banho de ouro seletivo em linhas automatizadas de revestimento de barris.
Operações Secundárias– Inserção de contatos folheados a ouro e anéis de vedação na carcaça moldada.
Processamento de cabos– Corte, decapagem e estanhagem automatizados; extrusão interna de cabos PUR/PVC para conjuntos de cabos personalizados.
Conjunto– Linhas semiautomáticas com colocação de contato inspecionada visualmente e fixação controlada por torque.
Teste Elétrico– Verificação de 100% de continuidade, resistência de isolamento (≥5000MΩ) e resistência dielétrica.
Amostragem Ambiental– Amostragem em lote para imersão IP67 (1m, 30min) e ciclagem térmica.
Embalagem– Vedação antiestática a vácuo com dessecante; embalagem de papelão para exportação com rotulagem personalizada conforme necessário.
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável ao M15 usado em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
A linha de produção de conectores plásticos M15 da Reunion opera sob rígidos controles de processo. A vedação IP67 é verificada em cada lote de produção por meio de testes de imersão reais (1m, 30 minutos) usando água. Registros de testes, certificados de materiais e relatórios de inspeção são retidos para cada lote, apoiando suas auditorias de qualidade e requisitos de documentação do cliente.
A caixa PA66 do M15 éinerentemente à prova de corrosão—não enferruja nem oxida. Em testes independentes de névoa salina de acordo com ASTM B117 (96 horas), não observamos degradação da superfície, nenhuma redução na integridade da vedação (pós-teste verificado IP67) e as superfícies de contato permaneceram dentro das especificações devido ao revestimento de ouro. Por outro lado, os conectores de latão com revestimento de níquel geralmente apresentam corrosão visível (corrosão, ferrugem branca) dentro de 48 a 72 horas após a exposição à névoa salina, o que pode comprometer a vedação do O-ring e a integridade da rosca. Para ambientes marítimos (plataformas offshore, iluminação costeira, navios), o plástico M15 supera significativamente os conectores metálicos revestidos.
Sim. Embora a caixa seja de plástico, ointerface de bloqueio rosqueado incorpora inserções de metal para garantir retenção de torque consistente ao longo de centenas de ciclos de acoplamento. Os testes da Reunion mostram que a força de retenção permanece >90% da especificação inicial após 500 ciclos de acoplamento, o desgaste da rosca é mínimo devido ao engate da rosca metal com metal e o anel de vedação permanece eficaz em toda a faixa de temperatura. Para aplicações de ciclo alto (por exemplo, manutenção anual que exige a desconexão do conector), recomendamos lubrificar o anel de vedação com graxa de silicone em cada acoplamento para prolongar a vida útil da vedação.
