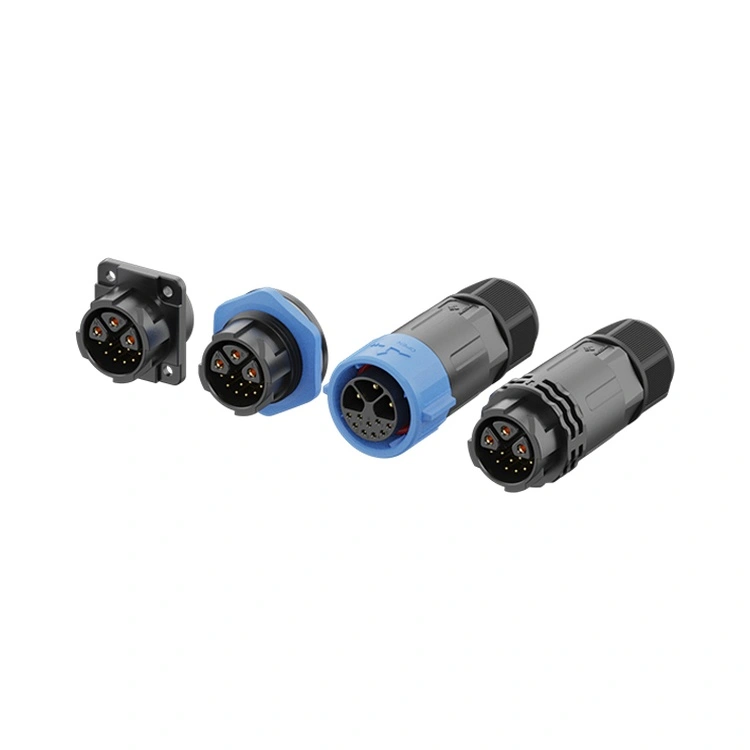

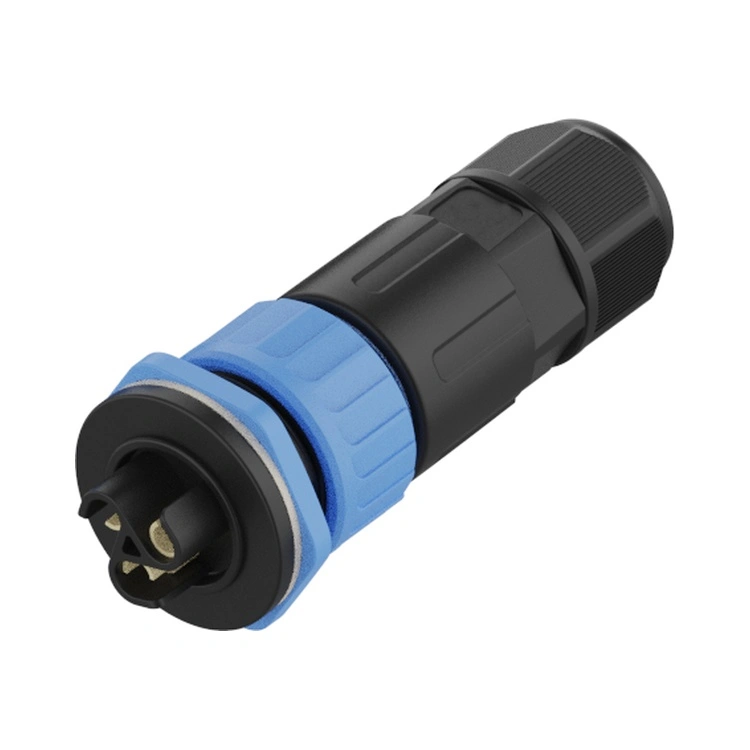

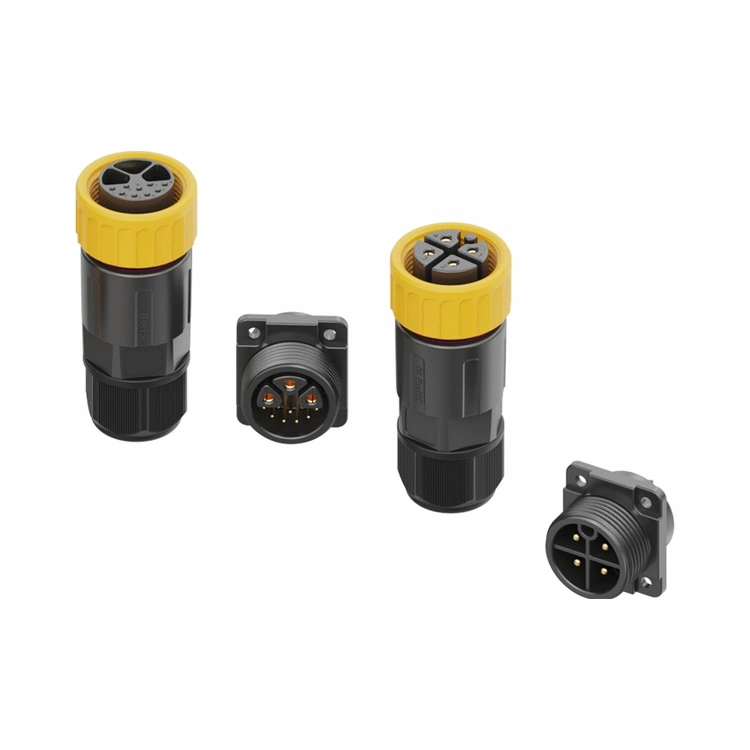

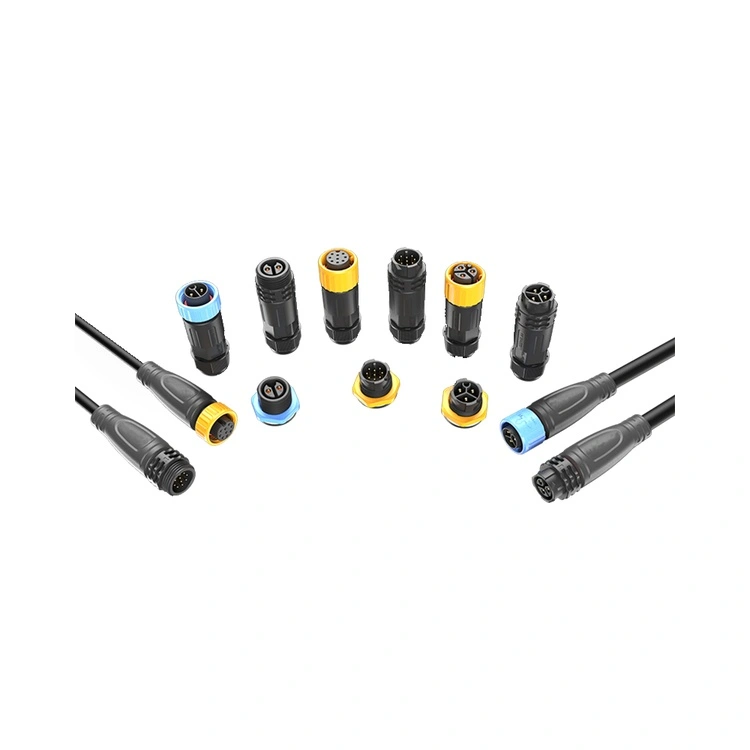

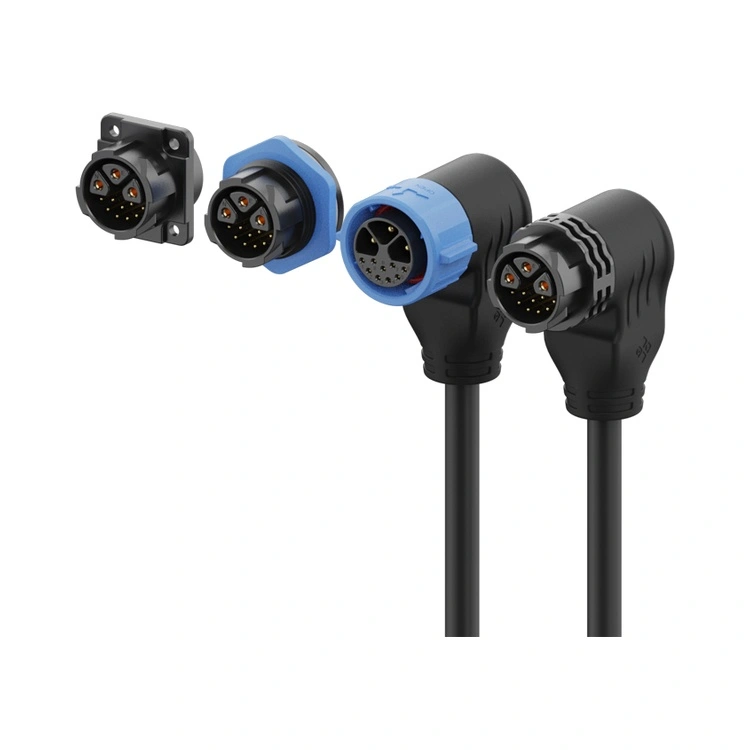

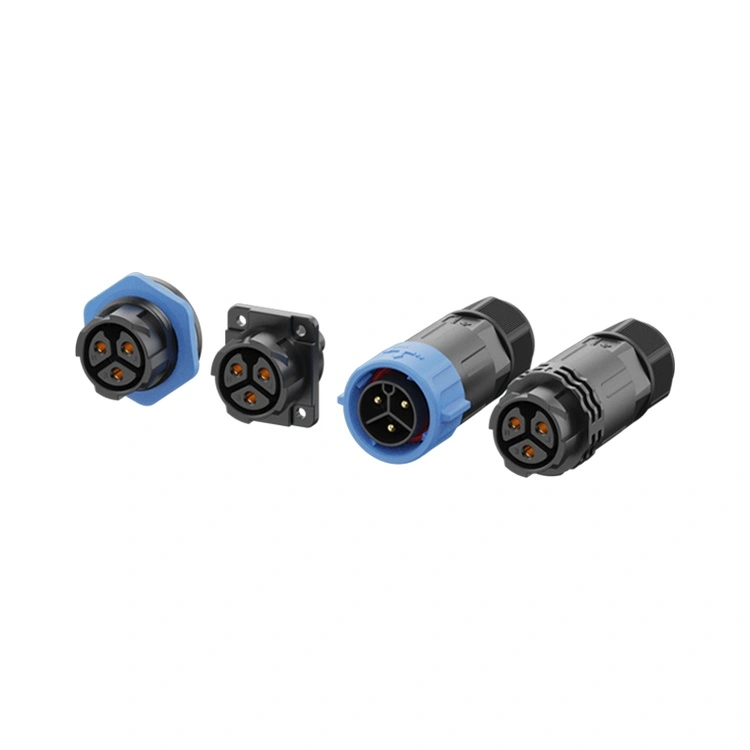

O conector de luz LED série Reunion M25 foi desenvolvido especificamente para luminárias acima de 1.000 W onde o ciclo térmico (ΔT até 145°C) e o choque mecânico geralmente degradam as soluções M20 padrão. Ao contrário das cópias genéricas, esta série sujeita cada lote de produção a:
1)100% hipot e testes de resistência de contato
2)Teste à prova d'água IP67 - 1m de profundidade, 30 minutos, documentado com registros de vídeo
3) Validação de choque térmico - 500 ciclos de -40°C a +105°C sem relaxamento da vedação
Este protocolo de teste aborda diretamente o modo de falha nº 1 em sistemas LED externos: corrosão por micromovimento causada pela oscilação do cabo induzida pelo vento. O mecanismo de travamento rosqueado (torque recomendado 1,2–1,5 Nm) mantém a pressão da interface acima de 80 N, garantindo contato estável mesmo quando montado em mastros de estádio de 50 m de altura.
| Critério de seleção | Conector de luz LED série Reunion M25 | Série M20 (menor capacidade) | Sósias do M25 sem marca |
| Corrente contínua máxima | 30A (por pino de alimentação) | 30A (mas reduz para 22A a 85°C) | Reivindica 30A, mas falha em 25A (sem relatório de imagem térmica) |
| Opções de pinos híbridos | 3+2 / 3+5 /3+9 pinos | 2+2 apenas (MOQ personalizado 500+) | Nenhum – shells somente de energia |
| IP67 à prova d'água | Cada lote – testado por imersão, fotos retidas | Baseado em amostra (1 por 1.000) | Não documentado |
| Acomodação do OD do cabo | 6–12 mm (recartilhamento fácil de usar com luvas) | 4–8 mm | 5–10 mm (fraco alívio de tensão) |
| Prazo de entrega (1.000 unidades) | 15–20 dias | 4–6 semanas | Imprevisível (muitas vezes enviado por dropship) |
| Rastreabilidade | Código de lote ERP → certificados de matéria-prima | Nível de lote | Nenhum |
Recomendação: Especifique o conector de luz LED série Reunion M25 para qualquer projeto em que o ROI > 3 anos e os custos de tempo de inatividade não planejado excedam US$ 2.000/hora (por exemplo, pátios de aeroportos, iluminação de saída de túneis).
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 6 pinos | 3+2 pinos | 3+5 pinos | 3+9 pinos |
| Classificação de tensão | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Classificação atual | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Seção de Fio | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Os 5 pinos de sinal na configuração 3+5 são blindados independentemente com um passo de 2,54 mm, fornecendo atenuação de crosstalk >40dB a 250kHz – crítico para comunicação bidirecional DMX512 RDM. Para aplicações DALI-2, a variante de 3+2 pinos (2 fios de sinal) suporta endereçamento de até 64 equipamentos por loop enquanto mantém o barramento de alimentação de 30A. Guia prático de fiação para especificadores:
3+5 pinos: Pinos 1–3 = L1/L2/L3 (trifásico, 20A cada); Pinos 4–5 = DALI +/-; Pinos 6–7 = dados DMX+ / dados-; Pino 8 = DMX comum (referência de blindagem).
3+2 pinos: Pinos 1–3 = L/N/PE (monofásico 30A ou trifásico 20A); Pinos 4–5 = dimerização de 0-10V ou DALI.
Essa arquitetura híbrida reduz o trabalho de campo ao eliminar 40% das emendas do bloco terminal
R: O isolador termoplástico de alta temperatura (UL 94 V-0) retém resistência ao impacto >6 kJ/m² a -40°C (testado de acordo com ISO 179). O anel de vedação de silicone mantém o conjunto de compressão <20% após 500 ciclos de partida a frio.
Para projetos padrão controlados por DALI, recomendamos a configuração 3+2:
3 pinos de alimentação (20A cada) para a entrada do driver de LED.
2 pinos de sinal (10A cada) para dados DALI.
Isto fornece ampla potência para luminárias de alta potência e suporta comunicação DALI em distâncias de até 300 metros. Para controle de cores multicanal ou feedback do sensor integrado, escolha as variantes 3+5 ou 3+9 . Todas as configurações mantêm a integridade do sinal para os protocolos DALI, DMX, 0-10V e RS-485.
