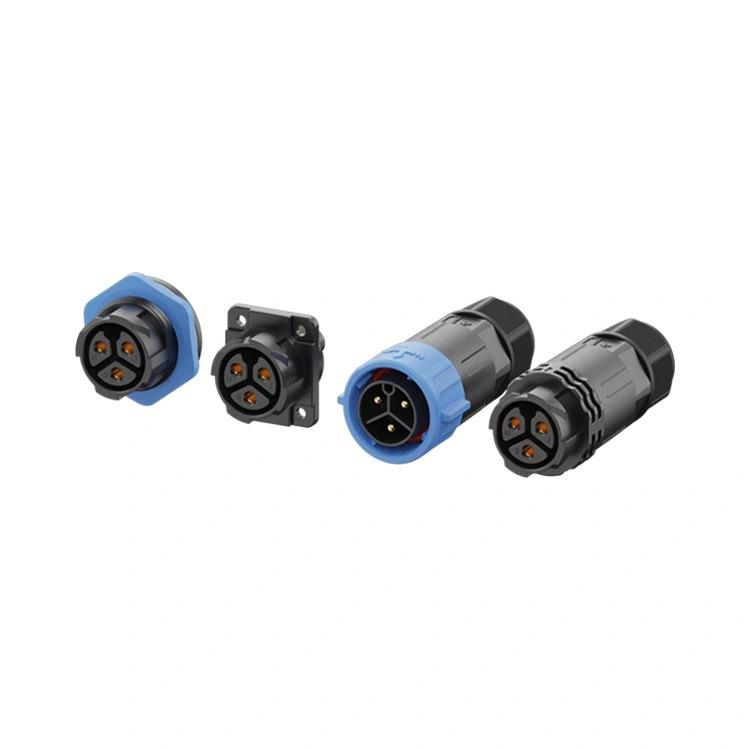

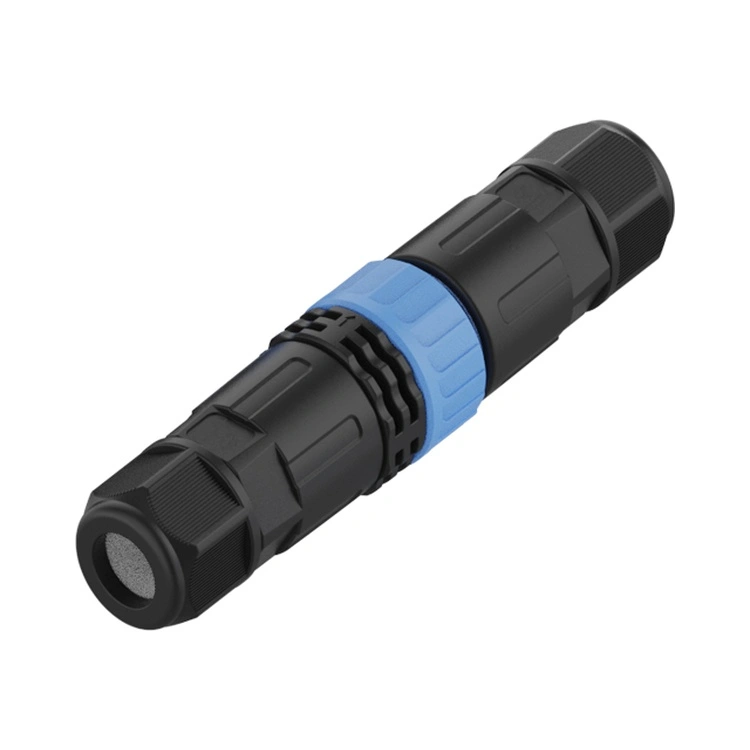

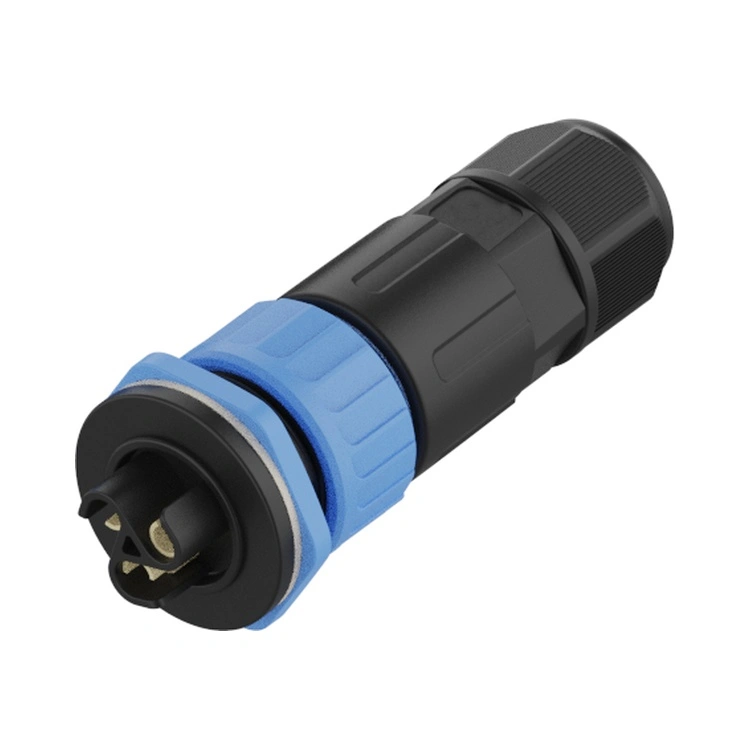

O conector plástico à prova d'água da série M25 é a principal interconexão resistente à corrosão de alta corrente da Reunion, projetada para aplicações onde o fornecimento de energia substancial (até 30A) deve coexistir com condições ambientais agressivas. Este conector circular rosqueado combina uma interface robusta de 25 mm com resistência à água IP67/IP68 e um invólucro termoplástico PA66 de alta resistência que é inerentemente à prova de corrosão - sem ferrugem, sem oxidação e sem degradação do revestimento.
Disponível em configurações de 2 a 12 pinos, incluindo variantes híbridas de sinal de energia
, a série M25 suporta fornecimento de energia de alta corrente (até 20A) e sinais de controle de baixa tensão em um único conector.
O mecanismo de travamento rosqueado garante confiabilidade de acoplamento consistente ao longo de centenas de ciclos, enquanto os contatos são usinados em latão com revestimento de ouro seletivo para manter baixa resistência de contato. A Reunion fabrica a série de plástico M25 por meio de um processo verticalmente integrado – desde moldagem por injeção de precisão até montagem automatizada e testes 100% elétricos.
| Recurso | Beneficiar |
| Carcaça PA66 à prova de corrosão | Sem ferrugem, sem oxidação - projetado para ambientes expostos a névoa salina, marítimos e químicos. |
| Redução de peso de até 60% | Significativamente mais leve que os equivalentes em latão – reduz a carga estrutural em equipamentos e suportes de montagem. |
| Classificações atuais até 30A | Lida com as cargas de maior potência da série M – adequado para motores pesados, carregadores de veículos elétricos e distribuição de energia. |
| IP67/IP68 à prova d'água | Suporta imersão contínua – confiável para instalações offshore, costeiras e propensas a inundações. |

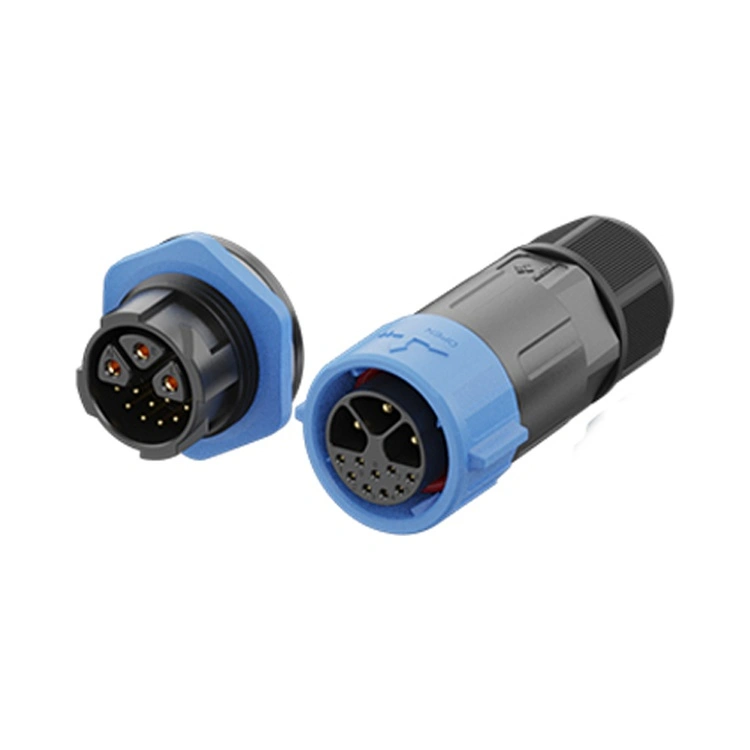

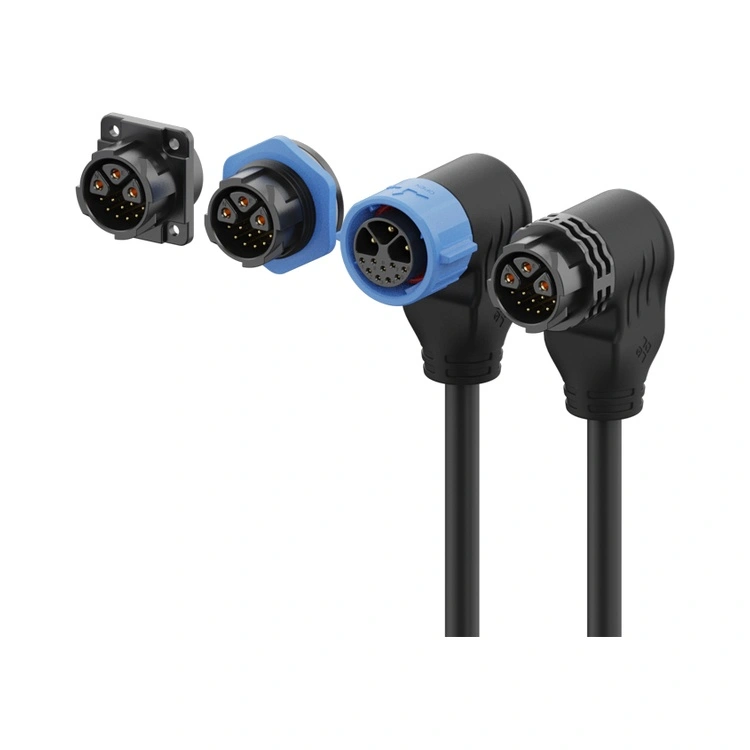

| Configurações híbridas 3+2, 3+5,3+9 | Combina 3 pinos de alimentação de alta corrente (até 20A) com 2, 5 ou 9 pinos de sinal – reduz a contagem de cabos e o espaço do painel. |
| Contatos de latão banhado a ouro | Baixa resistência de contato (≤3mΩ) e proteção contra corrosão – mantém o desempenho em ambientes úmidos. |
| Bloqueio Rosqueado | Acoplamento resistente à vibração – evita o afrouxamento causado pelo movimento de máquinas pesadas e ciclos térmicos. |
| -40°C a +105°C Operação | A ampla faixa de temperatura cobre condições industriais, marítimas e externas extremas. |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 6 pinos | 3+2 pinos | 3+5 pinos | 3+9 pinos |
| Classificação de tensão | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Classificação atual | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Seção de Fio | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura operacional:-40°C ~ +105°C
Classificação de proteção:IP65 / IP67 / IP68 (condição de acoplamento)
Material da carcaça:PA66
Material de contato:Latão banhado a ouro
Resistência de contato:≤3mΩ
Ciclos de acasalamento:≥500
Peso:Aproximadamente 60% mais leve que conectores de latão comparáveis
Classificação de inflamabilidade:UL 94 V-0
Todos os materiais em conformidade com RoHS
| Aspecto | Série de plástico Reunion M25 | Conectores metálicos M25 | Marcas de conectores de plástico premium |
| Resistência à corrosão | Excelente – PA66 | Dependente do revestimento – risco de ferrugem em névoa salina | Variável |
| Peso | Até 60% mais leve | Pesado – deformações montagens | Semelhante a Reunião |
| Preço | Preços amigáveis ao volume | 3-4× maior | 2-3× maior |
| Classificação atual | Até 30A | Até 30A | Normalmente mais baixo |
| Opções Híbridas | 3+2, 3+5 ,3+9 pinos | Limitado | Limitado |
| Teste 100% Elétrico | Cada unidade | Baseado em amostra | Baseado em amostra |
| Rastreabilidade | ERP rastreável | Sim | Sim |
| Tempo de espera | 15-17 dias | 4-8 semanas | 4-6 semanas |
| Quantidade mínima de personalização | Baixo (100 peças) | Alto (500+) | Alto (500+) |
| Certificações ISO | 9001, 14001, 13485 | Geralmente 9001 | Geralmente 9001 |
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável ao M25 usado em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
A linha de produção de conectores plásticos M25 da Reunion opera sob rígidos controles de processo. A impermeabilidade IP67 é verificada em cada lote de produção através de testes de imersão reais (1m, 30 minutos). Registros de testes, certificados de materiais e relatórios de inspeção são mantidos para cada lote.
A corrente nominal do conector plástico M25 é determinada pelo sistema de contato e pela bitola do fio, não pelo material do invólucro. O invólucro PA66 é um termoplástico de alta temperatura com uma temperatura de deflexão térmica superior a 200°C – bem acima da faixa operacional do conector de -40°C a +105°C. Os próprios contatos são de latão banhados a ouro e a classificação de corrente (até 30A) é validada por meio de testes de aumento de temperatura de acordo com a IEC 60512. Em nossos testes, o aumento de temperatura do conector plástico M25 na corrente nominal está dentro dos mesmos limites dos conectores metálicos equivalentes. A menor condutividade térmica do invólucro é compensada pela geometria otimizada do isolador e pelo design de contato que dissipa o calor de forma eficaz através dos condutores do cabo e da interface do painel.
Sim – o conector plástico M25 é adequado para aplicações de carregamento de veículos elétricos, especialmente:
Estações de carregamento AC instaladas em locais costeiros ou com alta umidade.
Carregadores integrados que exigem interconexões resistentes à corrosão.
Interfaces de gerenciamento de bateria combinando potência e sinal.
As propriedades à prova de corrosão da carcaça PA66 são especialmente valiosas para carregadores de veículos elétricos instalados em áreas costeiras (névoa salina), ambientes urbanos (sal nas estradas no inverno) ou zonas industriais (exposição química). A vedação IP68 protege contra chuva e lavagem. Para carregamento rápido DC (100A+), recomendamos conectores industriais maiores projetados especificamente para aplicações DC de alta corrente.
