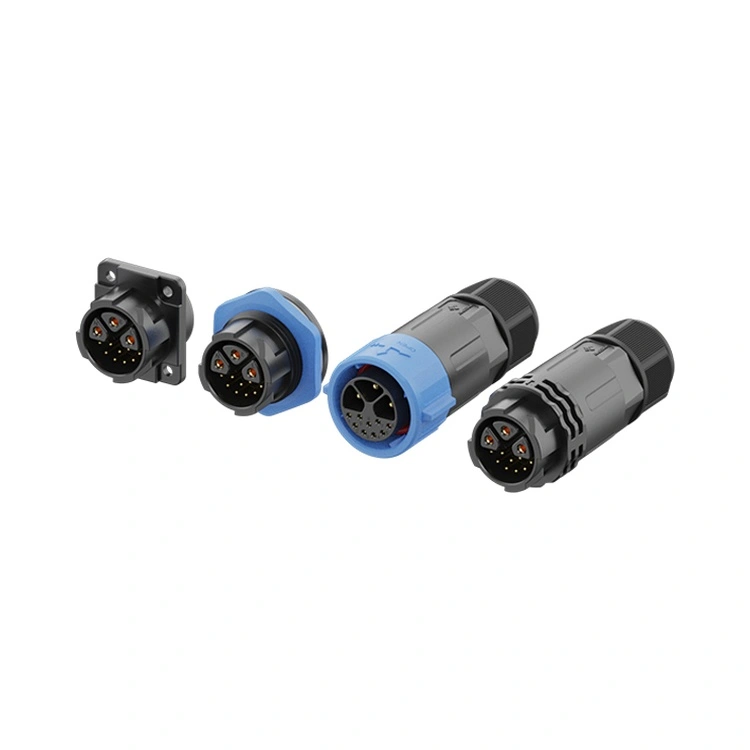

O conector à prova d'água da série M25 é a interconexão industrial de maior capacidade da família da série M da Reunion, projetada para aplicações onde o fornecimento substancial de energia deve coexistir com a proteção ambiental. Este conector circular roscado combina uma interface robusta de 25 mm com vedação com classificação IP67/IP68, tornando-o adequado para equipamentos pesados, conexões de motores, sistemas de distribuição de energia, infraestrutura de carregamento de veículos elétricos e instalações de energia renovável onde umidade, poeira e vibração são desafios constantes.
Disponível em configurações de 2 a 12 pinos, incluindo variantes de sinal de potência híbrido de 5, 3+9 pinos que combinam contatos de potência de alta corrente com contatos de sinal de baixa tensão em um único invólucro, a série M25 suporta uma ampla gama de aplicações de alta potência.
Os contatos são usinados em latão com revestimento seletivo de ouro, mantendo uma resistência de contato baixa e estável ao longo de centenas de ciclos de acoplamento. A corrente máxima suportada é de 30A por contato.
A Reunion fabrica a série M25 por meio de um processo verticalmente integrado – desde a usinagem de precisão até a montagem automatizada e testes 100% elétricos. Disponível nas versões para montagem em painel e montagem em cabo com solda.
| Recurso | Beneficiar |
| Classificações atuais até 30A | Lida com as cargas de maior potência da série M – adequado para motores pesados, carregadores de veículos elétricos e distribuição de energia industrial. |
| IP67 à prova d'água | Suporta poeira, imersão temporária e imersão prolongada – confiável para ambientes externos e de lavagem. |
| Opções híbridas 3+2, 3+5,3+9 pinos | Combina pinos de alimentação de alta corrente (até 20A) com pinos de sinal de baixa tensão em um conector – reduz a contagem de cabos e o espaço do painel. |
| Mecanismo de travamento rosqueado | Acoplamento resistente à vibração – evita o afrouxamento causado pelo movimento de máquinas pesadas e ciclos térmicos. |
| Contatos de latão banhado a ouro | Baixa resistência de contato (≤3mΩ) e proteção contra corrosão – mantém o desempenho em ambientes úmidos e externos. |
| Isolador termoplástico de alta temperatura | Operação de -40°C a +105°C — cobre condições extremas de temperatura industrial e externa. |
| Carcaça totalmente plástica | Materiais termoplásticos de alta temperatura - adequados para ambientes agressivos |
| Várias opções de rescisão | Solda, imersão-solda – adapta-se a diferentes métodos de montagem. |
| Parâmetro | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 6 pinos | 3+2 pinos | 3+5 pinos | 3+9 pinos |
| Classificação de tensão | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Classificação atual | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Seção de Fio | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura operacional:-40°C ~ +105°C
Classificação de proteção:IP65 / IP67 / IP68 (condição de acoplamento)
Material da carcaça:Termoplástico de alta temperatura
Material de contato:Latão banhado a ouro
Resistência de contato:≤3mΩ
Ciclos de acasalamento:≥500
Classificação de inflamabilidade:UL 94 V-0
Todos os materiais em conformidade com RoHS
| Aspecto | Série Reunião M25 | Marcas M25 Europeias Premium | M25 sem marca de baixo custo |
| Preço | Preços amigáveis ao volume | 3-4× maior | Mais barato antecipadamente |
| Classificação atual | Até 30A | Até 25A típico | Variável, muitas vezes exagerado |
| Opções Híbridas | 3+2, 3+5,3+9 – padrão | Limitado | Não oferecido |
| Verificação IP67 | Testado por imersão em lote | Testado em lote | Não verificado |
| Teste 100% Elétrico | Cada unidade | Baseado em amostra | Aleatório ou nenhum |
| Chapeamento de ouro | padrão | ≥0,2-0,4µm | Fino ou nenhum |
| Rastreabilidade | ERP rastreável desde a resina até o conector acabado | Sim | Nenhum |
| Tempo de espera | 12-15 dias | 4-8 semanas | Imprevisível |
| Quantidade mínima de personalização | Baixo (100 peças) | Alto (500+) | Não oferecido |
| Suporte Técnico | Resposta 24 horas por dia da equipe de engenharia de 10 pessoas | Bom, mas mais lento | Limitado |
| Certificações ISO | 9001, 14001, 13485 | Geralmente 9001 | Normalmente nenhum |
A vantagem da Reunião: Você recebe vedação IP67 documentada, configurações de sinal de energia híbrida e classificações de corrente de até 30A – tudo com preços econômicos, sem o custo premium das marcas europeias.
| Certificação | Escopo |
| ISO 9001:2015 | Gestão da qualidade – design, produção e serviço pós-venda. |
| ISO 14001:2015 | Gestão ambiental – redução verificada de resíduos e práticas sustentáveis. |
| ISO 13485:2016 | Gerenciamento de qualidade de dispositivos médicos — aplicável ao M25 usado em equipamentos de diagnóstico ou monitoramento. |
| Reconhecido pela UL | Certificação de segurança em nível de componente para mercados norte-americanos. |
| RoHS | Restrição de substâncias perigosas – conformidade com a Diretiva da UE. |
| Consideração | M20 | M25 |
| Corrente Máxima | 20A | 30A |
| Robustez Mecânica | Padrão | Mais robusto – casco maior, paredes mais grossas |
| Capacidade do cabo | Até 2,0 mm² | Até 4,0 mm² |
| Espaço do painel | Mais compacto | Requer recorte maior |
| Opções Híbridas | Não | 3+2, 3+5,3+9 |
Escolha o M25 quando:
Você precisa de robustez mecânica máxima para aplicações pesadas.
Sua aplicação envolve cabos maiores ou maior estresse mecânico.
Você precisa da concha maior para facilitar o manuseio com mãos enluvadas.
O espaço do seu painel permite o recorte maior de 25 mm.
Escolha o M20 quando o espaço do painel é limitado ou a aplicação não requer robustez mecânica adicional.
Sim, a série M25 é adequada para infraestrutura de carregamento de veículos elétricos, especialmente para:
Estações de carregamento AC.
Carregadores integrados (correntes DC moderadas).
Interfaces do sistema de gerenciamento de bateria (potência + sinal).
A classificação de corrente de 30A do M25, a vedação IP67 e as configurações híbridas de sinal de energia tornam-no uma escolha prática para muitas aplicações de carregamento de EV. Para carregamento rápido DC (100A+), recomendamos conectores industriais maiores projetados especificamente para aplicações DC de alta corrente.
Para alcançar e manter a vedação IP67, a Reunion recomenda:
Torque de acoplamento – Aperte manualmente a porca de acoplamento até que o O-ring entre em contato com a superfície do painel e, em seguida, aplique um torque adicional de 1,2-1,5 Nm usando uma chave dinamométrica. Não exceda 1,8Nm.
Inspeção do anel de vedação – Substitua o O-ring se houver deformação, rachadura ou endurecimento visíveis.
Cronograma de substituição – Para aplicações exigentes (lavagem diária, exposição externa), substitua os O-rings anualmente. Para ambientes industriais padrão, a cada 2-3 anos.
Raio de curvatura do cabo– Mantenha o diâmetro mínimo do cabo de 5× na entrada do conector.
Orientação do cabo– Para aplicações externas/lavagem, oriente a saída do cabo para baixo para evitar acúmulo de líquido próximo à interface de vedação.
