Os sistemas de automação modernos dependem de conexões estáveis entre sensores, controladores, máquinas e redes de comunicação.ReuniãodeConector de sensor industrial série M12foi projetado para esses ambientes exigentes, combinando uma interface rosqueada padronizada de 12 mm, proteção IP67, configurações de vários pinos e transmissão de sinal confiável para aplicações de detecção e automação industrial.
O conector M12 tornou-se um padrão de conexão prático para sensores industriais porque equilibra tamanho compacto, segurança mecânica, proteção ambiental e desempenho elétrico. Para aplicações que vão desde sensores fotoelétricos e de proximidade até dispositivos de pressão, temperatura e IO-Link, a escolha da configuração correta do M12 pode afetar diretamente a confiabilidade do sistema. A Reunion fornece soluções de conectores de sensor M12 com configurações de 2 a 17 pinos, opções com código A, designs blindados ou não blindados, contatos de latão banhados a ouro e conjuntos de cabos personalizados. Com proteção IP67, testes 100% elétricos e conformidade com DIN EN 61076-2-101, a família de conectores é adequada para ambientes industriais exigentes, equipamentos de embalagem, eletrônicos automotivos, máquinas de processamento de alimentos e outros sistemas de automação industrial.
Índice
- O que é um conector de sensor industrial da série M12?
- Por que o conector M12 é amplamente utilizado na automação industrial?
- Quais recursos principais os engenheiros devem procurar?
- Resumo das especificações técnicas do conector M12
- Onde os conectores de sensor M12 são comumente usados?
- Como você deve selecionar o conector do sensor M12 correto?
- O que torna a solução M12 da Reunion uma escolha prática?
- Perguntas frequentes
- Conclusão

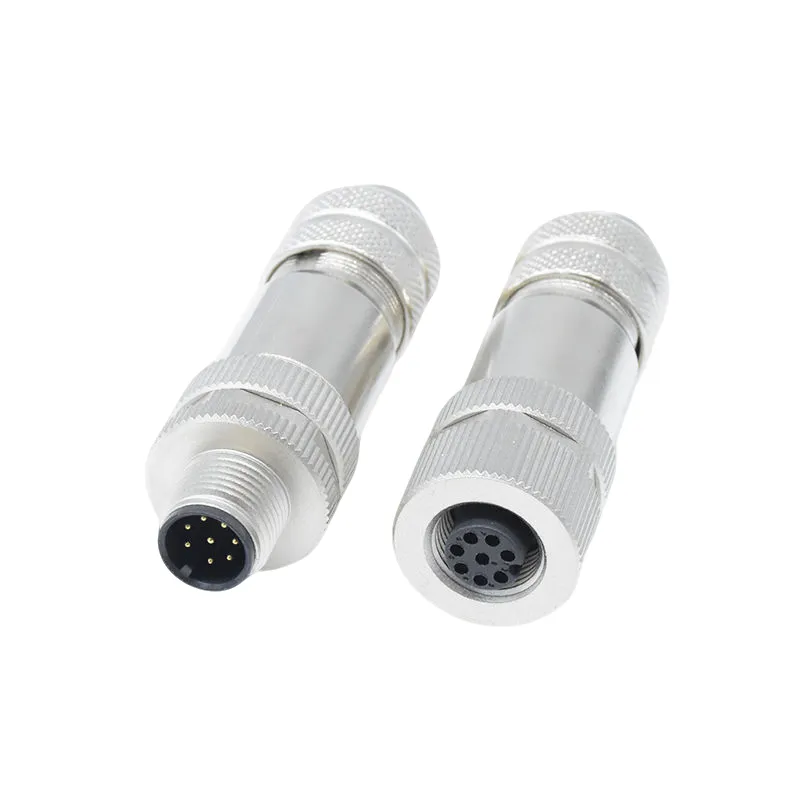

O que é um conector de sensor industrial da série M12?
Um conector M12 é um conector circular compacto com interface nominal de 12 mm, comumente usado para conectar sensores industriais e componentes de automação. Seu mecanismo de acoplamento roscado cria uma conexão segura que é menos vulnerável à vibração do que muitos designs convencionais de plug-and-socket.
OConector de sensor industrial série M12está particularmente associado a aplicações de sensores porque a configuração codificada A suporta funções comuns de detecção industrial. Dependendo da contagem de pinos e do projeto elétrico, uma conexão M12 pode transmitir energia, sinais discretos, sinais analógicos ou comunicação digital.
A série M12 da Reunion foi projetada de acordo com DIN EN 61076-2-101 e está disponível em configurações de 2 a 17 pinos. A linha de produtos também inclui versões blindadas e não blindadas, diferentes métodos de terminação e conjuntos de cabos para diferentes layouts de equipamentos.
Por que o conector M12 é amplamente utilizado na automação industrial?
Os sensores industriais operam frequentemente em ambientes onde vibração, poeira, umidade, óleo, produtos químicos e movimentos mecânicos repetidos são inevitáveis. Um conector usado nessas condições deve fazer mais do que simplesmente transferir um sinal elétrico.
1. Conexão rosqueada segura
O mecanismo de acoplamento roscado ajuda a manter o acoplamento estável quando os sensores são instalados em máquinas móveis, transportadores, equipamentos robóticos e linhas de produção. Isto reduz a possibilidade de conexões intermitentes causadas por vibração.
2. Design industrial compacto
O formato de 12 mm proporciona um equilíbrio útil entre espaço de instalação e capacidade de conexão. Os engenheiros podem integrar sensores em estruturas de máquinas relativamente compactas sem usar conectores superdimensionados.
3. Proteção ambiental
A proteção IP67 na condição de acoplamento ajuda a proteger a conexão contra poeira e imersão temporária em água. Isso torna as configurações M12 adequadas úteis para áreas de lavagem, equipamentos externos e ambientes de produção com alto teor de partículas.
4. Suporte para sensores inteligentes
A automação industrial está cada vez mais migrando para sensores conectados e diagnósticos em tempo real. Uma configuração M12 de 4 pinos adequada pode suportar comunicação IO-Link, permitindo que os dados do sensor e as informações de diagnóstico viajem pela mesma infraestrutura de conexão.
Quais recursos principais os engenheiros devem procurar?
Nem todos os conectores M12 são idênticos. Ao especificar um conector para um sistema de detecção industrial, os engenheiros devem avaliar o desempenho elétrico, a proteção ambiental, a construção mecânica e a compatibilidade com o sensor pretendido.
- Interface codificada A:Uma configuração comum para aplicações de sensores industriais.
- Opções de 2 a 17 pinos:Permite que o conector acomode requisitos de sinal simples e mais complexos.
- Proteção IP67:Adequado para muitos ambientes industriais e externos exigentes quando acoplado corretamente.
- Contatos banhados a ouro:Contatos de latão banhados a ouro ajudam a manter baixa resistência de contato e resistência à corrosão.
- Versões blindadas:Útil para aplicações onde a interferência eletromagnética pode afetar sinais analógicos ou digitais.
- Opções de cabo PUR:Adequado para ambientes que envolvem óleo, fluidos de corte, produtos químicos ou movimentos frequentes.
- Vários métodos de rescisão:As configurações de solda, solda por imersão, crimpagem e cabo voador suportam diferentes requisitos de instalação.
Para aplicações de detecção inteligente, a blindagem, a construção do cabo, a qualidade do contato e a integridade do sinal tornam-se particularmente importantes. A seleção dessas características de acordo com o ambiente operacional real pode ajudar a reduzir falhas relacionadas à conexão.
Resumo das especificações técnicas do conector M12
As especificações a seguir resumem os parâmetros elétricos e mecânicos representativos da linha de conectores de sensor M12 com código A da Reunion.
| Configuração de pinos | Classificação atual | Classificação de tensão | Calibre do fio | Resistência de contato |
|---|---|---|---|---|
| 2 pinos | 4A | 250 V | 22AWG | ≤3mΩ |
| 3 pinos | 4A | 250 V | 22AWG | ≤3mΩ |
| 4 pinos | 4A | 250 V | 22AWG | ≤3mΩ |
| 5 pinos | 4A | 250 V | 22AWG | ≤3mΩ |
| 6 pinos | 2A | 30V | 24AWG | ≤3mΩ |
| 8 pinos | 2A | 30V | 24AWG | ≤3mΩ |
| 12 pinos | 1,5A | 30V | 26AWG | ≤3mΩ |
| 17 pinos | 1,5A | 30V | 26AWG | ≤3mΩ |
As especificações gerais incluem uma faixa de temperatura operacional de -25°C a +85°C, proteção IP67 quando acoplado, pelo menos 100 ciclos de acoplamento e resistência à névoa salina por 48 horas. O conector utiliza isolamento PA66 e contatos de latão banhados a ouro. Os materiais são compatíveis com RoHS, enquanto as unidades de produção passam por testes elétricos antes do envio.
Onde os conectores de sensor M12 são comumente usados?
A combinação de construção compacta, travamento roscado, vedação ambiental e configurações de pinos flexíveis torna a conectividade M12 adequada para uma ampla gama de aplicações de automação.
Automação de fábrica
Sensores de proximidade, sensores fotoelétricos, interruptores de limite e outros sensores de máquinas podem usar conexões M12 para comunicar sinais de detecção a PLCs e sistemas de controle.
Fabricação automotiva
As linhas de produção automotiva geralmente envolvem altos níveis de vibração, manuseio automatizado de materiais e extensas redes de sensores. Um conector mecanicamente seguro pode ajudar a manter conexões confiáveis durante a operação contínua.
Máquinas de embalagem
O equipamento de embalagem depende da detecção precisa de produtos, posições, contêineres e estados da máquina. As conexões do sensor M12 podem simplificar a fiação entre sensores e sistemas de controle de automação.
Processamento de alimentos
Ambientes de lavagem exigem conectores com proteção ambiental adequada. Uma conexão M12 com classificação IP67 pode ser considerada onde for necessária resistência à poeira e umidade, desde que a instalação completa seja projetada e mantida adequadamente.
Fabricação inteligente e IO-Link
Sensores habilitados para IO-Link podem fornecer dados de processo e diagnósticos, além de sinais de detecção convencionais. Uma configuração M12 blindada de 4 pinos adequada pode fornecer uma interface prática para esses dispositivos conectados.
Como você deve selecionar o conector do sensor M12 correto?
A escolha de um conector M12 deve começar com os requisitos elétricos e mecânicos do sensor, em vez de simplesmente selecionar a opção de menor custo.
- Confirme a contagem de pinos.Determine quantas conexões de alimentação, sinal, comunicação e auxiliares são necessárias.
- Verifique os requisitos de tensão e corrente.Certifique-se de que a configuração selecionada fornece capacidade elétrica suficiente para a aplicação.
- Escolha o tipo de codificação.Os conectores M12 com código A são comumente associados a aplicações de sensores e atuadores.
- Avalie as condições ambientais.Considere água, poeira, óleo, produtos químicos, temperatura, vibração e exposição externa.
- Determine se a blindagem é necessária.Versões blindadas podem ser vantajosas para aplicações de comunicação analógica e digital sensíveis a EMI.
- Selecione o cabo apropriado.O PUR pode ser vantajoso em ambientes industriais exigentes, enquanto o PVC pode ser adequado para aplicações menos agressivas.
- Especifique a orientação do conector.Projetos retos e em ângulo reto podem ajudar a otimizar o roteamento de cabos e o espaço de instalação disponível.
Para aplicações IO-Link, a configuração com código A de 4 pinos é uma escolha comum. Onde os cabos, as condições eletromagnéticas ou o movimento da máquina forem exigentes, a construção e a blindagem do cabo devem ser avaliadas juntamente com o próprio conector.
O que torna a solução M12 da Reunion uma escolha prática?
Reunião combina fabricação de conectores, processamento de cabos, montagem e testes elétricos em um processo de produção integrado. Essa abordagem proporciona maior controle sobre etapas críticas de fabricação, desde usinagem de precisão e galvanização seletiva até moldagem por injeção e inspeção final.
A produção de conectores M12 da empresa inclui montagem automatizada e verificação 100% elétrica cobrindo continuidade, resistência de isolamento e resistência dielétrica. Testes ambientais em lote também são usados para parâmetros como vedação IP67 e resistência à névoa salina.
Para OEMs e integradores de sistemas, a personalização pode ir além do corpo do conector. As opções disponíveis incluem:
- Configurações de 2 a 17 pinos
- Comprimentos de cabo personalizados de 0,2 m a 20 m
- Revestimentos de cabos em PUR ou PVC
- Configurações retas ou em ângulo reto
- Projetos de montagem em painel ou montagem em cabo
- Construção blindada ou não blindada
- Terminação de solda, crimpagem, solda por imersão ou cabo voador
- Marcação e embalagem de cabos personalizadas
Para os compradores que avaliam fornecedores, os sistemas de qualidade e a rastreabilidade podem ser tão importantes quanto as especificações físicas do conector. Reunion afirma que sua produção opera sob sistemas de gerenciamento ISO 9001, ISO 14001 e ISO 13485, com materiais em conformidade com RoHS e documentação de inspeção retida.
Perguntas frequentes
1. Para que é usado principalmente um conector de sensor industrial da série M12?
Um conector de sensor M12 é usado principalmente para conectar sensores industriais com sistemas de controle, PLCs, módulos de E/S e equipamentos de automação. As aplicações típicas incluem sensores de proximidade, sensores fotoelétricos, sensores de pressão, sensores de temperatura e dispositivos IO-Link.
2. Qual configuração M12 é comumente usada para IO-Link?
Uma configuração M12 com código A de 4 pinos é comumente usada para aplicações de sensores IO-Link. Um arranjo típico fornece conexões de energia e a linha de comunicação C/Q. Versões blindadas e construção de cabo industrial apropriada podem ser selecionadas quando houver preocupação com interferência eletromagnética ou cabos mais longos.
3. Um conector M12 pode transmitir energia e dados?
Sim. Dependendo da configuração dos pinos e da aplicação, uma conexão M12 pode transportar funções de alimentação e sinal ou comunicação. Por exemplo, uma configuração de 4 pinos pode suportar dados de alimentação e IO-Link, enquanto versões com maior número de pinos podem acomodar sinais adicionais.
4. Um conector M12 é adequado para ambientes industriais úmidos ou empoeirados?
Conectores M12 adequadamente projetados e acoplados corretamente podem fornecer forte proteção ambiental. A linha de conectores de sensores da Reunion é classificada como IP67 na condição de acoplamento, tornando-a adequada para muitas aplicações empoeiradas, úmidas, externas e relacionadas a lavagens. A instalação completa deve sempre ser avaliada em relação às condições ambientais reais.
5. Quais opções de cabos estão disponíveis para montagens M12 personalizadas?
Conjuntos personalizados podem ser fornecidos com diferentes comprimentos de cabo, revestimentos de PUR ou PVC, configurações de conectores retos ou em ângulo reto, opções de blindagem e conjuntos de cabos de terminação simples ou dupla. Isto permite que a conexão seja adaptada a diferentes layouts de máquinas e requisitos de instalação de sensores.
Conclusão
Uma rede de sensores confiável começa com conexões físicas confiáveis. O conector M12 correto pode fornecer acoplamento mecânico seguro, proteção ambiental, baixa resistência de contato, capacidade de sinal flexível e compatibilidade com arquiteturas de automação modernas. Com múltiplas configurações de pinos, opções blindadas, proteção IP67 e conjuntos de cabos personalizados, a solução M12 da Reunion pode suportar uma ampla gama de requisitos de detecção industrial. Se você estiver planejando um novo sistema de sensor ou substituindo conectores industriais existentes, saiba mais sobre o conector de sensor industrial série M12 eContate-nospara orientação técnica, especificações personalizadas e uma cotação focada na aplicação.
