Resumo do artigo:À medida que as redes Ethernet industriais se tornam cada vez mais importantes em automação, visão mecânica, vigilância, sistemas LED e equipamentos inteligentes, a confiabilidade do conector afeta diretamente a integridade dos dados e o tempo de atividade do sistema.ReuniãodeConector de sinal RJ45combina a interface RJ45 familiar com proteção mecânica de nível industrial, configurações de montagem flexíveis e desempenho elétrico confiável. Com suporte para taxas de dados de até 10 Gbps, cabos CAT5e a CAT7, opções de proteção IP50/IP67 e pelo menos 2.000 ciclos de acoplamento, ele foi projetado para aplicações onde conectores RJ45 comerciais comuns podem não fornecer durabilidade ambiental suficiente ou estabilidade de longo prazo.

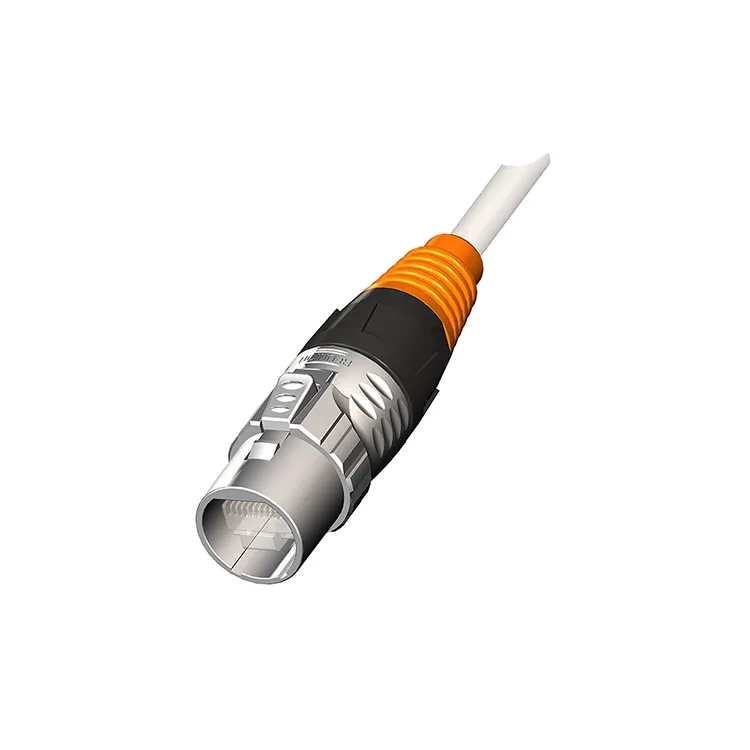

UmConector de sinal RJ45é um componente de interconexão Ethernet projetado para estabelecer uma conexão física confiável entre equipamentos de rede, cabos, sistemas de controle e dispositivos industriais. Embora os conectores RJ45 convencionais sejam amplamente utilizados em escritórios e redes comerciais, as aplicações industriais frequentemente expõem os conectores a vibrações, umidade, poeira, mudanças de temperatura, acoplamentos repetidos e estresse mecânico.
Por esse motivo, os projetos industriais RJ45 normalmente dão maior ênfase à proteção mecânica, mecanismos de travamento, vedação, seleção de materiais e estabilidade elétrica a longo prazo. A solução da Reunion combina a interface RJ45 padrão com construção orientada para a indústria para aplicações que incluem automação de fábrica, visão mecânica, vigilância externa, displays de LED e sistemas de comunicação industrial.
O conector suporta comunicação Ethernet em redes como PROFINET, EtherNet/IP, EtherCAT e TCP/IP padrão. Dependendo da configuração, ele também pode ser fornecido com opções de instalação para montagem em cabo, montagem em painel ou montagem em PCB, facilitando aos engenheiros a integração do conector em diferentes estruturas de equipamentos.
As redes Ethernet utilizadas em ambientes industriais têm requisitos diferentes das redes típicas de escritório. Um conector instalado dentro de uma sala de TI controlada raramente pode encontrar água, óleo, vibração, poeira ou movimentos mecânicos repetidos. Por outro lado, uma interface de comunicação industrial pode ser instalada dentro de gabinetes de controle, células robóticas, máquinas de produção, equipamentos externos ou sistemas de inspeção.
Um conector industrial confiável deve, portanto, abordar diversas questões práticas:
Esses fatores tornam-se particularmente importantes quando um link Ethernet é responsável pelo controle da máquina, troca de dados em tempo real, comunicação de câmeras ou monitoramento remoto de equipamentos.
Um conector industrial bem projetado deve equilibrar desempenho elétrico, durabilidade mecânica e conveniência de instalação. O conector de sinal RJ45 da Reunion incorpora vários recursos destinados a aplicações Ethernet exigentes.
| Recurso | Conector de sinal RJ45 Reunião | Benefício de Engenharia |
|---|---|---|
| Taxa de dados | Até 10 Gbps | Suporta comunicação Ethernet de alta velocidade |
| Habitação | Liga de zinco, PA6 opcional | Fornece proteção mecânica e flexibilidade de configuração |
| Proteção | IP50 / IP67 quando acoplado | Adequado para diferentes condições ambientais |
| Ciclos de acasalamento | ≥2.000 | Suporta manutenção repetida e manutenção de equipamentos |
| Temperatura operacional | -40°C a +85°C | Adequado para amplas condições de temperatura industrial |
| Saída de cabo | 180° em linha reta/90° em ângulo reto | Melhora a flexibilidade de instalação em equipamentos compactos |
| Rescisão | Copo de solda ou IDC | Suporta diferentes requisitos de campo e montagem |
Uma característica notável do design é o sistema de travamento de giro rápido. Comparado com uma interface simples de ajuste por fricção, um mecanismo de travamento dedicado pode fornecer segurança de conexão adicional onde são esperadas vibrações ou movimentos repetidos.
A escolha de um conector Ethernet deve começar com os requisitos elétricos e ambientais da rede, e não apenas com a aparência. Os engenheiros devem avaliar a taxa de transmissão, impedância, resistência de contato, temperatura operacional, nível de proteção, compatibilidade de cabos e configuração mecânica.
| Especificação | Valor típico de reunião | Por que é importante |
|---|---|---|
| Impedância Característica | 100Ω±5% | Ajuda a manter o comportamento adequado do sinal diferencial |
| Classificação atual | 1,5 A por contato | Define a capacidade de corrente de contato contínuo |
| Classificação de tensão | 50 V | Define a tensão de trabalho especificada |
| Resistência de contato | ≤10 mΩ inicial | A resistência mais baixa suporta contato elétrico estável |
| Resistência de Isolamento | ≥500 MΩ a 500 VCC | Indica desempenho de isolamento |
| Compatibilidade de cabos | CAT5e/CAT6/CAT6a/CAT7 | Fornece flexibilidade para projeto de sistema Ethernet |
| Temperatura operacional | -40°C a +85°C | Suporta ambientes de temperatura exigentes |
Para sistemas de alta velocidade, os engenheiros também devem considerar a perda de inserção, a perda de retorno, a construção do cabo, a estratégia de blindagem, o aterramento e o canal de transmissão completo. O desempenho do conector não pode ser avaliado independentemente do cabo, do método de terminação e da arquitetura da rede.
Reunião especifica suporte para cabos CAT5e, CAT6, CAT6a e CAT7, incluindo condutores trançados ou sólidos na faixa AWG 26–22 declarada. Isso permite que o conector seja considerado tanto para infraestrutura Ethernet padrão quanto para sistemas de comunicação industrial de alto desempenho.
A versatilidade da Ethernet torna as interfaces RJ45 relevantes em muitos sistemas industriais e comerciais. Uma versão robusta torna-se especialmente útil quando o conector deve suportar tensões ambientais ou mecânicas.
As linhas de produção automatizadas dependem da comunicação entre PLCs, controladores, sensores, drives, computadores industriais e outros equipamentos em rede. Uma interface Ethernet durável pode ajudar a manter conexões estáveis durante a operação contínua.
As câmeras industriais podem gerar quantidades substanciais de dados de imagem. A conectividade Ethernet de alta velocidade é, portanto, importante para a transferência de informações de inspeção entre câmeras, computadores industriais e sistemas de controle.
O equipamento de monitoramento externo pode sofrer chuva, poeira, variação de temperatura e exposição física. Um conector apropriado com classificação IP pode fornecer proteção adicional na interface Ethernet.
Grandes displays de LED e equipamentos de iluminação profissional frequentemente exigem controle confiável e comunicação de dados. Um conector com saídas de cabos flexíveis e travamento seguro pode simplificar a instalação em equipamentos com espaço restrito.
Os gabinetes de controle podem conter múltiplas interfaces de comunicação em uma área limitada. As configurações de montagem em painel e montagem em PCB fornecem opções de integração adicionais para fabricantes de equipamentos e integradores de sistemas.
Ao adquirir um conector Ethernet industrial, os compradores devem definir a aplicação antes de comparar produtos individuais. A lista de verificação a seguir pode ajudar a restringir a seleção:
Para projetos personalizados, os compradores também devem fornecer as quantidades esperadas do pedido, o comprimento do cabo, a orientação do conector, os requisitos de marcação, as preferências de material do invólucro e as restrições de instalação. Esses detalhes permitem que o fornecedor recomende uma configuração em vez de simplesmente oferecer uma peça padrão do catálogo.
Reunião é um fabricante de conectores com sede na China, com experiência em produtos de energia, sinal, automação industrial, conectores à prova d'água e montagem de cabos. Suas capacidades de fabricação incluem design de conectores, moldagem por injeção, soldagem, corte e decapagem de fios, montagem e montagem de cabos.
Para a linha de produtos RJ45, a Reunion afirma que todas as unidades passam por testes elétricos antes do envio. A empresa também fornece configurações de montagem de cabo, montagem em painel e montagem em PCB, juntamente com saídas de cabo retas e em ângulo reto. Essas opções podem ser úteis para OEMs e integradores de sistemas que desenvolvem equipamentos com diferentes layouts mecânicos.
A operação de fabricação mais ampla da Reunion inclui uma unidade de produção de aproximadamente 4.000 metros quadrados, cerca de 150 funcionários e 10 linhas de produção. Sua equipe de P&D inclui mais de 10 engenheiros experientes, enquanto a empresa reporta mais de 30 projetos customizados anualmente. A empresa também afirma que seu sistema de qualidade inclui certificações ISO 9001, ISO 14001 e ISO 13485, com documentação de conformidade adicional, como RoHS e REACH, disponível para produtos aplicáveis.
Para os compradores que avaliam um fornecedor de conectores de sinal, essas capacidades de fabricação e engenharia podem ser consideradas juntamente com as especificações do produto, procedimentos de teste, requisitos de personalização e expectativas de entrega.
O conector de sinal Reunion RJ45 é especificado para transmissão de dados de até 10 Gbps quando usado com cabeamento CAT6a ou CAT7 adequado e equipamento de rede compatível. O desempenho real do sistema depende do canal Ethernet completo, incluindo cabo, terminação e dispositivos ativos.
As configurações selecionadas fornecem proteção IP67 quando combinadas, tornando-as adequadas para aplicações onde é necessária proteção contra exposição à poeira e água. A instalação completa ainda deve ser avaliada quanto à entrada do cabo, condição de acoplamento, projeto do gabinete e exposição ambiental.
A compatibilidade especificada inclui cabos CAT5e, CAT6, CAT6a e CAT7, suportando condutores trançados ou sólidos dentro da faixa AWG 26–22 declarada.
O conector de sinal RJ45 industrial é especificado para pelo menos 2.000 ciclos de acoplamento. Isto é particularmente relevante para equipamentos que requerem manutenção periódica, substituição, inspeção ou serviço de campo.
Sim. Dependendo dos requisitos do projeto, a personalização pode incluir configuração, comprimento do cabo, marcação, opções de alojamento e outros detalhes mecânicos. Os compradores devem fornecer o ambiente de aplicação, especificação do cabo, método de instalação, quantidade e cronograma de entrega necessário ao solicitar uma cotação.
Uma conexão Ethernet confiável começa com a seleção de um conector que atenda aos requisitos elétricos, mecânicos e ambientais do sistema completo. Para automação industrial, visão industrial, vigilância, equipamentos LED e outros dispositivos em rede, uma interface RJ45 de nível industrial pode fornecer a durabilidade e a flexibilidade de instalação necessárias além do hardware de rede de escritório convencional.
Reunião combina compatibilidade RJ45 com opções de proteção IP, desempenho de temperatura industrial, múltiplas configurações de montagem, travamento seguro e transmissão Ethernet de alta velocidade. Se você estiver adquirindo umConector de sinal RJ45para produção OEM, integração de sistemas ou compras em massa, revise primeiro os requisitos ambientais e de cabos e, em seguida, discuta a configuração necessária com a equipe de engenharia.
