Resumo do artigo:OConector push-pull de metal série Scombina construção compacta, travamento push-pull seguro, blindagem EMC completa e configurações de contato flexíveis para equipamentos onde a confiabilidade da conexão e o espaço de instalação limitado são importantes. Desenvolvido porReunião, a série foi projetada para equipamentos médicos, instrumentos de teste e medição, tecnologia vestível e sistemas eletrônicos portáteis. Com tamanhos de carcaça 0–2, múltiplas opções de contato, mais de 5.000 ciclos de acoplamento e uma faixa de temperatura de até -45°C, ele fornece um equilíbrio prático entre miniaturização, durabilidade e desempenho elétrico.
Índice
- O que é o conector push-pull de metal da série S?
- Quais são as principais vantagens da Série S?
- Quais são as principais especificações técnicas?
- Onde o conector push-pull de metal da série S é usado?
- Como os engenheiros devem selecionar o conector correto?
- Como a Série S pode ser personalizada?
- Como o Reunion controla a qualidade do produto?
- Perguntas frequentes

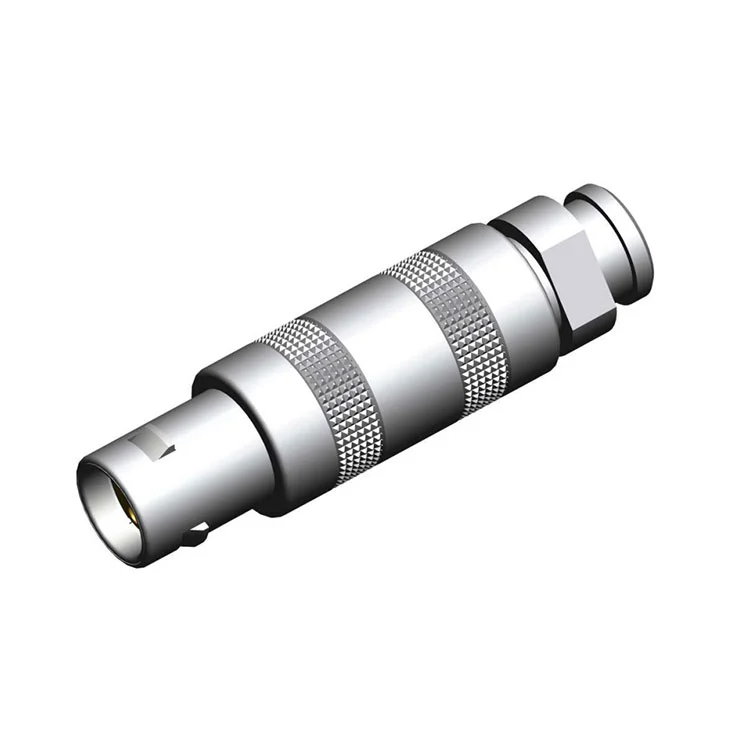

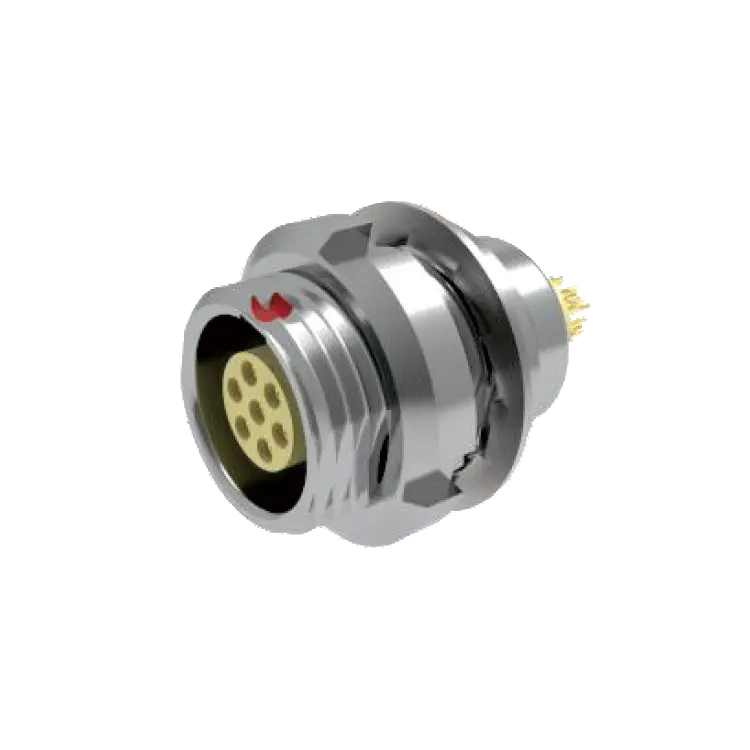

O que é o conector push-pull de metal da série S?
OConector push-pull de metal série Sé um conector circular compacto desenvolvido para aplicações que exigem conexões elétricas confiáveis em espaços de instalação limitados. Ao contrário dos conectores roscados convencionais, seu mecanismo de travamento automático push-pull permite acoplamento e desacoplamento rápido, ao mesmo tempo que fornece feedback tátil e sonoro quando a conexão está devidamente engatada.
A Reunion posiciona a Série S para equipamentos portáteis e com espaço limitado, onde o tamanho do conector, a confiabilidade mecânica, a blindagem e a facilidade de operação influenciam o projeto do sistema. Sua construção metálica proporciona resistência mecânica e blindagem eletromagnética de 360 graus, enquanto seu perfil fino ajuda a minimizar a saliência do painel do equipamento.
A série está disponível em vários tamanhos de carcaça e configurações de contato. Dependendo da configuração, os engenheiros podem selecionar terminação de solda ou PCB para atender aos diferentes requisitos de montagem. Essa flexibilidade torna o conector adequado tanto para protótipos compactos quanto para equipamentos profissionais produzidos em grande volume.
Quais são as principais vantagens da Série S?
A seleção do conector raramente é baseada em uma única especificação. Para eletrônicos portáteis e equipamentos profissionais, os projetistas normalmente precisam equilibrar espaço de instalação, segurança de conexão, integridade de sinal, durabilidade e requisitos de fabricação. A Série S aborda esses fatores através de vários recursos de design.
Construção compacta e leve
O design discreto reduz a extensão do invólucro do conector além da superfície de montagem. Isto é particularmente valioso em instrumentos portáteis e chassis compactos, onde cada milímetro de espaço no painel é importante.
Bloqueio push-pull rápido
O mecanismo de travamento automático suporta operação rápida com uma mão. Um clique audível e um feedback tátil ajudam os operadores a identificar o engate bem-sucedido, o que é especialmente útil quando os conectores precisam ser instalados em posições confinadas ou visualmente restritas.
Blindagem EMC de 360 graus
A caixa toda em metal fornece blindagem eletromagnética contínua ao redor da interface de conexão. As especificações publicadas indicam atenuação superior a 60 dB em 100 MHz, tornando a série adequada para equipamentos onde a interferência eletromagnética pode afetar sinais sensíveis.
Alta durabilidade de acasalamento
A Série S foi projetada para conexão e desconexão repetidas, com durabilidade nominal de mais de 5.000 ciclos de acoplamento. Isso é importante para equipamentos de teste, instrumentos médicos e sistemas portáteis que passam por manutenção ou são reconfigurados com frequência.
- Instalação de painel de baixo perfil
- Operação de autotravamento push-pull
- Carcaça metálica para blindagem eletromagnética
- Vários tamanhos de carcaça e configurações de contato
- Mais de 5.000 ciclos de acasalamento
- Opções de temperatura operacional de -45°C a +125°C
Quais são as principais especificações técnicas?
Compreender as especificações elétricas e mecânicas é essencial antes de integrar um conector circular em um novo produto. As especificações a seguir resumem a configuração publicada da Série S.
| Parâmetro | Especificação da Série S |
|---|---|
| Material da casca | Latão, padrão |
| Tamanhos de casca | 0, 1 e 2 |
| Opções de contato | 2 a 6 pinos na configuração referenciada; opções de maior densidade podem estar disponíveis |
| Classificação atual | 5A a 15A por contato, dependendo do medidor de contato |
| Classificação de tensão | 200V a 500V CA/CC |
| Ciclos de acasalamento | Mais de 5.000 operações |
| Faixa de temperatura | -45°C a +125°C |
| Blindagem EMI | Blindagem metálica 360°; >60 dB de atenuação a 100 MHz |
| Proteção de entrada | Padrão IP50 |
| Resistência à névoa salina | Mais de 72 horas |
| Resistência de contato | ≤5 mΩ inicial |
| Resistência de Isolamento | ≥5000 MΩ a 500 VCC |
As classificações reais devem sempre ser verificadas em relação à configuração específica do conector, tamanho do contato, método de terminação e condições operacionais pretendidas antes da qualificação do produto final.
Onde o conector push-pull de metal da série S é usado?
A combinação de dimensões compactas, travamento rápido, blindagem e durabilidade mecânica torna a Série S adequada para equipamentos que exigem conexão frequente, mantendo ao mesmo tempo uma área de ocupação geral pequena.
Equipamento Médico e de Diagnóstico
Sistemas de ultrassom portáteis, monitores de pacientes, oxímetros de pulso, equipamentos eletrocirúrgicos e instrumentos de diagnóstico podem se beneficiar de conectores compactos que permanecem seguros durante a movimentação e manutenção do equipamento. A confiabilidade do conector é particularmente importante quando os sinais elétricos devem permanecer estáveis durante o uso repetido.
Equipamento de teste e medição
Osciloscópios portáteis, multímetros, analisadores lógicos, equipamentos de calibração e instrumentos de teste ambiental geralmente exigem interfaces externas compactas. O mecanismo push-pull pode simplificar mudanças frequentes de conexão, enquanto o invólucro metálico ajuda a proteger sinais sensíveis contra interferência eletromagnética.
Tecnologia vestível e portátil
Exoesqueletos industriais, sistemas de monitoramento vestíveis, equipamentos montados na cabeça e outros eletrônicos portáteis podem enfrentar restrições rigorosas de espaço e peso. Um conector circular fino oferece aos projetistas outra opção quando interfaces convencionais maiores são inadequadas.
Equipamento Audiovisual Profissional
Gravadores portáteis, câmeras de transmissão, transmissores sem fio e equipamentos profissionais relacionados podem exigir conectores que possam suportar manuseio repetido. Uma interface de travamento rápido pode melhorar a usabilidade em campo sem depender de um longo processo de acoplamento de roscas.
Como os engenheiros devem selecionar o conector correto?
A escolha de um conector deve começar com os requisitos elétricos, mecânicos, ambientais e de instalação reais do equipamento, em vez de simplesmente selecionar o menor modelo disponível.
- Determine o requisito de contato:Identifique o número de circuitos de energia e de sinal necessários e deixe espaço suficiente para futuras alterações no projeto.
- Verifique as classificações elétricas:Compare a tensão e a corrente de operação com os valores nominais do conector, levando em consideração a bitola do contato e a temperatura.
- Avalie o espaço disponível:Confirme o tamanho da carcaça, o recorte do painel, a profundidade do conector, o roteamento do cabo e a folga ao redor da interface correspondente.
- Considere a frequência de acasalamento:Para equipamentos com manutenção frequente, priorize conectores projetados para ciclos repetidos de acoplamento.
- Revise as condições ambientais:Temperatura, vibração, choque, umidade, corrosão e interferência eletromagnética podem influenciar a seleção do conector.
- Defina o método de rescisão:Decida se a terminação de solda, PCB ou conjunto de cabo corresponde melhor ao processo de fabricação.
Para projetos OEM, também é útil avaliar o conector juntamente com a montagem do cabo, backshell, alívio de tensão, estrutura do painel e esquema de fiação. Esta abordagem reduz problemas de integração durante fases posteriores de produção.
Como a Série S pode ser personalizada?
Diferentes plataformas de equipamentos geralmente exigem diferentes configurações de conectores. Reunion oferece opções de personalização que permitem que a Série S seja adaptada a requisitos específicos de montagem mecânica e de cabos.
| Área de Personalização | Opções disponíveis |
|---|---|
| Acabamento/cor da casca | Prata, preto ou cores RAL selecionadas |
| Chapeamento de contato | Opções de ouro, prata ou estanho |
| Medidor de cabo | 32AWG a 20AWG |
| Materiais de jaqueta | PVC, PUR, silicone ou PTFE |
| Marcação a Laser | Logotipo, número de peça, código de barras ou outra identificação |
| Embalagem | Tubos antiestáticos, fita e bobina e rotulagem personalizada |
Conjuntos de cabos personalizados também podem ser fornecidos com comprimentos, bitolas, configurações de blindagem e protetores de alívio de tensão sobremoldados selecionados. Isso pode simplificar a aquisição, permitindo que um OEM forneça um conector e um conjunto de cabos prontos para instalação como um componente integrado.
Como o Reunion controla a qualidade do produto?
Para conectores profissionais, a fabricação consistente é tão importante quanto o design básico do produto. Reunion afirma que seu processo de produção abrange usinagem de precisão, tratamento de superfície, estampagem e galvanização de contato, moldagem por inserção, montagem, testes elétricos, testes mecânicos e embalagem.
Dimensões críticas de produção são controladas por meio de usinagem de precisão e monitoramento de processos. Os produtos acabados passam por inspeção elétrica e mecânica, incluindo resistência de contato, resistência de isolamento, resistência dielétrica, continuidade, força de acoplamento e verificações visuais.
De acordo com as informações do produto, o sistema de qualidade da Reunion inclui ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, status reconhecido pela UL e conformidade com RoHS. A empresa também afirma que os conectores da Série S passam por testes 100% elétricos e mecânicos antes do envio.
Para compradores OEM, esta combinação de controle de fabricação, testes, rastreabilidade e suporte à personalização pode ser valiosa quando o desempenho do conector afeta diretamente a confiabilidade do produto acabado.
Perguntas frequentes
O que diferencia a Série S de um conector roscado convencional?
A principal diferença é o mecanismo de travamento automático push-pull. Ele permite que o operador encaixe e libere o conector rapidamente sem girar a porca de acoplamento, tornando-o particularmente conveniente para equipamentos portáteis, situações de acoplamento de persianas e aplicações que exigem mudanças frequentes de conexão.
Quantos ciclos de acoplamento a Série S pode suportar?
A especificação publicada indica mais de 5.000 operações de acasalamento. A vida útil real pode depender da configuração do conector, do ambiente operacional, das condições de acoplamento e das práticas de manutenção.
A Série S é adequada para equipamentos médicos?
Sim. A série está posicionada para equipamentos de diagnóstico e tratamento médico, e Reunion afirma que seu sistema de qualidade inclui ISO 13485:2016. No entanto, o dispositivo médico acabado permanece responsável pelos seus próprios requisitos regulamentares e de segurança aplicáveis.
A Reunion pode fornecer conjuntos de cabos personalizados?
Sim. Os conjuntos de cabos podem ser personalizados por tipo de cabo, bitola, comprimento, blindagem, material de revestimento e projeto de alívio de tensão. As opções incluem materiais de cabos de PVC, PUR, silicone e PTFE, com bitolas de 32AWG a 20AWG.
Qual faixa de temperatura está disponível?
A faixa padrão publicada é de -45°C a +125°C. Os engenheiros devem confirmar a classificação exata de temperatura do conector, configuração de contato, cabo e montagem antes de usá-lo em aplicações de temperaturas extremas.
O conector pode ser personalizado com o logotipo da empresa ou número de peça?
Sim. A Reunion lista a gravação a laser como uma opção de personalização, permitindo que os clientes marquem a carcaça com um logotipo, número de peça, código de barras ou outras informações de identificação.
Conclusão
O conector push-pull de metal da série S foi projetado para engenheiros que precisam de uma solução de conexão compacta, segura e durável sem sacrificar a blindagem ou a facilidade de manutenção. Seu mecanismo de travamento push-pull, construção metálica, vários tamanhos de carcaça, opções de terminação flexíveis e mais de 5.000 ciclos de acoplamento o tornam adequado para equipamentos médicos, instrumentos de teste, eletrônicos portáteis, sistemas vestíveis e aplicações audiovisuais profissionais. Se você estiver desenvolvendo um novo produto ou procurando um conector de substituição confiável, visite a página do produto Série S da Reunion para revisar a configuração disponível e as opções de contato. Para especificações personalizadas, conjuntos de cabos, requisitos de OEM ou compras em volume,Contate-nospara discutir sua aplicação com a equipe de engenharia da Reunion e solicitar uma solução adequada.
